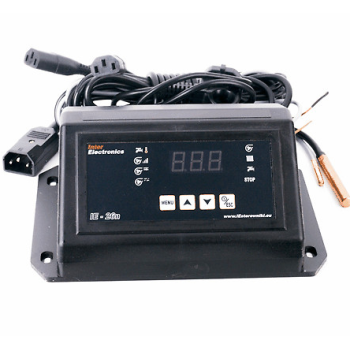

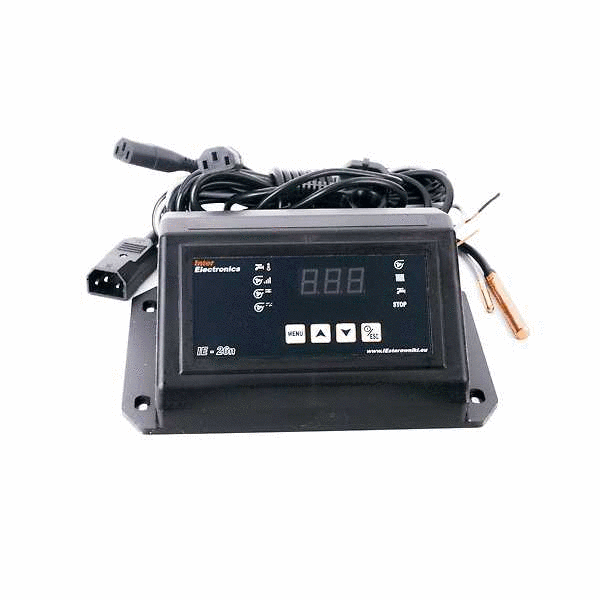

Автоматика для твердопаливного котла IE-26nz

Автоматика для твердопаливного котла IE-26nz призначена для керування вентилятором, насосом центрального опалення та насосом гарячого водопостачання в котлах, що працюють на твердому паливі. Його завдання – підтримувати задану температуру котла за допомогою плавне регулювання швидкості вентилятора. Він також здійснює продування котла для видалення надлишкових продуктів згоряння та захищає систему центрального опалення від закипання. Контролер оснащений алгоритмами керування, що дозволяють заощаджувати паливо.

Автоматика для твердопаливного котла IE-26nz може бути запрограмована на: продування, максимальну та мінімальну швидкість вентилятора, температуру включення циркуляційного насоса та задану температуру. Низка цих функцій дозволяє адаптувати метод керування до конструкції котла, типу та якості палива.

Контролер має незалежний додатковий тепловий захист, який відключає ланцюг вентилятора, коли температура котла перевищує 90°C. Тепловий захист розташований у мідній трубці разом із датчиком температури, забезпечуючи постійну відповідність температури на тепловому релі температурі котла.

Функції автоматики для твердопаливного котла IE-26nz

• Збереження функцій при вимкненні електроживлення. У разі вимкнення електроживлення зберігаються всі функції, які користувач визначив.
• Функція захисту від зупинки: ця функція запобігає заклиненню насоса в літній період, коли він не використовується. Контролер включає насос на 10 секунд кожні 10 днів.
• Антифриз запобігає замерзанню води в системі центрального опалення, включаючи насос при температурі нижче 7°C.
• Неправильний контроль налаштувань продування. Ця функція додатково захищає казан від перегріву. Вона активується, коли температура в топці підвищується на 5°C вище за задане значення. Продування виконується за спеціальним алгоритмом для запобігання подальшого підвищення температури.
• Гістерезис котла - ця функція запобігає безперервному включенню та вимкненню вентилятора, наприклад, при коливаннях температури від 50°C до 49°C. Гістерезис – це різниця між заданою температурою та температурою, при якій котел повертається у робочий режим. Наприклад, якщо задана температура становить 50°C, а гістерезис дорівнює 2°C, котел перейде в цикл технічного обслуговування після досягнення 50°C і повернеться в робочий цикл після того, як температура впаде до 48°C. Гістерезис можна встановити в діапазоні від 1°C до 5°C.
• Вимкнення продування шляхом вибору значення «0» у параметрі «Час продування» повністю вимикає продування.
• Температура включення насоса центрального опалення - дозволяє встановити температуру, за якої насос буде включений. Якщо насос центрального опалення обслуговує як бак для гарячої води, так і систему центрального опалення, рекомендується встановити температуру вимкнення насоса приблизно на рівні 45°C. Це запобігає охолодженню води в котлі під час вимкнення.
• Температура ввімкнення насоса ГВП - можливість встановлення температури, що вимірюється на котлі, при якій буде увімкнено насос ГВП.

Автоматика дозволяє настроїти:

• гістерезис котла
• час погашення
• мінімальна швидкість вентилятора
• режим роботи насоса
• Літній режим – працює тільки насос гарячого водопостачання
• Робота насосів центрального опалення та гарячого водопостачання (зимовий режим)
• Працює лише насос центрального опалення - насос ГВП можна вимкнути, коли він не використовується

Якщо датчик пошкоджено, контролер відключає вентилятор і вмикає насос, щоб запобігти перегріву котла!

Довжина кабелів підключення:

• Кабель живлення - 1,5 м
• Кабель для повітродувки - 0,6 м
• Кабель датчика температури – 0,6 м
• Силовий кабель для насоса центрального опалення - 1,5 м.
• Кабель живлення насоса ГВП - 0,6 м плюс вилка для підключення до трижильного кабелю.

Комплект постачання

1. Автоматика для твердопаливного котла IE-26nz
2. Кріпильні гвинти
3. Інструкція
