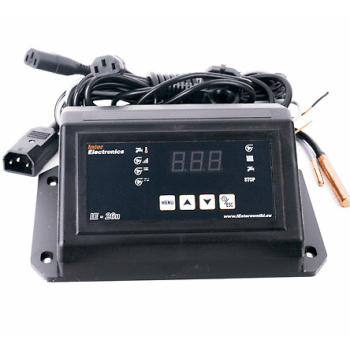

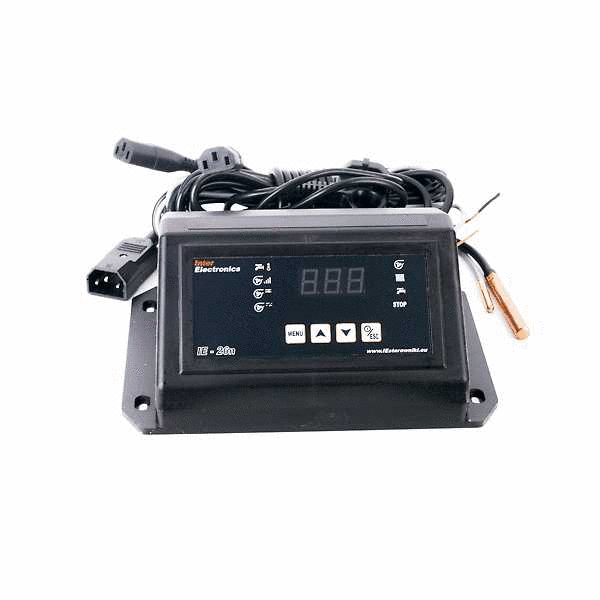

Автоматика для твердотопливного котла IE-26nz

Автоматика для твердотопливного котла IE-26nz предназначена для управления вентилятором, насосом центрального отопления и насосом горячего водоснабжения в котлах, работающих на твердом топливе. Его задача — поддерживать заданную температуру котла с помощью плавного регулирования скорости вентилятора. Он также осуществляет продувку котла для удаления избыточных продуктов сгорания и защищает систему центрального отопления от закипания. Контроллер оснащен алгоритмами управления, позволяющими экономить топливо.

Автоматика для твердотопливного котла IE-26nz может быть запрограммирована на: продувку, максимальную и минимальную скорость вентилятора, температуру включения циркуляционного насоса и заданную температуру. Ряд этих функций позволяет адаптировать метод управления к конструкции котла, типу и качеству топлива.

Контроллер имеет независимую дополнительную тепловую защиту, которая отключает цепь вентилятора, когда температура котла превышает 90°C. Тепловая защита расположена в медной трубке вместе с датчиком температуры, обеспечивая постоянное соответствие температуры на тепловом реле температуре котла.

Функции автоматики для твердотопливного котла IE-26nz

• Сохранение функций при отключении электропитания. В случае отключения электропитания сохраняются все функции, заданные пользователем.
• Функция защиты от остановки: эта функция предотвращает заклинивание насоса в летний период, когда он не используется. Контроллер включает насос на 10 секунд каждые 10 дней.
• Антифриз предотвращает замерзание воды в системе центрального отопления, включая насос при температуре ниже 7°C.
• Неправильный контроль настроек продувки. Эта функция дополнительно защищает котел от перегрева. Она активируется, когда температура в топке повышается на 5°C выше заданного значения. Продувка выполняется по специальному алгоритму для предотвращения дальнейшего повышения температуры.
• Гистерезис котла - эта функция предотвращает непрерывное включение и выключение вентилятора, например, при колебаниях температуры от 50°C до 49°C. Гистерезис - это разница между заданной температурой и температурой, при которой котел возвращается в рабочий режим. Например, если заданная температура составляет 50°C, а гистерезис равен 2°C, котел переключится в цикл технического обслуживания после достижения 50°C и вернется в рабочий цикл после того, как температура упадет до 48°C. Гистерезис можно установить в диапазоне от 1°C до 5°C.
• Отключение продувки путем выбора значения «0» в параметре «Время продувки» полностью отключает продувку.
• Температура включения насоса центрального отопления - позволяет установить температуру, при которой насос будет включен. Если один насос центрального отопления обслуживает как бак для горячей воды, так и систему центрального отопления, рекомендуется установить температуру выключения насоса приблизительно на уровне 45°C. Это предотвратит охлаждение воды в котле при его выключении.
• Температура включения насоса ГВС - возможность установки температуры, измеряемой на котле, при которой будет включен насос ГВС.

Автоматика позволяет настроить:

• гистерезис котла
• время погашения
• минимальную скорость вентилятора
• режим работы насоса
• Летний режим - работает только насос горячего водоснабжения
• Работа насосов центрального отопления и горячего водоснабжения (зимний режим)
• Работает только насос центрального отопления - насос ГВС можно отключить, когда он не используется

Если датчик поврежден, контроллер отключает вентилятор и включает насос, чтобы предотвратить перегрев котла!

Длина кабеленй подключения:

• Кабель питания - 1,5 м
• Кабель для воздуходувки - 0,6 м
• Кабель датчика температуры - 0,6 м
• Силовой кабель для насоса центрального отопления - 1,5 м.
• Кабель питания насоса ГВС - 0,6 м, плюс вилка для подключения к трехжильному кабелю.

Комплект поставки

1. Автоматика для твердотопливного котла IE-26nz
2. Крепежные винтя
3. Инструкция
