Разборный пластинчатый теплообменник - это очень полезное промышленное оборудование для пассивного регулирования температуры одних жидкостей с использованием других жидкостей. При этом одна или обе жидкости уже могут быть частью технологического процесса.

Ниже приведено краткое объяснение принципа работы разборного пластинчатого теплообменника, его преимуществ и недостатков, предпочтительного применения.

Каталог пластинчатых теплообменников в нашей компании.

Как работает разборный пластинчатый теплообменник?

Пластинчатый разборный - это тип теплообменника, в котором плоские металлические пластины используются для передачи тепла между жидкостью. Тепло передается со стороны прохождения жидкости с высокой температурой с одной стороны пластины на другую, по которой протекает нагреваемая жидкость. Плоские разборные пластинчатые теплообменники — это распространенная конструкция, обеспечивающая более высокую эффективность теплопередачи по сравнению с трубчатыми теплообменниками.

Пластинчатые теплообменники состоят из пластин. Пакет пластин сложен вместе и зажат двумя стальными плитами. Пакет имеет небольшое расстояние между пластинами, что позволяет жидкости циркулировать и передавать тепло. Этот процесс циркуляции передает тепло от греющей к нагреваемой жидкости по мере ее протекания. Разборные пластинчатые теплообменники обеспечивают относительно большую поверхность теплопередачи в меньшем пространстве и могут работать при высоком давлении жидкости.

Конструкция

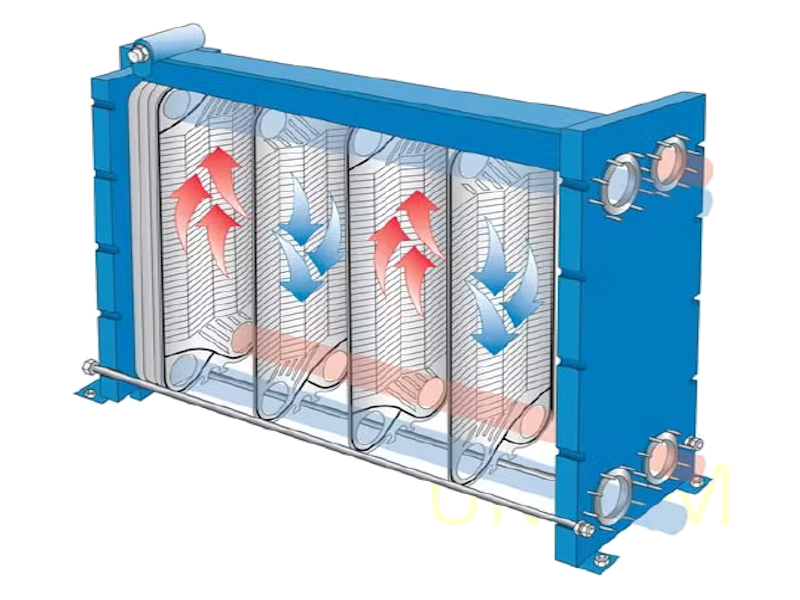

Пластинчатые разборные теплообменники состоят из ряда пластин, скрепленных между собой в большом каркасе. Как видно на изображении ниже, имеется два входа и два выхода, а промежутки между пластинами чередуются между двумя жидкостями. Большая площадь поверхности и гофрированная структура металла обеспечивают гораздо более эффективную передачу тепла, чем традиционный кожухотрубный теплообменник аналогичного размера. Это хорошо известное преимущество данной технологии.

разборный теплообменник конструкция

Материалы

В зависимости от типа теплообменника и обрабатываемых жидкостей, некоторые материалы могут быть предпочтительнее других. Например, если для охлаждения отработанных газов реактора используется морская вода, содержание соли в рассоле может вызвать коррозию обычной нержавеющей стали. Для такого применения следует рассмотреть титановые пластины. Та же логика применима и к любым особо агрессивным химическим веществам, обычно к каким-либо хлоридным соединениям.

Преимущества разборных пластинчатых теплообменников

Главное преимущество разборных пластинчатых теплообменников заключается в возможности контакта жидкостей с большей площадью поверхности, поскольку жидкости распределяются по пластинам. Это обеспечивает более эффективную передачу тепла, что позволяет быстрее изменять температуру. К дополнительным преимуществам пластинчатых разборных теплообменников относятся:

  • Более компактный
  • Низкий ламинарный поток
  • Высокая степень регенерации тепла
  • Относительно более низкие затраты на техническое обслуживание.
  • Возможность очистки на месте

Благодаря своей конструкции разборный пластинчатый теплообменник довольно легко разобрать и собрать заново. Одним из преимуществ является модульность. При расширении технологического процесса вам не нужно покупать новый теплообменник; достаточно просто добавить пластины к уже имеющемуся. Еще одно преимущество — простота обслуживания. Если пластины загрязнятся, вы можете разобрать теплообменник и качественно очистить их вручную. При необходимости можно заменить изношенную пластину и прокладки..

Большинство производителей пластинчатых теплообменников предлагают три способа герметизации пластин: прокладки, пайка или сварка. Последние два варианта снижают модульность, но повышают стабильность и надежность. Низкие затраты на техническое обслуживание — одна из причин, по которой паяные пластинчатые теплообменники предпочтительнее в индустрии ОВК (отопление, вентиляция и кондиционирование воздуха), где небольшие агрегаты устанавливаются в комбинированных котлах или аналогичном отопительном оборудовании.

Однако в большинстве промышленных процессов предпочтительнее использовать разборные пластинчатые теплообменники, поскольку это упрощает техническое обслуживание и позволяет учитывать возможное расширение.

Как разобрать пластинчатый теплообменник

При проведении планового технического обслуживания, устранении неполадок или модификации технологического процесса важно знать, как безопасно и быстро разобрать и собрать пластинчатый теплообменник. Хотя в этом вопросе всегда следует руководствоваться рекомендациями производителя, для большинства агрегатов применимы некоторые простые правила.

Ослабьте и снимите болты

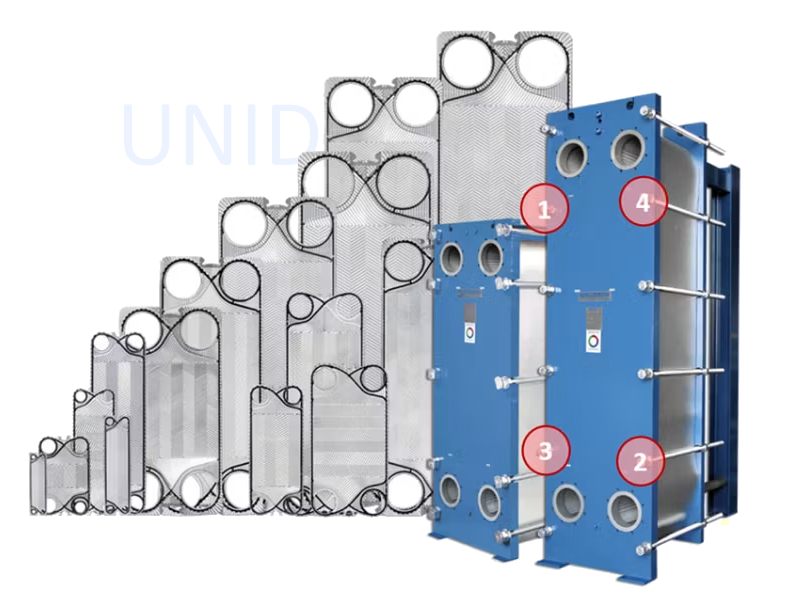

Начните разборку с ослабления и снятия всех болтов, кроме обведенных кружком. Затем ослабляйте обведенные кружком болты примерно на полдюйма за раз, пока они не ослабнут достаточно, чтобы их можно было безопасно снять. Обязательно ослабляйте их в указанном порядке, чтобы избежать повреждения каких-либо компонентов.

разборный теплообменник разборка

Если вы используете процесс очистки на месте или просто осматриваете пластины на наличие загрязнений, вы можете легко получить доступ к пластинам, не снимая их — просто переместите их вдоль направляющей планки для лучшей видимости. Однако, если вам все же необходимо снять пластины, читайте дальше!

Снимите пластины

Напоминание о технике безопасности: ВСЕГДА надевайте перчатки при работе с пластинами. Даже если вы будете очень осторожны, края острые и могут поранить руки.

Подвижную плиту можно сдвинуть назад к опорной стойке вдоль направляющей, открывая доступ к пластинам. Снимайте пластины по одной, сдвигая их назад к подвижной раме, снимая и наклоняя пластину, чтобы она не соскользнула с направляющей. Будьте осторожны, чтобы не согнуть пластины при снятии, иначе они не смогут обеспечить надлежащее уплотнение и ваш теплообменник будет протекать.

В некоторых конструкциях пластинчатых теплообменников (особенно небольших) подвесы не поддерживают пластины. Вместо этого нижняя направляющая планка просто укорачивается, и пластины снимаются путем сдвига их назад до тех пор, пока они не отойдут. В других конструкциях пластины удерживаются выступом на верхней направляющей планке, и пластины снимаются простым сдвиганием их с выступа. Конструкции пластинчатых теплообменников различаются, и если ваша конструкция не упомянута в этой статье, свяжитесь с производителем, прежде чем пытаться разобрать ее – лучше перестраховаться.

Обратная сборка

Хотя это может показаться очевидным, очень важно собирать пластинчатый теплообменник в точности в обратном порядке по сравнению с тем, как вы его разбирали. В противном случае пластины могут легко погнуться. Ещё раз, если вы когда-либо почувствуете неуверенность в своих действиях, остановитесь и позвоните производителю.
