При устройстве инженерных систем в частном доме, квартире, на даче вопрос “Каким должен быть уклон канализационных труб?” часто вызывает вопросы даже у специалистов. Его мы и рассмотрим далее.

Трубы для внутренней канализации и фитинги к ним вы можете приобрести в нашем интернет-магазине. Предлагаем продукцию марки ASG - оптимальное соотношение цена / качество.

Что говорит ДБН

Гидравлический расчет самотечной канализации должен производиться с учетом шероховатости материала труб, вязкости стоков, взаимосвязи между распределением средних скоростей течения жидкости и гидравлическими сопротивлениями. Скорость движения стоков в трубе должна быть не менее 7 м/с, а наполнение трубопровода не менее 0,3. Расчет выполняется по формуле

Минимальный уклон канализационных труб индивидуального дома, квартиры, где стоков немного и формула не работает, для диаметров 90-110 мм принимается 0,02, а для диаметров 40-50 мм - 0,03. Максимальный уклон горизонтальных участков канализации не рекомендуется выбирать больше 0,15 (за исключением участков от приборов длиной до 1,5 м).

Обратите внимание. Уклон 0,02 означает, что перепад по высоте на одном метре 2 см. Соответственно, уклон 0,03 - перепад по высоте на 1 м 3 см.

Так рассчитывается уклон в соответствии с правилами ДБН «Внутренний водопровод и канализация зданий». Однако специалисты говорят, данные расчет уклона канализационных труб больше применимы для промышленных и административных зданий. Для частных домов и квартир, ввиду малого расхода воды, он не очень подходит.

Какой должен быть уклон канализационных труб в доме? - мнение производителей

Оптимальный уклон труб канализации – это всегда расчетная величина. Нельзя наугад, просто так, выбрать оптимальный наклон. Для труб одинакового диаметра он будет различен в зависимости от расходных вод и даже в зависимости от материала трубы.

Оптимальный уклон для определенной трубы с заданным расходом такой, при котором выполняется «условие незасоренности трубопроводов». А именно, когда скорость воды будет не менее 0,7 м/с, а заполнение трубы сточными водами будет не менее 1/3 диаметра трубы. Скорость воды более 0,7 м/с требуется того, чтобы поток воды мог сносить частицы песка. Чем больше наклон трубы, тем больше будет скорость движения воды в ней. При большом наклоне трубы (больше 0,1) вода начинает сносить даже мелкий щебень и мелкие металлические предметы. Поэтому участок канализационной трубы с большим наклоном никогда не заилится и не набьется песком.

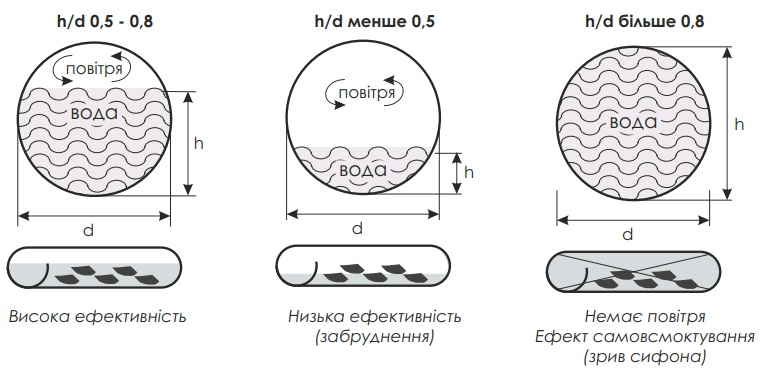

Зачем нужно, чтобы заполнение трубы было не менее 1/3 диаметра? Проблема в том, что чем больше наклон трубы, тем меньше становится ее наполнение. Тогда если в трубу с наполнением более 1/3 случайно попадет большой бытовой или строительный мусор легче воды, то он будет вынесен потоком воды. Если такую же трубу, с таким же расходом воды, расположить под большим наклоном, то вода начнет течь по узкому быстрому потоку при небольшом наполнении. Габаритный мусор, что случайно попал в канализацию (пакет, тряпка, кусок ваты, древесины, разные емкости, игрушки и т.п.) может осесть на стенках. А поток воды будет внизу и не сможет его вынести. Если такого крупногабаритного мусора в трубе накопится много, это может привести к засорению.

Таким образом, для частного дома, квартиры из-за малого расхода воды оптимального угла уклона труб канализации достичь невозможно. А поскольку всегда есть риск ошибки монтажников или проседания трубы, то лучше выбирать наклон канализации всегда немного больше минимального. В противном случае, наклон прокладки труб канализации можно выбирать, руководствуясь рельефом местности, глубиной прокладки канализации и расположением проемов для прокладки коммуникаций.

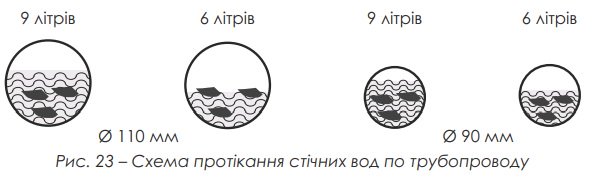

Проведя сравнение трубы диаметром 90 мм и 110 мм, обратите внимание на схематическое изображение протекания сточных вод по трубопроводу.

С каким уклоном делать канализацию в доме, квартире

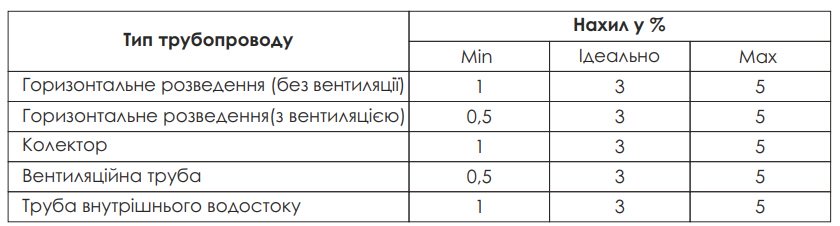

Горизонтальные канализационные трубопроводы рекомендуется прокладывать со следующим рекомендуемым уклоном, приведенным в таблице.

По материалам обучающего пособия “Водоотведение. Обучающее пособие” (Совместное издательство GEBERIT, МОУ, ГУРТ)

В настоящее время для монтажа канализации наибольшую популярность завоевала система основе пластиковых труб и фитингов. Трудно себе представить новый дом, в котором автономную канализацию делали бы по старинке из чугунных или керамических труб. Все потому, что у пластиковых труб множество преимуществ, они не подвержены коррозии, не зарастают, устойчивы к коррозии, истиранию, а также удобны в монтаже.
