Гидравлические стрелки

Бренд: WATTS Модель: 15237
Гидравлический разделитель (гидравлическая стрелка) HW80/120  4м3/ч, 44 кВт (Δt = 10K) (артикул 10010376) предназначен для гидравлического разделения первичного (котельного) и вторичного контуров в системах отполения. Гидравлическая стрелка WATTS HW80/120 представляет собой прямоугольную металличе..
5 908.42 грн.
Бренд: UniDim Модель: 7832
Гидравлическая стрелка из нержавейки 1  20,4 кВт (Гидрострелка, гидравлический разделитель) Гидравлические стрелки для систем отопления предназначены для разделения котельного и греющего контуров. Применяются в системах отопления средней и большой мощности, состоящих из одного или более котлов или н..
1 147.50 грн.
Бренд: UniDim Модель: 7834
Гидравлическая стрелка из нержавейки 1½  47,4 кВт (Гидрострелка, гидравлический разделитель) Гидравлические стрелки для систем отопления предназначены для разделения котельного и греющего контуров. Применяются в системах отопления средней и большой мощности, состоящих из одного или более котлов или..
1 512.00 грн.
Бренд: UniDim Модель: 7833
Гидравлическая стрелка из нержавейки 1¼  33,5 кВт (Гидрострелка, гидравлический разделитель) Гидравлические стрелки для систем отопления предназначены для разделения котельного и греющего контуров. Применяются в системах отопления средней и большой мощности, состоящих из одного или более котлов или..
1 296.00 грн.
Бренд: UniDim Модель: 7835
Гидравлическая стрелка из нержавейки 2  70 кВт (Гидрострелка, гидравлический разделитель) Гидравлические стрелки для систем отопления предназначены для разделения котельного и греющего контуров. Применяются в системах отопления средней и большой мощности, состоящих из одного или более котлов или нес..
1 917.00 грн.
Бренд: UniDim Модель: 7838
Гидравлическая стрелка из нержавейки  + гребёнка под заказ любой мощности и размеров Интернет магазин UniDim предлагает заказать и  купить гидравлическую стрелку и гребенку в комплекте, изготовленные в соответствии с вашими требованиями. Изделия изготавливаются из нержавеющей стали Wr. Nr 1.45-71- Н..
2 000.00 грн.
Бренд: UniDim Модель: 15847
Гребенка из нержавейки 1¼ 2-пары Нержавеющая гребенка (распределительный коллектор) предназначена для разводки теплоносителя системы отопления по отдельным греющим контурам. Это могут быть ветки радиаторов, теплого пола, приготовления ГВС, систем антиобледенения и другие. Гребенка изготовлена из ка..
2 676.00 грн.
Бренд: UniDim Модель: 15848
Гребенка из нержавейки 1¼ 3-пары Нержавеющая гребенка (распределительный коллектор) предназначена для разводки теплоносителя системы отопления по отдельным греющим контурам. Это могут быть ветки радиаторов, теплого пола, приготовления ГВС, систем антиобледенения и другие. Гребенка изготовлена из ка..
3 408.00 грн.
Бренд: UniDim Модель: 16024
Гребенка из нержавейки 1¼ 4-пары 2+2 Нержавеющая гребенка (распределительный коллектор) предназначена для разводки теплоносителя системы отопления по отдельным греющим контурам. Это могут быть ветки радиаторов, теплого пола, приготовления ГВС, систем антиобледенения и другие. Гребенка изготовлена и..
3 408.00 грн.
Бренд: UniDim Модель: 16025
Гребенка из нержавейки 1¼ 4-пары  3+1 Нержавеющая гребенка (распределительный коллектор) предназначена для разводки теплоносителя системы отопления по отдельным греющим контурам. Это могут быть ветки радиаторов, теплого пола, приготовления ГВС, систем антиобледенения и другие. Гребенка изготовлена ..
3 780.00 грн.
Бренд: UniDim Модель: 16014
Гребенка из нержавейки 1¼ 5-пар Нержавеющая гребенка (распределительный коллектор) предназначена для разводки теплоносителя системы отопления по отдельным греющим контурам. Это могут быть ветки радиаторов, теплого пола, приготовления ГВС, систем антиобледенения и другие. Гребенка изготовлена из кач..
4 872.00 грн.
Бренд: UniDim Модель: 16023
Гребёнка нержавейки "11/4"  3-пары  2+1 ..
3 042.00 грн.
Бренд: UniDim Модель: 15849
Гребёнка нержавейки "11/4"  4-пары   ..
4 140.00 грн.
Бренд: UniDim Модель: 16026
Гребёнка нержавейки "11/4"  5-пары  3+2 ..
4 152.00 грн.
Бренд: UniDim Модель: 16015
Гребёнка нержавейки "11/4"  6-пары   ..
5 616.00 грн.
Бренд: UniDim Модель: 16016
Гребёнка нержавейки "11/4"  7-пары   ..
6 000.00 грн.
Бренд: WATTS Модель: 15240
Коллектор отопления WATTS VB32-2 предназначен для подключения насосных модулей PAS, PASM и HKF. Код товара - 10025900. Возможно присоединение как модулей с выводами DN25, так и DN32. VB32-2 - коллектор на 2 насосных модуля. В интернет-магазине УниДим низкие цены на коллекторы отопления WATTS, достав..
5 305.02 грн.
Бренд: WATTS Модель: 15241
Коллектор отопления WATTS VB32-3 предназначен для подключения насосных модулей PAS, PASM и HKF. Код товара - 10025901. Возможно присоединение как модулей с выводами DN25, так и DN32. VB32-3 - коллектор на 3 насосных модуля. В интернет-магазине УниДим низкие цены на коллекторы отопления WATTS, достав..
7 831.16 грн.
Показано с 1 по 18 из 22 (всего 2 страниц)


Даже опытные монтажники и проектировщики иногда забывают о применении гидравлической стрелки (гидравлического разделителя) в системах отопления и водоснабжения. А ведь данный прибор обязателен к установке на котлах средней и высокой мощности и дает целый ряд преимуществ. Купить гидравлический разделитель (гидравлическую стрелку) недорого вы можете в компании UniDim. Рассмотрим как работает, устроена и для чего нужна гидравлическая стрелка более детально.

Зачем нужна гидравлическая стрелка

В обычных системах отопления все вторичные контуры, работающие на обогрев или ГВС, подключаются к общей коллекторной балке. Котловой насос также подает теплоноситель непосредственно на коллектор. В такой ситуации, насосы вторичных контуров оказывают очень сильное влияние на работу первичного контура. Поскольку, количество одновременно работающих насосов изменяется, то при этом возникает целый ряд проблем:

  • насосы не всегда обеспечивают нужную проектную производительность. Особенно это касается маломощных насосов, поскольку им приходится тратить много энергии на компенсацию влияния насосов высокой мощности.
  • работа циркуляционных насосов на постоянных перегрузках может быстро вывести их из строя
  • система отопления без гидравлической стрелки неэкономична
  • в зонных системах работа устройств регулирования расхода (балансировочные клапаны и т.п.) приводит к гидравлической разбалансировке системы
  • взаимное влияние насосов порождает паразитные течения, что может приводить к нагреву радиаторов даже на отключенном контуре отопления
  • сложность подбора циркуляционных насосов

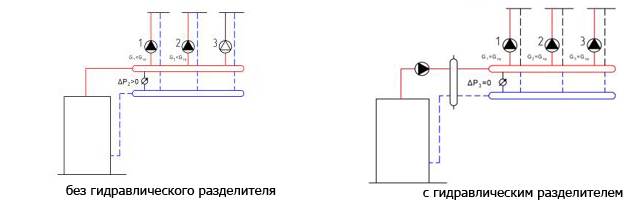

Работа системы с и без гидравлического разделителя / гидравлической стрелки.

Гидравлический разделитель (гидравлическая стрелка) - устройство, позволяющее   избежать вышеописанных проблем.

Принцип работы гидравлической стрелки

Основная задача гидравлической стрелки - разделение первичного и вторичного контуров отопления. Отсюда и название устройства - гидравлический разделитель. Благодаря его использованию, давление  между подающим и обратным коллекторами практически равно 0 и определяется незначительным сопротивлением протока в гидравлической стрелке. Кроме того, это значение постоянно и не зависит от того, сколько насосов вторичного контура находятся в работе.
Перепад давления между отопительными  контурами подачи и возврата теплоносителя является определяющей величиной для гидравлического расчеты системы отопления. Использование гидравлической стрелки позволяет зафиксировать эту величину на уровне до 0,4-0,5 м.вод.ст. Это не только упрощает расчет, но и способствует работе отопительной системы без отклонений.
Из-за процессов смешивания в гидравлическом разделителе, температура подачи теплоносителя будет отличаться от рассчитанной без его установки. Ввиду этого, при установке гидравлической стрелки в уже существующую систему отопления может потребоваться замена или добавление радиаторов, конвекторов и т. п.

На рисунке ниже показаны три режима работы гидравлической стрелки

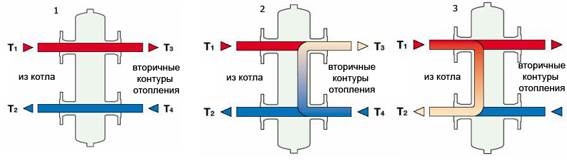

схема работы гидравлического разделителя

  1. Выходная температура от котлового контура равна температуре на входе отопительных контуров. Наиболее распространенный, традиционный вариант. Циркуляционные насосы первичного и вторичного контуров соответствуют друг другу. В расчетах радиаторов отопления, теплых полов принимается температура теплоносителя, производимая котлом.
  2. Входная температура вторичного контура ниже температуры подачи котлового контура. В гидравлической стрелке идет подмес в подачу на контуры отопления из обратки. Такой режим работы гидравлического разделителя может возникнуть, если для теплоснабжения достаточно одного из нескольких котлов, работающих в каскаде. Данный режим больше способствует работе котельного оборудования на максимальном КПД, а не снижению стоимости оборудования системы отопления.
  3. Входная температура  котлового контура выше температуры обратки из отопительных контуров. Такой режим работы может быть удачным для работы с радиаторными панелями, традиционными твердотопливными котлами для предотвращения низкотемпературной коррозии.

Размеры, конструкция,  расчет, подбор гидравлического разделителя

Чтобы правильно подобрать гидравлическую стрелку, нужно правильно определить ее диаметр. Наиболее применяемые два основных метода  - трех диаметров и чередующихся патрубков. Рекомендуемая максимальная скорость движения теплоносителя через сечение гидравлической стрелки около 0,2 м/сек.

виды конструкций гидравлической стрелки



Расчет диаметра гидравлической стрелки можно выполнить по зависимости диаметра гидравлической стрелки от:

  • максимального протока теплоносителя в системе отопления
  • максимальной мощности котельного оборудования

Подбор гидравлической стрелки лучше доверить специалистам-теплотехникам или приобрести уже готовое оборудование.

Конструкция гидравлического разделителя:

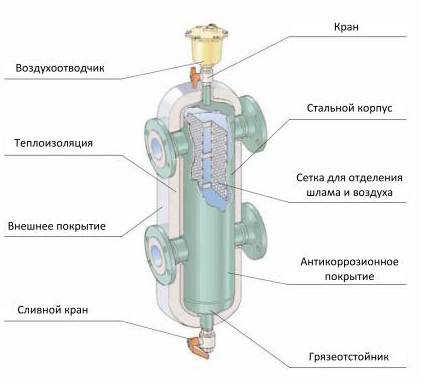

Конструкция гидрострелки схема.



Где купить гидравлический разделитель (гидравлическую стрелку)

На сегодняшний день, практически все производители котельного оборудования, комплектующих для систем отопления и ГВС имеют в своей производственной линейке гидравлические разделители (гидравлические стрелки.). BAXI, GIACOMINI, VAILLANT, AFRISO, DANFOSS и много других предлагают такие изделия в своем ассортименте. Как правило, они уже укомплектованы теплоизоляцией, сепаратором шлама, воздухоотводчиком.

Для решения особых задач гидравлическую стрелку купить можно и под заказ в нашем магазине, указав при этом необходимые параметры.

Следует отметить, котлы мощностью более 40кВт должны обязательно применяться совместно с гидравлической стрелкой. Без этого сервисная компания просто не возьмет котел на обслуживание.

5 частых вопросов по гидрострелкам

Какие гидравлические разделители можно купить в UniDim?

В наличии на складе гидравлические стрелки для котлов мощностью до 20,4; 35,5; 47,4; 70 кВт. Под заказ возможно изготовление комплекта гидрострелка + распределительный коллектор из нержавейки под теплоагрегат вашей мощности. Также реализуем модули (насосно-смесительные узлы) в составе которых уже есть разделитель.

Кто производитель?

В нашем магазине гидрострелки собственного производства и ТМ WATTS.

Какие цены на гидрострелки?

Цена разделителя зависит от мощности системы. Стоимость разделителей 20-70 кВт находится в диапазоне 48-80 USD.

У вас есть доставка?

Да, мы отправляем товар по Украине перевозчиками Новая Почта, Ин-Тайм. Доставка в Киев, Львов, Днепр, Харьков, Одессу, Запорожье и другие населенные пункты, где есть отделения перевозчиков.

Какая форма оплаты?

Интернет-магазин UniDim реализует гидравлические разделители за наличный и безналичный расчет. Возможна оплата картой, рассрочка.

В интернет-магазине UniDim Вы можете купить гидравлическую стрелку (гидравлический разделитель) под котлы самой различной мощности начиная от 20 кВт. Наши цены являются одними из самых привлекательных. Доставка в любой город Украины почтовыми службами.
