Коллекторы для отопления

Бренд: GIACOMINI Модель: 3822
Giacomini R553Y002 - сборный коллектор (коллекторный узел) для систем отопления. Может использоваться в системах радиаторного отопления (охлаждения) с лучевой разводкой, теплый пол. В данном исполнении коллектор оснащен минимальным набором компонентов и имеет невысокую цену. Для полной автоматизации..
1 563.84 грн.
Бренд: GIACOMINI Модель: 3823
Giacomini R553Y003 - сборный коллектор (коллекторный узел) для систем отопления. Может использоваться в системах радиаторного отопления (охлаждения) с лучевой разводкой, теплый пол. В данном исполнении коллектор оснащен минимальным набором компонентов и имеет невысокую цену. Для полной автоматизации..
2 345.60 грн.
Бренд: GIACOMINI Модель: 3825
Giacomini R553Y005 - сборный коллектор (коллекторный узел) для систем отопления. Может использоваться в системах радиаторного отопления (охлаждения) с лучевой разводкой, теплый пол. В данном исполнении коллектор оснащен минимальным набором компонентов и имеет невысокую цену. Для полной автоматизации..
3 909.44 грн.
Бренд: GIACOMINI Модель: 3826
Giacomini R553Y006 - сборный коллектор (коллекторный узел) для систем отопления. Может использоваться в системах радиаторного отопления (охлаждения) с лучевой разводкой, теплый пол. В данном исполнении коллектор оснащен минимальным набором компонентов и имеет невысокую цену. Для полной автоматизации..
4 691.20 грн.
Бренд: GIACOMINI Модель: 3827
Сборный коллектор (коллекторный узел) Giacomini R553Y007 для систем отопления. Может использоваться в системах радиаторного отопления (охлаждения) с лучевой разводкой, теплый пол. В данном исполнении коллектор оснащен минимальным набором компонентов и имеет невысокую цену. Для полной автоматизации у..
5 472.32 грн.
Бренд: GIACOMINI Модель: 3829
Giacomini R553Y009 - сборный коллектор (коллекторный узел) для систем отопления. Может использоваться в системах радиаторного отопления (охлаждения) с лучевой разводкой, теплый пол. В данном исполнении коллектор оснащен минимальным набором компонентов и имеет невысокую цену. Для полной автоматизации..
7 036.16 грн.
Бренд: GIACOMINI Модель: 3830
Giacomini R553Y010 - сборный коллектор (коллекторный узел) для систем отопления. Может использоваться в системах радиаторного отопления (охлаждения) с лучевой разводкой, теплый пол. В данном исполнении коллектор оснащен минимальным набором компонентов и имеет невысокую цену. Для полной автоматизации..
7 818.56 грн.
Бренд: GIACOMINI Модель: 3831
Размеры коллектора Giacomini R553Y011-  1"x18 /11 (коллекторные балки внутренняя резьба 1 - 11 отводов наружная резьба 18мм) Коллекторный узел для систем отопления с лучевой разводкой и для систем напольного/потолочного отопления и охлаждения. Состоит из:1 коллектор подающий со встроенными отсечны..
8 600.00 грн.
Бренд: GIACOMINI Модель: 3832
Размеры коллектора Giacomini R553Y012-  1"x18 /12 (коллекторные балки внутренняя резьба 1 - 12 отводов наружная резьба 18мм) Коллекторный узел для систем отопления с лучевой разводкой и для систем напольного/потолочного отопления и охлаждения. Состоит из:1 коллектор подающий со встроенными отсечны..
9 380.80 грн.
Показано с 1 по 9 из 9 (всего 1 страниц)


При современном отоплении редко используется однотрубная система, даже несмотря на низкую цену. Все больше владельцев устраивают лучевую разводку, монтируют водяные теплые полы. Незаменимым элементом таких систем является коллектор для отопления.

Коллектор для системы отопления: особенности и характеристика

Коллектор для отопления предназначен для распределения теплоносителя по разным контурам. Другое название такого отопительного оборудования: “гребенка отопления”, “распределитель”.

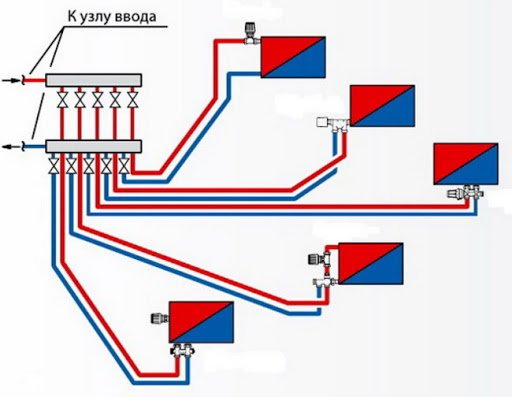

Лучевая разводка отопления с коллектором.

Конструктивно он представляет собой полую балку (круглая или квадратная труба) с присоединительными выводами для труб. Отопительные гребенки бывают разных размеров. Наибольшее распространение получили коллекторы для отопления с присоединением балки 1”, 1 1/4" и выводами ½” или ¾”.
Устройства выпускаются производителями в разной комплектации. Коллектор отопительной системы может быть оснащен термостатическими, отсечными или запорными кранами, сервоприводами, расходомерами, концевиками, байпасной трубкой и другой арматурой. Оснащенное устройство, готовое к установке, часто называют “коллектор в сборе” или “коллекторная наборка / сборка”.

Распределители изготавливают из металлов - черной или нержавеющей стали, латуни, меди. В последнее время все большей популярностью пользуются гребенки из пластика. В стандартном исполнении коллекторы для отопления выпускаются с количеством выводов от 2 до 12 и присоединением балки 1”, 1¼”.

В интернет-магазине UniDim можно купить коллектор для отопления под заказ. Устройство будет изготовлено соответственно требованиям вашего проекта по хорошей цене.

Где используются коллекторы для отопления?

Коллекторы для отопления предназначены для подачи теплоносителя на:

  • радиаторы
  • конвекторы
  • полотенцесушители
  • теплые полы
  • теплые стены
  • площадки антиобледенения
  • другие участки обогрева

Коллектор отопления - универсальное оборудование, позволяющее распределить теплоноситель по контурам с регулированием температуры. Для теплоснабжения отдельно высоко- и низкотемпературных потребителей (например, радиаторов и теплых полов) монтируются двухколлекторные системы со смесительным узлом.

Виды коллекторов для отопления

Коллекторы можно классифицировать по следующим признакам:

  • материал изготовления - стальные, из нержавеющей стали, медные, пластиковые;
  • количество контуров - от 2 до 12 (при необходимости увеличить количество выводов с помощью фитингов собираются два коллектора);
  • степень автоматизации - без обвязки, с кранами на подающей и обратной балках, с расходомерами и термостатическими кранами, с сервоприводами, со смесительным узлом. По сути, у монтажника есть возможность заказать коллекторную наборку под потребности заказчика.
  • назначение - коллекторы для радиаторного отопления, теплого пола.

Принцип работы отопительного коллектора

Коллектор для отопления работает по следующему принципу. Из котлового контура теплоноситель поступает на подающую коллекторную балку. Через патрубки теплоноситель направляется в трубы и далее на контуры теплого пола или на обогревательные приборы. Тепло от теплоносителя передается в помещение и он поступает назад, в обратную коллекторную балку. Из нее теплоноситель направляется в котел для нагрева. Цикл заканчивается.

В Украине в большинстве установлен высокотемпературный нагрев радиаторами. Подавать теплоноситель с температурой 70-75 град. С на трубы теплых полов нельзя. ее нужно снизить до 40-45 град. С. Для реализации этого в системе устанавливаются специальные распределители для теплых полов со смесительным узлом. Принцип работы такого оборудования сложнее. Как правило, отопительный коллектор в сборе для теплого пола (на примере узла GIACOMINI R557) состоит из:

  • подающей коллекторной балки с расходомерами и отсечными кранами;
  • обратной коллекторной балки с термостатическими кранами и сервоприводами;
  • термостатической головки с выносным датчиком
  • входящего термостатического вентиля
  • обратного отсечного вентиля
  • циркуляционного насоса

Цена узла теплого пола выгодная, так как значительно ускоряется монтаж и надежность водяных теплых полов.
Фото данной компоновки можно посмотреть ниже

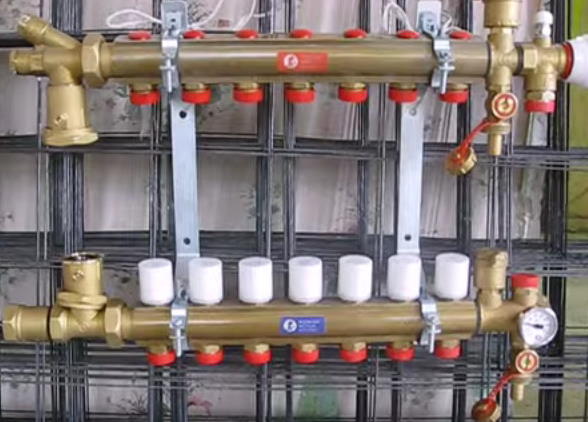

Коллектор для теплого пола Джакомини.

Применительно к данному узлу работы коллекторной системы происходит так. Циркуляционный насос прокачивает теплоноситель по кольцам теплого пола. Горячий теплоноситель от котла поступает сначала на термостатический вентиль. Степень открытия термостатического вентиля зависит от температуры теплоносителя в подающей балке измерение которой выполняется выносным датчиком. Циркуляционный насос может забирать горячий теплоноситель со стороны термостатического вентиля и холодный со стороны обратной балки. Когда температура теплоносителя в подающей балке поднимается и сравнивается с предустановленной датчик дает команду термоголовке на закрывание и уменьшение подачи теплоносителя от котла. При охлаждении процесс обратный. Термоголовка открывает термостатический вентиль и температура теплоносителя в подающей балке повышается. Расход теплоносителя на каждый контур устанавливается с помощью расходомеров соответственно проектным значениям. Для включения / отключения подачи теплоносителя на каждый отдельный контур на клапаны обратной балки устанавливаются термоэлектрические головки (сервоприводы). Управление сервоприводами осуществляется с помощью комнатных термостатов или от центрального контроллера. Есть возможность проводной или беспроводной связи.

Особенности и преимущества распределительного коллектора для отопления

Отопительная система с распределительной гребенкой отличается следующими преимуществами:

  • высокая экономичность - подача теплоносителя с нужной температурой и расходом;
  • хорошо поддается автоматизации (включая управление с помощью смартфона или ноутбука);
  • удобство гидравлической балансировки с помощью расходомеров, специальных программ;
  • управление всей системой из одной точки;
  • размещение коллекторного узла в шкафу - не портится интерьер помещения, есть возможность закрыть несанкционированный доступ с помощью замка;
  • возможность раздачи теплоносителя разной температуры (совмещения низко- и высокотемпературного ообогрева);
  • возможность отключения отдельного контура для проведения ремонтно-профилактических работ.

Единственный недостаток у коллекторного обогрева - цена вопроса. Непосредственно коллекторное отопительное оборудование стоит денег, увеличивается стоимость монтажных работ. Но, если в небольших частных домах, квартирах без него еще можно обойтись, то для больших площадей, сложных и автоматизированных систем коллектор - обязательный компонент.

Где купить коллекторы (гребенки) отопления?

Распределительная гребенка систем отопления есть в линейке практически каждого производителя сантехарматуры. К надежным, проверенным в Украине брендам относятся DANFOSS, GIACOMINI, WATTS, HERZ, REHAU, KAN, MUT, RBM.

Интернет-магазин UniDim предлагает коллектор для отопления GIACOMINI, WATTS, RBM, GROSS. У нас можно купить отопительные коллекторы от украинского производителя KHT по доступным ценам. Также реализуем полный спектр фурнитуры для обвязки, коллекторные шкафы внутренние и наружные. Товар на складе. Отправка в любой город Украины транспортными компаниями.
