Это одно из самых "спорных" устройств в бытовых системах отопления. Гидрострелка или альтернативные названия - “гидравлическая стрелка”, гидравлический разделитель или сепаратор”, “безнапорный коллектор”. Вопросы установки данного устройства часто всплывают на форумах по тематике ОВК.

Назначение и конструкция

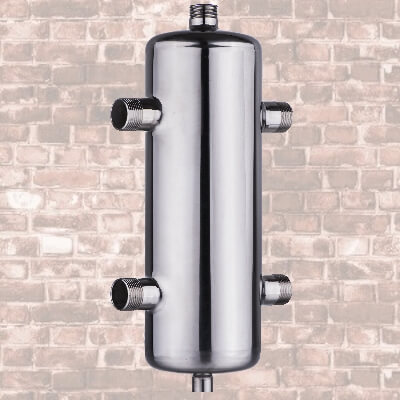

Фото гидрострелки.Что такое гидрострелка?

Гидрострелка - специальное устройство для разделения котлового и отопительных контуров в системах теплоснабжения и ГВС. Конструктивно она представляет собой круглую (реже квадратную) трубу с 4-мя присоединительными резьбовыми или фланцевыми патрубками. В одной стороны патрубки для котлового контура - сверху входной, внизу выходной. С другой - для распределительного коллектора.

Зачем нужна гидрострелка?

Нужна… Но не всем и не всегда. Гидравлическая стрелка устанавливается в случаях, когда  в системе теплоснабжения дома есть несколько отдельных контуров. Например, несколько радиаторных, контур водяного теплого пола и ветка нагрева косвенного бойлера и т. п..

Также причиной установки гидрострелки являются требования производителей котлов. То же VAILLANT или VIESSMANN не возьмут на гарантию котел мощностью от 35-40 кВт без гидрострелки.

В интернет приводится несколько различных схем работы отопительной системы:

  1. расход котлового циркуляционного насоса равен сумме расходов насосов потребителей;
  2. расход котлового насоса больше суммарной мощности потребителей;
  3. расход котлового насоса меньше суммарной мощности потребителей.

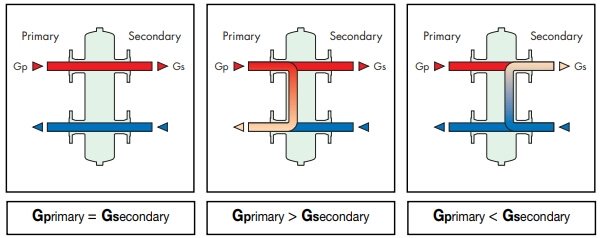

Варианты работы гидрострелки.

Первый вариант из области фантастики. Добиться равной мощности, учитывая наличие в системе регулирующей арматуры, воздушных пробок, загрязнений и т. п., практически нереально. Рассматривать его смысла нет.

Схема работы гидрострелки.Второй вариант - расход по котлу больше суммарного расхода потребителей тепла. Это вполне реальная ситуация и в этом случае гидрострелка нужна. Котловой насос работает с постоянным расходом, но в зонах отопления изменения происходят постоянно. Открываются / закрываются термоголовки, одни циркуляционные насосы включаются другие отключаются. Изменение расхода на одном контуре несомненно окажет влияние на работу соседних насосов. Настроить гидравлику системы системы отопления для нормальной работы в таком режиме не представляется возможным. На помощь придет гидрострелка. После ее установке на всасывающих патрубках всех насосов контуров не будет возникать повышенного давления или разрежения, а избыточный теплоноситель от котла будет перетекать в обратку тем самым повышая ее температуру и предотвращая низкотемпературную коррозию.

Третий вариант возникает чаще всего, если неправильно подобран котел отопления. Теплопотери здания не должны превышать мощность котла. А значит котел не должен иметь расход меньше, чем требуется для полноценного отопления и ГВС. В этом режиме в гидрострелке в подачу будет подмешиваться обратный теплоноситель и это ведет к проблемам. Будет сложно выдержать тепловой режим, для полноценного нагрева котлу потребуется работать на полную мощность и выдавать слишком высокую температуру, низкая температура обратки в котел может привести к конденсатообразованию и, как следствие, к низкотемпературной коррозии теплообменника. Резюме: режима работы, когда суммарный расход по котлу меньше, чем по потребителям, допускать нежелательно и гидрострелка в этом случае не спасет от проблем.

Преимущества для системы отопления

С установкой гидрострелки в системе отопления решаются следующие проблемы:

  • минимизируется взаимное влияние насосов отопительных контуров и ГВС, устраняется “передавливание”;
  • продлевается срок эксплуатации котла и циркуляционных насосов за счет устранения перегрузок;
  • защита котла от низкотемпературной коррозии;
  • исключается взаимное влияние первичного (котлового) и вторичного (отопительного) контуров;
  • уменьшается тактование (а значит и износ горелки котла, повышенный расход газа) при работе теплогенератора на минимальных мощностях.

Дополнительно гидрострелку часто оснащает воздухоотводчиком, деаэрирующей перфорированной пластиной, термометром, сепаратором шлама (грязевиком), краном для наполнения системы, магнитным уловителем. Иногда к гидрострелке присоединяют расширительный бак. Для уменьшения теплопотерь ее утепляют специальным кожухом из пенополистирола или подобного материала.

Схема работы гидрострелки на видео ниже:

Ставить или не ставить? Как выбрать гидрострелку?

“Нужно ли ставить гидрострелку” - одна из самых обсуждаемых и спорных тем на форумах по тематике отопления. Сторонники гидрострелки приписывают приписывают ей массу “чудодейственных” преимуществ, как-то “увеличение КПД котла” и т. п. Противники же говорят о высоких затратах заказчика и заинтересованности монтажника в дополнительном заработке.

Гидравлический разделитель ставится, когда в системе присутствует несколько отопительных контуров с переменным расходом. И если 2 циркуляционных насоса на контуры отопления еще можно как-то настроить, то если их 4 и больше без гидрострелки не обойтись.

Важно отметить, что для того, чтобы поставить котел мощностью от 35-40 кВт (в зависимости от производителя) на гарантию, в систему нужно ставить гидрострелку независимо от количества вторичных  контуров. Это требование производителя. “Гидрострелка стоит?”, - один из первых вопросов работника сервисной службы. Если нет, даже на объект не приедет.

Цена гидрострелки не слишком высокая в сравнении с другими элементами системы. Например, в нашем интернет-магазине можно купить гидравлический разделитель по цене от 50 до 72 USD для котлов мощностью от 20 до 70 кВт. Некоторые специалисты указывают на то, что установка гидрострелки тянет за собой затраты на дополнительное оборудование (коллектор, циркуляционные насосы). Но это не совсем так. Решение по установке гидравлического разделителя принимается после проектирования вторичных отопительных контуров.

Как выбрать гидрострелку? Мы не будем приводить здесь формулы - их легко можно найти в интернет. Размер гидрострелки коррелирует с мощностью котла, поэтому мы рекомендуем подбирать ее исходя из этого параметра. На нашем сайте непосредственно в названии гидравлического разделителя указана максимальная мощность котла для которого она предназначена.  Например, гидрострелка с присоединительным размером 1” для котлов мощностью до 20 Квт, 1¼” - до  33,5  кВт, 1½” - до 47,4 кВт, 2” - до 70 кВт. Возможно изготовление гидрострелок на заказ.
