Принудительная циркуляция теплоносителя в системе автономного отопления дает ряд преимуществ в сравнении с гравитационной (естественной). Не нужны громоздкие прокладки труб большого диаметра, соблюдение уклонов. Системы с циркуляционными насосами хорошо поддаются автоматизации, делению на управляемые контуры.

Современные газовые и электрические котлы небольшой мощности в большинстве уже идут с встроенным циркуляционным насосом. Но если вы приобрели котел без насоса, желаете переделать вашу гравитационную систему в принудительную, добавляете в существующую систему контур отопления, теплого пола или модернизируете ее, потребуется установка циркуляционного насоса своими руками или с привлечением специалиста. Далее мы рассмотрим на что следует обратить внимание при монтаже "циркуляционника".

На подаче или обратке

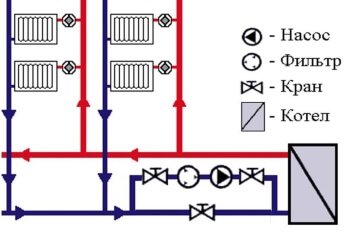

Циркуляционный насос на обратке перед котлом, с байпасом.Многие инсталляторы утверждают, что установка циркуляционного насоса системы отопления должна выполняться на возвратном трубопроводе. Обосновывается это тем, что с на подаче горячая вода и ниже плотность теплоносителя. Обычно циркуляционный насос отопления рассчитан на рабочие температуры 110 град. С и выше. Разница температур между подачей и обраткой в пределах 15-20 град. С. и плотность теплоносителя при этом практически одинаковая. Для газового, электрического, жидкотопливного котла особой разницы между тем, где выполняется установка циркуляционного насоса - на подаче или на обратке - нет. Насос лучше монтировать в месте, где его удобно будет обслуживать.

Для твердотопливного котла монтаж циркуляционного насоса лучше выполнять на обратке. В отличие от газового, например, твердотопливный котел невозможно остановить одномоментно. В аварийной ситуации (не сработал регулятор тяги, вентилятор, дымосос) пойдет перегрев котла, теплоноситель может закипеть, превратиться в пар и заклинить насос на подаче. Это приведет к тому, что теплоноситель перестанет циркулировать, закипит и надежда только на предохранительный клапан. Если насос стоит на обратке, перегретый теплоноситель на подаче ему не страшен, он продолжит подавать воду в котел, охлаждать его. Риск возникновения аварии в таком случае намного меньше.

Положение вала и клеммной коробки

Циркуляционный насос может устанавливаться в любом положении, но вал насоса всегда должен быть размещен горизонтально. На рисунке ниже можно посмотреть допустимые положения циркуляционного насоса.

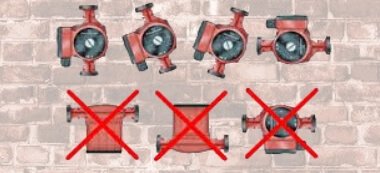

Положение вала и клеммной коробки на циркуляционном насосе.

Клеммная коробка насоса может располагаться сверху, сбоку, но не снизу. Это предохраняет от замыкания в случае конденсации влаги на насосе или случайного попадания воды.

Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе прибора.

Разделение контуров

Установка циркуляционного насоса выполняется между контурами, но не в середине контура. Если это котловой насос, то он ставится сразу за / перед котлом до отопительных приборов. Циркуляционный насос на систему водяного теплого пола ставится перед подающей балкой коллектора. Если в доме есть зонирование, то насос может устанавливаться на каждом выводе коллектора. Основной принцип - циркуляционный насос не должен разделять контур, так как это нарушает балансировку и вызывает паразитные течения.

Обвязка циркуляционного насоса

Установка циркуляционного насоса на трубе выполняется с помощью накидных гаек. Они могу идти в комплекте или приобретаться отдельно. Прибор не должен подвергаться действию излишних напряжений при затяжке гаек.
Перед насосом рекомендуется установить косой сетчатый фильтр, который предотвратит попадание грязи на крыльчатку и ее заклинивание, продлевает срок службы отопительного оборудования.
До и после циркуляционного насоса необходимо установить шаровые краны. Они позволяют выполнить обслуживание без слива теплоносителя из системы.

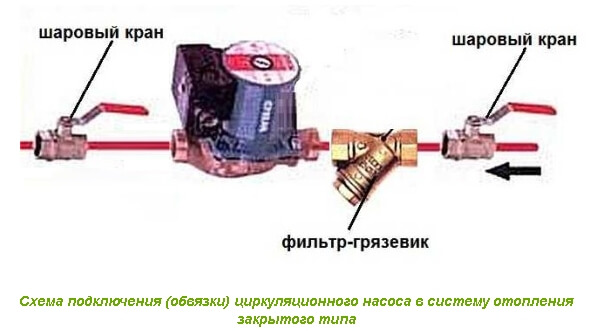

Простая схема обвязки циркуляционного насоса.

Инструкции к циркуляционным насосам можно посмотреть на нашем сайте. Они находятся на вкладке “Документация” для каждого конкретного изделия. В нашей линейке бренды WILO, GRUNDFOS, HALM.
