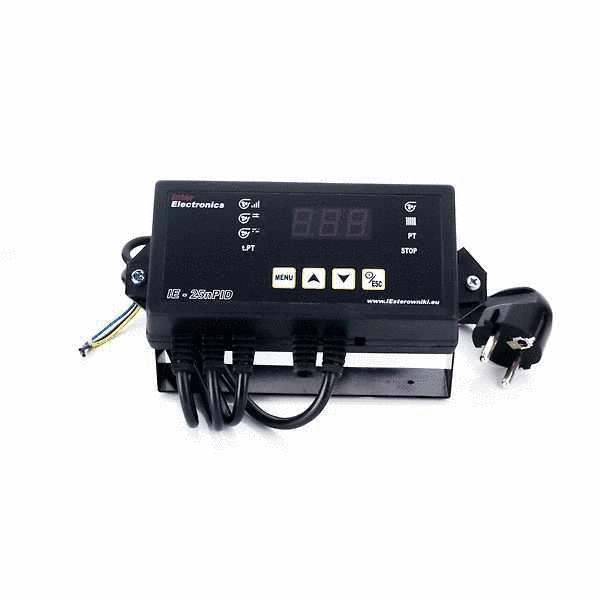

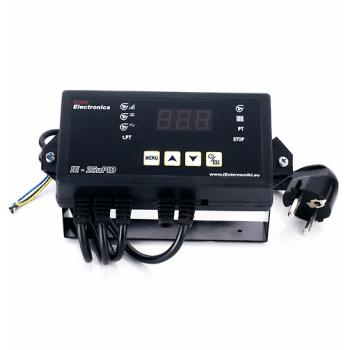

Автоматика для твердотопливного котла IE-25n PID

Автоматика для твердотопливного котла IE-25n PID поддерживает:

• вентилятор,
• циркуляционный насос,
• датчик температуры выхлопных газов PT1000.

Автоматика IE-25n PID оснащена алгоритмом ПИД- регулирования, который автоматически регулирует мощность вентилятора в зависимости от нагрузки твердотопливного котла. Вентилятор работает с плавно регулируемой мощностью, что обеспечивает более стабильную работу котла и поддержание температуры, а также снижение выбросов вредных веществ. Работа котла при превышении заданной температуры является нормальной, при этом вентилятор работает на минимальной мощности, "растягивая" температуру на величину параметра HYSTERESIS PLUS.

Кроме того, к автоматике для твердотопливного котла IE-25n PID можно подключить датчик температуры отработавших газов PT1000, который, анализируя изменения температуры отработавших газов, позволит снизить потери в дымоходе, повысить эффективность котла и, следовательно, уменьшить расход топлива.

Контроллер отличается простотой в эксплуатации и надежностью; после установки основных параметров он ограничивается настройкой температуры котла.

Особенности автоматика для твердотопливного котла IE-25n PID

• Светодиоды показывают работу вентилятора, насоса и комнатного термостата.
• После нажатия кнопки меню контроллер отображает температуру котла и температуру отходящих газов.
• Он оснащен БОЛЬШИМ цифровым дисплеем, видимым издалека.
• Нажатие стрелок вверх/вниз изменяет заданную температуру котла с 35 градусов Цельсия до 80 градусов Цельсия.
• С помощью кнопки START/STOP мы переключаемся в автоматический режим работы вентилятора.
• Функциональная память во время отключения электроэнергии
• Плавный пуск и остановка вентилятора — вентилятор запускается с минимальной скорости и постепенно выключается; эта функция предотвращает взрывы газов в случае их накопления в камере сгорания.
• Функция защиты от остановки: эта функция предотвращает заклинивание насоса в летний период, когда он не используется. Контроллер включает насос на 10 секунд каждые 10 дней.
• Антифриз предотвращает замерзание воды в системе центрального отопления, включая насос при температуре ниже 7°C.
• Регулируемая мощность вентилятора 1-10, шаг 10%.
• Время срабатывания продувки: 5-30 сек. ВЫКЛ. - выключение продувки
• Интервал сброса давления 1-30 мин.
• Время розжига — если заданная температура котла не будет достигнута в течение 180 минут во время розжига, контроллер отключит вентилятор.

Параметры, заданные в сервисном меню:

• Гистерезис PLUS от 1°C до 5°C, заводская настройка: 2°C. Этот параметр определяет, на сколько градусов контроллер переключится в режим поддержания температуры после достижения заданной температуры котла. Например, если значение равно 2°C, а заданная температура 50°C, контроллер переключится в режим поддержания температуры после достижения 52°C.
• Диапазон регулировки определяет, на сколько градусов ниже заданной температуры котла контроллер автоматически регулирует мощность вентилятора. От 1 до 8 градусов Цельсия, заводская настройка: 7
• Время отключения 10-240 минут, заводская настройка 30. После того, как температура опустится на 10 градусов Цельсия ниже заданной температуры, контроллер начнет обратный отсчет времени, установленного в параметре. Если заданная температура не будет достигнута по истечении этого времени, контроллер выключит вентилятор.
• Температура срабатывания сигнализации котла: диапазон 60-90 градусов Цельсия, заводская настройка 85 градусов Цельсия. При слишком высокой температуре контроллер активирует звуковой сигнал и насос, а также отключит вентилятор.
• Минимальная скорость вращения вентилятора: 1-70%, заводская настройка по умолчанию 25%, определяет скорость запуска вентилятора. Установите этот параметр так, чтобы крыльчатка свободно вращалась и вентилятор не издавал гудящего звука. Этот параметр особенно полезен в случае взрыва газа.
• Температура включения насоса центрального отопления: 20-70 градусов Цельсия, заводская настройка: 35 градусов Цельсия. Отключение произойдет при температуре на 3 градуса Цельсия ниже.
• Максимальная температура отработавших газов: этот параметр определяет максимальную температуру отработавших газов в режимах запуска и обогрева. При превышении этой температуры контроллер ограничит количество воздуха, подаваемого в камеру сгорания. Диапазон: ВЫКЛ.: 100-300°C. ВЫКЛ. - функция отключена, сигнал тревоги о повреждении датчика не будет подаваться.

Длина кабелей:

• Датчик котла - 0,6 м.
• воздуходувка - 0,6 м.
• насос - 1,5 м.
• блок питания - 1,5 м

Винтовой разъем для подключения датчика PT1000

В комплект входят:

• Контроллер котла IE25 с проводкой.
• винты для крепления контроллера,
• Руководство пользователя, гарантийный талон и подтверждение покупки.
