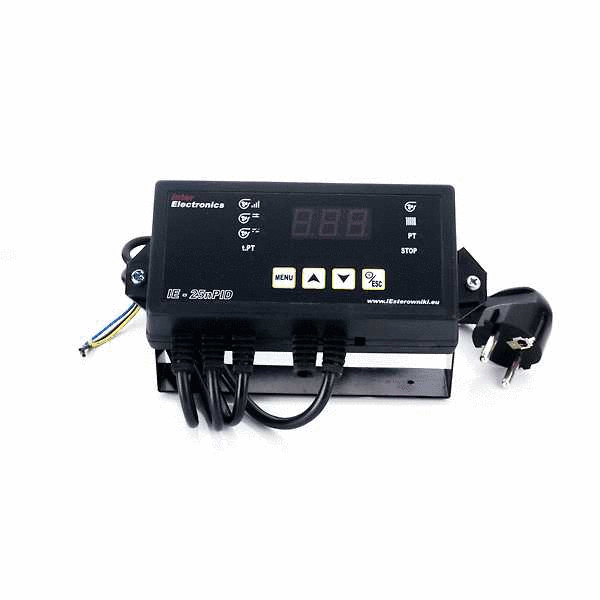

Автоматика для твердопаливного котла IE-25n PID

Автоматика для твердопаливного котла IE-25nzPID підтримує:

• вентилятор,
• циркуляційний насос,
• датчик температури вихлопних газів PT1000.

Автоматика IE-25n PID оснащена алгоритмом ПІД-регулювання, який автоматично регулює потужність вентилятора залежно від навантаження твердопаливного котла. Вентилятор працює з плавно регульованою потужністю, що забезпечує більше стабільну роботу котла та підтримання температури, а також зниження викидів шкідливих речовин. Робота котла при перевищенні заданої температури є нормальною, при цьому вентилятор працює на мінімальній потужності, розтягуючи температуру на величину параметра HYSTERESIS PLUS.

Крім того, до автоматики для твердопаливного котла IE-25n PID можна підключити датчик температури відпрацьованих газів PT1000, який, аналізуючи зміни температури відпрацьованих газів, дозволить знизити втрати в димарі, підвищити ефективність котла і, отже, зменшити витрату палива.

Контролер відрізняється простотою в експлуатації та надійністю; після встановлення основних параметрів він обмежується налаштуванням температури котла.

Особливості автоматика для твердопаливного котла IE-25n PID

• Світлодіоди показують роботу вентилятора, насоса та кімнатного термостата.
• Після натискання кнопки меню контролер відображає температуру котла та температуру відпрацьованих газів.
• Він має ВЕЛИКИЙ цифровий дисплей, видимий здалеку.
• Натискання стрілок вгору/вниз змінює задану температуру котла з 35 градусів до 80 градусів Цельсія.
• За допомогою кнопки START/STOP ми переключаємося в автоматичний режим вентилятора.
• Функціональна пам'ять під час вимкнення електроенергії
• Плавний пуск та зупинка вентилятора — вентилятор запускається з мінімальної швидкості та поступово вимикається; ця функція запобігає вибухам газів у разі їх накопичення в камері згоряння.
• Функція захисту від зупинки: ця функція запобігає заклиненню насоса в літній період, коли він не використовується. Контролер включає насос на 10 секунд кожні 10 днів.
• Антифриз запобігає замерзанню води в системі центрального опалення, включаючи насос при температурі нижче 7°C.
• Регульована потужність вентилятора 1-10, крок 10%.
• Час спрацьовування продування: 5-30 сек. ВИКЛ. - вимкнення продування
• Інтервал скидання тиску 1-30 хв.
• Час розпалювання — якщо температура котла не буде досягнута протягом 180 хвилин під час розпалювання, контролер відключить вентилятор.

Параметри, задані у сервісному меню:

• Гістерезис PLUS від 1°C до 5°C, заводське налаштування: 2°C. Цей параметр визначає, наскільки градусів контролер перейде в режим підтримання температури після досягнення заданої температури котла. Наприклад, якщо значення дорівнює 2°C, а задана температура 50°C, контролер перейде в режим підтримання температури після досягнення 52°C.
• Діапазон регулювання визначає, наскільки градусів нижче заданої температури котла контролер автоматично регулює потужність вентилятора. Від 1 до 8 градусів Цельсія, заводське налаштування: 7
• Час відключення 10-240 хвилин, заводське налаштування 30. Після того, як температура опуститься на 10 градусів Цельсія нижче заданої температури, контролер почне зворотний відлік часу, встановленого у параметрі. Якщо задана температура не буде досягнуто після закінчення цього часу, контролер вимкне вентилятор.
• Температура спрацювання сигналізації котла: діапазон 60-90 градусів Цельсія, заводське налаштування 85 градусів Цельсія. При надто високій температурі контролер активує звуковий сигнал і насос, а також відключить вентилятор.
• Мінімальна швидкість обертання вентилятора: 1-70%, заводське налаштування за замовчуванням 25%, визначає швидкість запуску вентилятора. Встановіть цей параметр так, щоб крильчатка вільно оберталася і вентилятор не видавав звуку, що гуде. Цей параметр особливо корисний у разі вибуху газу.
• Температура включення насоса центрального опалення: 20-70 градусів Цельсія, заводське налаштування: 35 градусів Цельсія. Відключення відбудеться при температурі на 3 градуси за Цельсієм нижче.
• Максимальна температура відпрацьованих газів: цей параметр визначає максимальну температуру відпрацьованих газів у режимах запуску та обігріву. При перевищенні температури контролер обмежить кількість повітря, що подається в камеру згоряння. Діапазон: ВИМК.: 100-300°C. ВИКЛ. - функцію вимкнено, сигнал тривоги про пошкодження датчика не подаватиметься.

Довжина кабелів:

• Датчик котла - 0,6 м.
• повітродувка - 0,6 м.
• насос - 1,5 м.
• блок живлення - 1,5 м

Гвинтовий роз'єм для підключення датчика PT1000

До комплекту входять:

• Контролер котла IE25 з проводкою.
• гвинти для кріплення контролера,
• Посібник користувача, гарантійний талон та підтвердження покупки.
