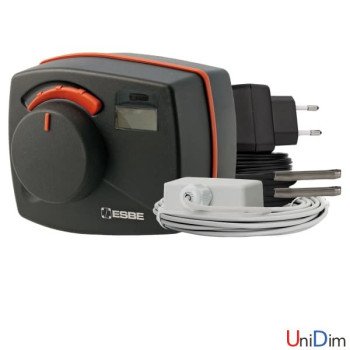

Привід-контролер для чотириходового клапана ESBE CRC141

Привід-контролер для чотириходового клапана ESBE CRC141
Привід-контролер для чотириходового клапана ESBE CRC141

Контролер із приводом ESBE CRC 141 230 В, 6 Нм

Пристрій ESBE серії CRC140 — це комбінований контролер із компенсацією погодних умов та температури повернення із вбудованим приводом. Спеціально розроблений для систем з опалювальним контуром, 4-ходовим клапаном та котлом без накопичувального бака. Контролер забезпечує високий рівень комфорту завдяки можливості встановити ідеальну характеристичну криву нагріву і одночасно забезпечити не надто високу і не дуже низьку температуру повернення в контурі котла. Компактний привід розроблений для керування ротаційними клапанами DN 15-50 та має робочий діапазон 90°.

Застосування ESBE CRC 141

Контролер із приводом ESBE серії CRC140 забезпечує високий рівень комфорту та дозволяє задати ідеальну характеристичну криву опалення та одночасно забезпечити не надто високу та не надто низьку температуру в контурі котла.

Контролер складається з двох частин:

  • привід, який монтується на змішувальний клапан, контролює подачу тепла та обладнаний двома попередньо змонтованими датчиками подавального та зворотного трубопроводу, S1 та S2
  • зовнішній датчик, який встановлюється на північній стороні будівлі.

Основна функція контролера полягає у підтримці рівня температури в контурі котла відповідно до кривої нагрівання опалення (датчика S1) шляхом відкривання або закривання клапана та одночасного контролю рівня температури в контурі котла (датчик 2) у межах заданого температурного вікна. Якщо температура в контурі котла опускається та виходить за межі температурного вікна, режим роботи контролера зміниться. При цьому клапан відкриватиметься або закриватиметься для повернення значення температури у датчика 2 назад у рамки температурного вікна. В обох режимах температура потоку теплоносія в контурі котла ніколи не опускатиметься нижче за мінімальне задане значення температури потоку і не перевищуватиме максимальне задане значення температури потоку.

Регулювання контуру котла опалення здійснюється на основі показань зовнішнього датчика та зміни кривої нагріву опалення. Коригування зсуву або паралельне регулювання кривого нагрівання опалення можна ініціювати за допомогою зовнішнього сигналу, наприклад, параметрів нічного часу. При встановленні в будинках з гарною теплоізоляцією та швидкодіючими опалювальними системами, наприклад, радіаторними контурами, можна активувати температурний фільтр, який відстрочить реагування на зміну температури зовнішнього повітря. Завдяки цьому можна уникнути невідповідності розрахункової та реальної потреби в опаленні.

Монтаж привід-контролера ESBE CRC 141

Живлення забезпечується адаптером 230 В змінного струму (постачається з трансформатором, кабелем та настінним штепселем). Датчик трубопроводу S1 поставляється з кабелем довжиною 1.5 м, а датчик зворотного трубопроводу S2 - з кабелем довжиною 2 м. Всі датчики повинні бути ретельно ізольовані від впливу температури навколишнього середовища. Датчик зовнішньої установки з кабелем довжиною 20 м. Цей датчик слід встановлювати на північній стороні будівлі під карнизом, щоб захистити його від потрапляння прямих сонячних променів та дощу. Завдяки спеціальному інтерфейсу між контролером серій CRC140 та клапанами ESBE серій VRG, VRH та VRB пристрій при регулюванні загалом має унікальну точність та стійкість. Крім того, контролер серії CRC140 легко монтується на клапани ESBE серії MG, G, F та BIV.

У магазині UniDim ви можете купити привод-контролер ESBE CRC 141 для чотириходового клапана за вигідною ціною з доставкою в будь-яке місто України.
Сервоприводи
Живлення, В220

Написати відгук

Увага: HTML не підтримується!
Погано Добре
Captcha
  • Документація
    • Наявність: В наявності
    • Бренд: ESBE
    • Модель: 3084

    Відправка товарів у день замовлення

    *На товари з позначкою «безкоштовна доставка»
    діє безкоштовна доставка по Україні

    Купуйте в кредит з доставкою на Нову пошту - забирайте відразу, а оплачуйте протягом року!
    Детальніше
    Купить в рассрочку
    13 180.06 грн.
    (€ 302.99 ::
    $ 333.67)
