Контроллер ESBE CRC141

Контроллер ESBE CRC141
Контроллер ESBE CRC141

Контроллер с приводом ESBE CRC 141 230 В, 6 Нм

Устройство ESBE серии CRC140 — это комбинированный контроллер с компенсацией погодных условий и температуры возврата со встроенным приводом. Специально разработан для систем с отопительным контуром, 4-ходовым клапаном и котлом без накопительного бака. Контроллер обеспечивает высокий уровень комфорта благодаря возможности задать идеальную характеристическую кривую нагрева и одновременно обеспечить не слишком высокую и не слишком низкую температуру возврата в контуре котла. Компактный привод разработан для управления ротационными клапанами DN 15-50 и имеет рабочий диапазон 90°.

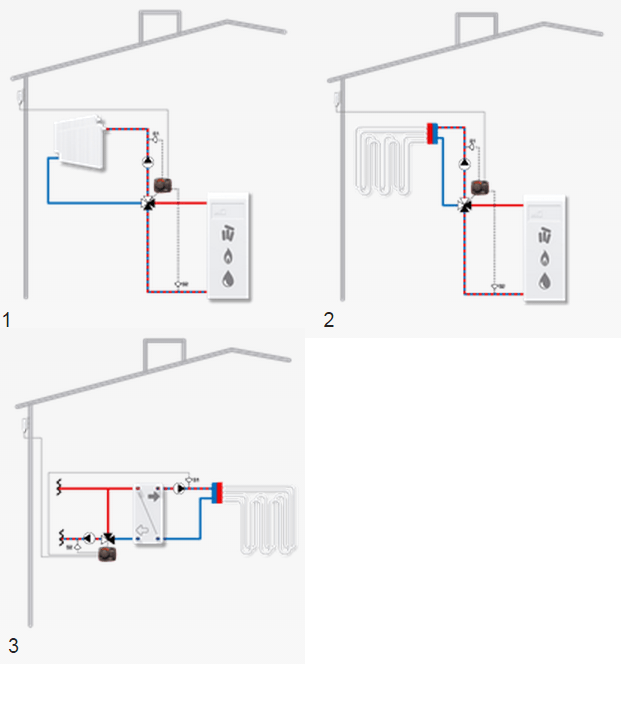

Применение ESBE CRC 141

Контроллер с приводом ESBE серии CRC140 обеспечивает высокий уровень комфорта и позволяет задать идеальную характеристическую кривую отопления и одновременно обеспечить не слишком высокую и не слишком низкую температуру в контуре котла.

Контроллер состоит из двух частей:

  • привод, который монтируется на смесительный клапан, контролирует подачу тепла и оборудован двумя предварительно смонтированными датчиками подающего и обратного трубопровода, S1 и S2
  • наружный датчик, который устанавливается на северной стороне здания.

Основная функция контроллера заключается в поддержании уровня температуры в контуре котла в соответствии с кривой нагрева отопления (датчика S1) путем открывания или закрывания клапана и одновременном контроле уровня температуры в контуре котла (датчик 2) в пределах заданного температурного окна. Если температура в контуре котла опускается и выходит за пределы температурного окна, режим работы контроллера изменится. При этом клапан будет открываться или закрываться для возвращения значения температуры у датчика 2 обратно в рамки температурного окна. В обоих режимах температура потока теплоносителя в контуре котла никогда не будет опускаться ниже минимального заданного значения температуры потока и не будет превышать максимальное заданное значение температуры потока.

Регулировка контура котла отопления осуществляется на основе показаний наружного датчика и изменения кривой нагрева

отопления. Корректировку смещения или параллельную регулировку кривой нагрева отопления можно инициировать с помощью внешнего сигнала, например, параметров ночного времени. При установке в зданиях с хорошей теплоизоляцией и быстродействующими отопительными системами, например радиаторными контурами, можно активировать температурный фильтр, который отсрочит реагирование на изменение температуры наружного воздуха. Благодаря этому можно избежать несоответствия расчетной и реальной потребностей в отоплении.

Монтаж привод-контроллера ESBE CRC 141

Питание обеспечивается адаптером 230 В переменного тока (поставляется с трансформатором, кабелем и настенным штепселем). Датчик подающего трубопровода S1 поставляется с кабелем длиной 1.5 м, а датчик обратного трубопровода S2 – с кабелем длиной 2 м. Все датчики должны быть тщательно изолированы от воздействия температуры окружающей среды. Датчик наружной установки с кабелем длиной 20 м. Этот датчик следует устанавливать на северной стороне здания, под карнизом, чтобы защитить его от попадания прямых солнечных лучей и дождя. Благодаря специальному интерфейсу между контроллером серий CRC140 и клапанами ESBE серий VRG, VRH и VRB устройство при регулировании в целом имеет уникальную точность и устойчивость. Кроме того, контроллер серии CRC140 легко монтируется на клапаны ESBE серии MG, G, F и BIV.

В магазине UniDim вы можете купить привод-контроллер ESBE CRC 141 для четырехходового клапана по выгодной цене с доставкой в любой город Украины.

Характеристики
Питание сервопривода 220 В

Написать отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!
Плохо Хорошо
  • Характеристики
  • Документация
  • Технические характеристики:

    • Электропитание 230 В переменного тока
    • Крутящий момент 6 Нм
    • Контроллер с компенсацией погодных условий.
    • Защита от превышения температуры возврата.
    • Возможность задать идеальную характеристическую кривую нагрева в зависимости от потребностей.
    • Контроллер со встроенным приводом.



    • Наличие: В наличии
    • Модель: 3084

    Технические характеристики:

    • Электропитание 230 В переменного тока
    • Крутящий момент 6 Нм
    • Контроллер с компенсацией погодных условий.
    • Защита от превышения температуры возврата.
    • Возможность задать идеальную характеристическую кривую нагрева в зависимости от потребностей.
    • Контроллер со встроенным приводом.
