Гідравлічні стрілки
Навіть досвідчені монтажники і проектувальники іноді забувають про застосування гідравлічної стрілки (гідравлічного розподільник) в системах опалення та водопостачання. А адже даний прилад обов'язковий до установки на котлах середньої та високої потужності і дає цілий ряд переваг. Купити гідравлічний роздільник (гідравлічну стрілку) недорого ви можете в компанії UniDim. Розглянемо як працює, влаштована і для чого потрібна гідравлічна стрілка більш детально.
Навіщо потрібна гідравлічна стрілка
В звичайних системах опалення все вторинні контури, що працюють на обігрів або ГВП, підключаються до загальної колекторної балки. Котловий насос також подає теплоносій безпосередньо на колектор. У такій ситуації, насоси вторинних контурів роблять дуже сильний вплив на роботу первинного контуру. Оскільки, кількість одночасно працюючих насосів змінюється, то при цьому виникає цілий ряд проблем:
- насоси не завжди забезпечують потрібну проектну продуктивність. Особливо це стосується малопотужних насосів, оскільки їм доводиться витрачати багато енергії на компенсацію впливу насосів високої потужності.
- робота циркуляційних насосів на постійних перевантаженнях може швидко вивести їх з ладу
- система опалення без гідравлічної стрілки неекономічна
- в зонних системах робота механізмів регулювання витрати (балансувальні клапани і т.п. ) призводить до гідравлічного розбалансування системи
- взаємний вплив насосів породжує паразитні течії, що може призводити до нагрівання радіаторів навіть на відключеному контурі опалення
- складність підбору циркуляційних насосів
Гідравлічна стрілка - пристрій, що дозволяє уникнути вищеописаних проблем.
Принцип роботи гідравлічної стрілки
Основне завдання гідравлічної стрілки - розділ первинного та вторинного контурів опалення. Звідси і назва пристрою - гідравлічний роздільник. Завдяки його використанню, тиск між подаючим і зворотним колекторами практично дорівнює 0 і визначається незначним опором протоку в гідравлічній стрілці. Крім того, це значення постійне і не залежить від того, скільки насосів вторинного контуру знаходяться в роботі.
Перепад тиску між опалювальними контурами подачі і повернення теплоносія є визначальною величиною для гідравлічного розрахунку системи опалення. Використання гідравлічної стрілки дозволяє зафіксувати цю величину на рівні до 0,4-0,5 м.вод.ст. Це не тільки спрощує розрахунок, а й сприяє роботі опалювальної системи без відхилень.
Через процеси змішування в гідравлічному роздільнику, температура подачі теплоносія буде відрізнятися від розрахованої без його установки. Зважаючи на це, при установці гідравлічної стрілки в уже існуючу систему опалення може знадобитися заміна або додавання радіаторів, конвекторів і т. п.

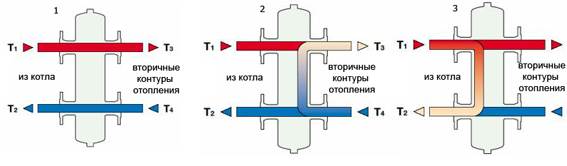

На малюнку нижче показані три режими роботи гідравлічної стрілки
- Вихідна температура від котла дорівнює температурі на вході контуру опалення. Найбільш поширений, традиційний варіант. Циркуляційні насоси первинного і вторинного контурів відповідають один одному. У розрахунках радіаторів опалення, теплих підлог приймається температура теплоносія, вироблена котлом.
- Вхідна температура вторинного контуру нижче температури подачі котла. У гідравлічній стрілці йде підмішування в подачу на контури опалення з обратки. Такий режим роботи гідравлічної може виникнути, якщо для теплопостачання досить одного з декількох котлів, що працюють в каскаді. Даний режим більше сприяє роботі котельного обладнання на максимальному ККД, а зниження вартості обладнання системи опалення.
- Вхідна температура котла вище температури обратки з опалювальних контурів. Такий режим роботи може бути вдалим для роботи з радіаторними панелями, традиційними твердопаливними котлами для запобігання низькотемпературної корозії.
Розміри, конструкція, розрахунок, підбір гідравлічного роздільник
Щоб правильно підібрати гідравлічну стрілку, потрібно правильно визначити її діаметр. Найбільш застосовуються два основних методи - трьох діаметрів і патрубків, що чергуються. Рекомендована максимальна швидкість руху теплоносія через перетин гідравлічної стрілки близько 0,2 м/сек.
Розрахунок діаметра гідравлічної стрілки можна виконати по залежності діаметра гідравлічної стрілки від:
- максимального протоку теплоносія в системі опалення
- максимальної потужності котельного обладнання
Підбір гідравлічної стрілки краще довірити фахівцям-теплотехніків або придбати вже готове обладнання.

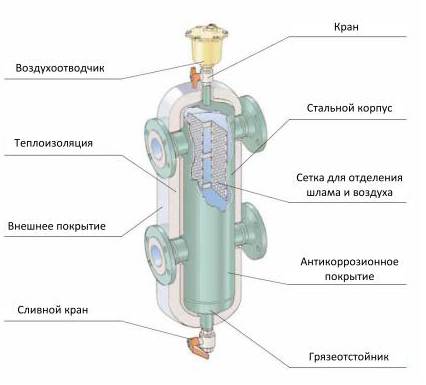

Конструкція гідравлічного роздільника:
Де купити гідравлічний роздільник (гідравлічну стрілку)
На сьогоднішній день, практично всі виробники котельного обладнання, комплектуючих для систем опалення та ГВП мають у своїй виробничій лінійці гідравлічні розподільники (гідравлічні стрілки.). BAXI, GIACOMINI, VAILLANT, AFRISO, DANFOSS і багато інших пропонують такі вироби у своєму асортименті. Як правило, вони вже укомплектовані теплоізоляцією, сепаратором шламу, відводом повітря.
Для вирішення особливих завдань гідравлічну стрілку купити можна і під замовлення в нашому магазині UniDim, вказавши необхідні параметри.
Слід зазначити, котли потужністю 40кВт мають обов'язково застосовуватися спільно з гідравлічною стрілкою. Без цього сервісна компанія просто не візьме котел на обслуговування.
