Буферні ємності для твердопаливних котлів широко застосовуються в Європі, але в Україні вони встановлюються порівняно нечасто. Це обладнання дає власнику, що опалює будинок вугіллям, дровами, брикетами, пелетами, значні переваги. Буферні ємності зберігають вироблене котлом тепло та сприяють підвищенню енергоефективності опалення. Вони є хорошим рішенням для опалення будинків твердопаливними котлами із зменшеною потужністю, тому що можуть цілодобово приймати тепло від теплогенератора та використовувати його при необхідності.

Одна з проблем, що виникає під час експлуатації твердопаливного котла - забезпечити оптимальне горіння твердого палива, і, як наслідок, підвищити ККД, збільшити інтервал між завантаженнями палива. Дрова, вугілля це не газ. Спеціального клапана, який Моментально може зменшити подачу палива в твердопаливному котлі немає. Є регулятор тяги, вентилятор чи димосос, які змінюють силу горіння, але це вирішує проблему лише частково. Найбільш оптимальне рішення - купити теплоакумулятор для твердопаливного котла.

На нашому сайті ви можете знайти як теплоакумулятори, так і твердопаливні котли. Висока якість обладнання від українських виробників.

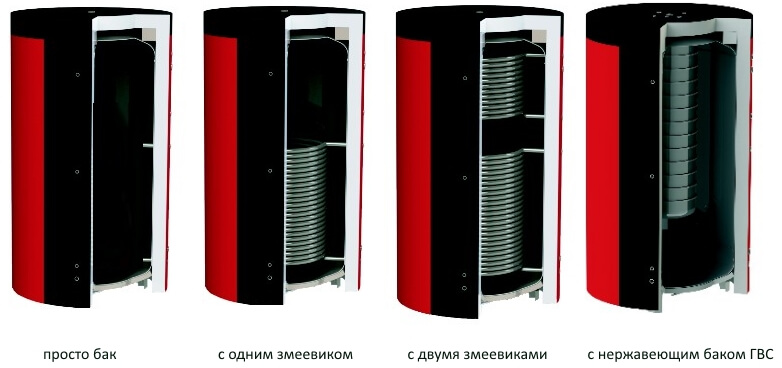

Теплоакумулятор для твердопаливного котла: з 1 і 2 змійовиками, з нержавіючим баком.

Призначення

Теплоакумулятор для твердопаливного котла призначений для накопичення надлишкової теплової енергії у вигляді гарячого теплоносія. Суть його роботи така - все тепло, яке на даний момент не потрібно для обігріву приміщень, накопичується в ємності і відбирається з нього за необхідності. Назва теплоакумулятор повністю описує його роботу - акумулювання тепла. Інші назви такого обладнання є “буферна ємність”, “акумулююча ємність”.

Він може працювати як на опалення, так і на опалення та гаряче водопостачання. Для нагрівання теплоносія може використовуватися одне основне джерело (твердопаливний котел) або кілька - основне та додаткові. Наприклад, твердопаливний котел та геліосистема. Або твердопаливний, геліосистема та електричний або газовий котел. Накопичувальний агрегат, крім оптимізації роботи твердопаливного котла, дозволяє використовувати нагрівальне джерело, енергія від якого найдешевша на певний. момент.

Конструкція

Теплоакумулятор для твердопаливного котла конструктивно є ємністю з вуглецевої сталі, утепленою і закритою захисним кожухом. Бак може бути всередині із покриттям або без нього. Також на ньому є патрубки котельного та нагрівального. контурів, для приєднання термометрів та зливу теплоносія.
Для використання кількох джерел нагріву в котел вбудовуються теплообмінники (змійовики), ТЕНи. Для забезпечення гарячого водопостачання усередині встановлюється нержавіючий бак або змійовик із нержавіючої труби.
Конструкція баків, що акумулюють, різна і залежить від розв'язуваних завдань.

Принцип роботи

Теплоакумулятор працює наступним чином. Нагрітий теплоносій прямує не відразу на радіатори або теплу підлогу, а накопичується в баку, що акумулює. У міру потреби в теплі теплоносій відбирається з бака і подається на радіатори або теплий. підлогу. Таким чином, і тверде паливо згоряє найбільше продуктивно, і комфорт у будинку підтримується на належному рівні.

Схема твердопаливного котла з теплоакумулятором.

Автоматизація процесу роботи здійснюється за допомогою регуляторів (термостатів), які керують роботою циркуляційних насосів, змішувальних клапанів, забезпечуючи максимально ефективну та безпечну роботу систем.

Як працює буферна ємність для твердопаливного котла?

В основу роботи буферної ємності (теплоакумулятора, що акумулює бака) покладено принцип зберігання гарячого теплоносія (найчастіше води). Підводи та відводи обладнання спроектовані таким чином, що навіть за наявності тонкого шару гарячої води вгорі, теплоакумулятор здатний приймати гарячу воду, зберігати та віддавати її за необхідності.

Призначення теплоакумулятора:

  • накопичення та збереження виробленого тепла, якщо його кількість надмірна;
  • зберігання гарячого теплоносія тривалий час з можливістю опалення навіть коли котел не працює;
  • дозволяє спалювати паливо в оптимальному режимі, найефективніше - підвищує ККД твердопаливного котла;
  • за наявності додаткового обладнання (нержавіюча ємність або змійовик) забезпечують будинок гарячою водою;
  • дозволяє використовувати кілька теплогенераторів у системі опалення. Наприклад, твердопаливний, електричний, газовий котел, сонячний колектор, тепловий насос у різних комбінаціях.

Коли встановлюється буферна ємність?

Хоча найчастіше буферні ємності встановлюються в парі з твердопаливним котлом, їх можна встановлювати і з будь-якими іншими теплогенераторами. Також немає проблем організувати подачу теплоносія на будь-якого споживача, радіатори, конвектори. або тепла підлога.

Твердопаливні котли

Буферні ємності дозволяють накопичувати тепло від котла на твердому паливі з максимально можливою ефективністю, забезпечують його безпечну роботу.

Теплові насоси

Теплові насоси за наявності буферної ємності працюють “без ривків”, що продовжує термін їхньої служби та знижує споживання електроенергії.

Сонячні колектори

Використання сонячних колекторів дозволяє знизити споживання дорогих джерел енергії і, таким чином, значно економити. Сонце безкоштовне. Для роботи теплоакумулятора з кількома джерелами тепла в нього вбудовуються змійовики або перед ним ставляться додаткові пластинчасті теплообмінники.

Каміни

Камін не лише спосіб естетичного, але неефективного обігріву. З використанням теплообмінника для знімання тепла та направлення його на зберігання в буферну ємність, камін стає енергоефективним.

Переваги та недоліки

Переваги:
  • заощаджує до 50% палива
  • продовження циклу роботи котла, збільшення міжзавантажувального інтервалу
  • можливість використання альтернативних, дешевих джерел енергії
  • підвищення безпеки роботи твердопаливного котла за рахунок відбору гарячого теплоносія, зменшення ймовірності його закипання, продовження терміну служби системи
  • можливість гарячого водопостачання
Недоліки:
  • подорожчання системи опалення
  • опалювальна система стає складнішою через більшу кількість циркуляційних насосів, змішувальних клапанів, контрольно-регулювальних пристроїв
  • потрібне додаткове місце для встановлення

Виробники твердопаливних котлів вказують ККД близько 80% і більше. Але реально таких показників досягти практично неможливо. Неправильне горіння палива, мала поверхня теплообміну, наявність сажі та смол на теплообмінних поверхнях зменшують енергоефективність котла, яке ККД може знизитися до 70%. Використовуючи з твердопаливним котлом буферну ємність, можна реально розраховувати на ККД в районі 70%. 70 проти 40 - різниця у витраті палива суттєва. Також, працюючи в парі з теплоакумулятором котел на твердому паливі працюватиме в номінальній потужності, що запобігає обростанню стінок теплообмінника сажею та смолою. Котел прийме стільки тепла скільки дозволяє теплообмінник, а основні втрати будуть тільки при розпалі та згасанні.

    Як вибрати теплоакумулятор для твердопаливного котла

    Підбір баку для твердопаливного котла, що акумулює, - комплексне завдання і його повинен виконувати спеціаліст-теплотехнік. При виборі враховуються характеристики споживача, кількість та характеристики джерел тепла, необхідність у пристрої гарячого водопостачання, місце встановлення бака (будинок / вулиця, розміри приміщення), але основним є об'єм.

    Орієнтовно вибрати обсяг можна, виходячи з таких умов:

    • акумулюючий бак повинен прийняти тепло від одноразового максимального завантаження твердопаливного котла;
    • об'єм теплоакумулятора приймається приблизно 50 л на кожен Вт потужності тепловиробника

    Наприклад, для котла потужністю 20 кВт (приблизно 200 кв. м опалювальної площі) підійде бак, що акумулює, на 1000 л.

    Нижче наведено таблицю теплової ємності акумулюючих баків (кількість тепла, яка може прийняти теплоакумулятор залежно від його об'єму та різниці температур у баку та подачі на опалювальні прилади):

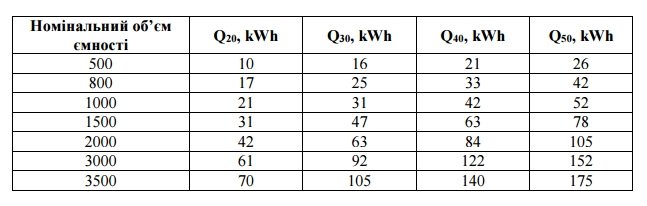

    Таблиця накопичення тепла для теплоакумулятора в залежності від ємності та різниці температур.

    Акумулюючий бак - хороша інвестиція, що швидко окупається, у свій будинок. І паливо економиться, і комфорт підвищиться, і термін служби системи триватиме. У нашому інтернет-магазині можна купити теплоакумулятор для твердопаливного котла та супутні комплектуючі - циркуляційний насос, триходові та запобіжні клапани, повітровідвідники, термостати занурювальні та накладні.

    А загалом, вибрати обсяг буферної ємності - завдання багатогранна та повинна враховувати індивідуальні особливості теплогенераторів, опалювального будинку, потреби по ГВП. Найкраще довірити її рішення спеціалісту-теплотехніку.
