Конструкція сталевих панельних радіаторів кардинально відрізняється від секційних алюмінієвих або біметалічних. Хоча принцип роботи один і той же - підвищення температури в приміщенні за рахунок гарячого теплоносія, що проходить через нього. При виборі опалювальних приладів, у спілкуванні з продавцями та монтажниками, часто доведеться чути фразу “сталевий радіатор 22” (або 33, 11, 10, 221. Що це означає і як враховувати під час вибору?

Типи сталевих панельних радіаторів

Конструктивно сталеві радіатори складаються з однієї або кількох панелей та приварених до них П-подібних конвекторів. По панелях протікає теплоносій, а конвектори служать підвищенню тепловіддачі (збільшення теплової потужності) устаткування. Для приєднання опалювальних труб на радіаторі передбачені спеціальні патрубки. На приладах із бічним підключенням чотири патрубки - по два з кожного боку, зверху та знизу. На приладах із підключенням знизу - два патрубки під спеціальний подвійний фітінг ("бінокль") розташовуються поруч знизу, посередині або збоку. Поверх радіатора встановлені декоративні грати.

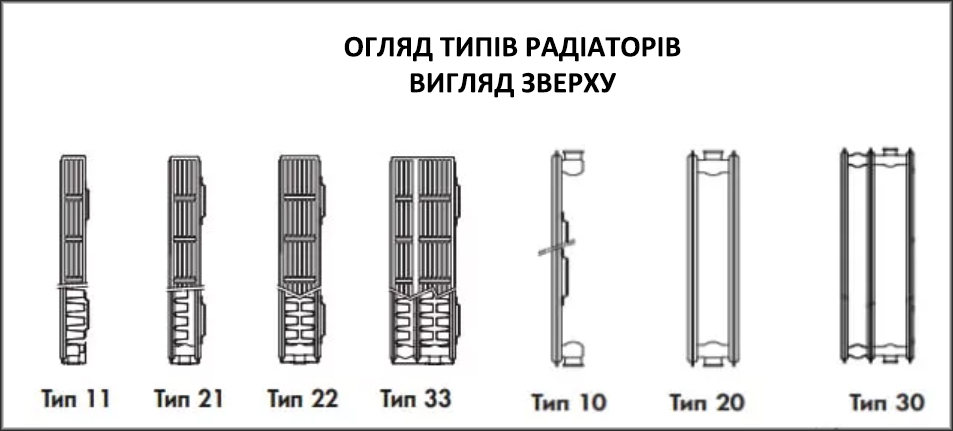

Тип сталевого радіатора визначається кількістю панелей та конвекторів. В асортименті продавців та виробників можна зустріти такі типи (у порядку зменшення попиту):

  • 22
  • 11
  • 33
  • 21
  • 10
  • 20
  • 30

Перша цифра вказує на кількість панелей, друга - конвекторів.



Розглянемо конструкцію на прикладі кількох приладів.

Сталевий радіатор 22

Сталевий панельний радіатор тип 22 має дві панелі та два ряди конвекторів. Конвектор розташований між панелей. До передньої панелі вони приварені ззаду, до задньої – спереду. Тип 22 набув найбільшого поширення, оскільки в ньому вдало поєднуються хороша теплова потужність та порівняно компактні розміри.

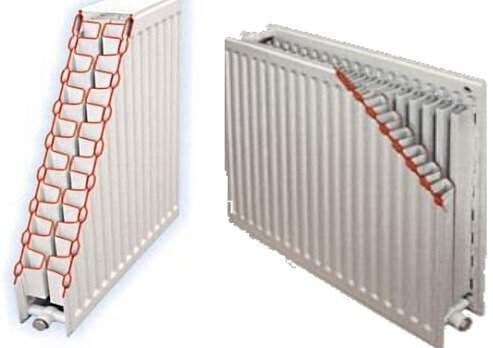

Сталевий панельний радіатор тип 22 у розрізі.

Сталевий радіатор 11

Радіатор 11 типу має одну панель і один ряд конвекторів. П-подібні конвектори приварені до задньої поверхні панелі, майже не видно. Такі радіатори серед інших типів (крім 10) мають меншу теплову потужність за аналогічних розмірів. Часто встановлюються в коридорах, санвузлах тощо.

Сталевий радіатор 20

Радіатор тип 20 виконаний з двох панелей без конвекторів. Такі прилади часто встановлюються в місцях із підвищеними санітарними вимогами - на них збирається значно менше пилу.

На що звернути увагу при виборі типу радіатора

Для опалення приміщення прилади підбираються тепловою потужністю. Вона може бути однаковою для радіаторів різних типів залежно від їх розмірів – довжини, висоти, глибини. Наприклад, приблизно однакову потужність для режиму 90/70/20 за EN442, близько 1300 Вт, матимуть сталеві радіатори STELRAD СОМРАСТ (бічне підключення) заввишки 500 мм:

  • тип 33 довжиною 500 мм;
  • тип 22 довжиною 700 мм;
  • тип 11 завдовжки 1200 мм.

Отже, при виборі типу сталевий радіатор має можливість маніпулювати між глибиною і довжиною. Для тонкого вікна підійде 33 тип. Тип 11 кращий для широкого вікна, він менше відступає від стіни. Сталевий радіатор 22 типу - найпоширеніший. Його глибина приблизно як у секційного - 100 мм, у ньому добре поєднуються розмір та продуктивність.
