Паяний пластинчастий теплообмінник нерозбірний. Промивка – єдиний спосіб якісного очищення такого теплообмінного обладнання.

Каталог пластинчастих паяних теплообмінників UniDim.

Регулярне проведення промивок дозволяє:

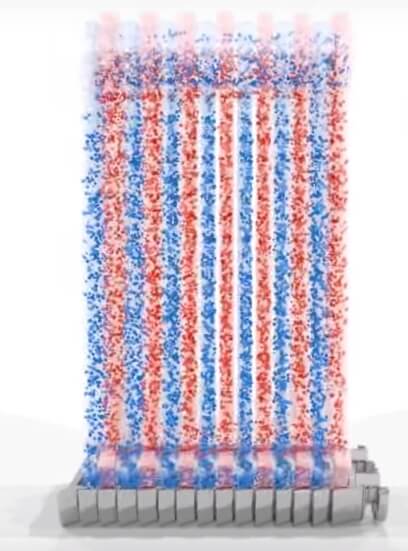

Схема пластинчастого теплообмінника.

  • продовжити термін служби паяного пластинчастого теплообмінника;
  • забезпечити проектний коефіцієнт теплопередачі;
  • підвищити енергоефективність системи;
  • забезпечити паспортний перепад тиску.

Коли виконується промивання

Інструкцію з промивання обладнання, що її поставляє, її періодичності зазвичай надає виробник / продавець. Показниками того, що паяний пластинчастий теплообмінник настав час промивати є наступне:

  1. Збільшений перепад тиску
    Якщо при всіх відкритих клапанах, різниця тисків на вході та виході перевищує вказаний у паспорті, можливо на теплообмінних поверхнях утворився накип. У цьому випадку необхідно здійснити очищення.
  2. Зменшений теплообмін
    Якщо є підозра на зменшення коефіцієнта теплообміну, слід перевірити на вході/виході температуру та витрату, а потім порівняти їх із паспортними даними. Ефективність теплообміну нижче паспортних даних - потрібне промивання

Промивання теплообмінника - що це

Промивання паяного пластинчастого теплообмінника передбачає прокачування через канали апарату рідини, що чистить, протягом певного часу. Чистяча рідина підбирається відповідно до виду опадів. Сила струменя потоку рідини, що чистить, зазвичай повинна перевищувати експлуатаційну приблизно в півтора рази.

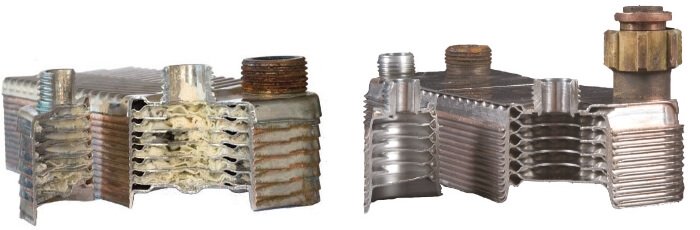

Паяний пластинчастий теплообмінник до і після промивання.

Під час експлуатації пристрою в заздалегідь жорстких умовах, з високою ймовірністю появи відкладення рекомендується використовувати апарат з додатковими патрубками для промивання. У цьому випадку для очищення не потрібно порушувати проектну обв'язку.

Чим очищати

В якості чистячих рідин для усунення відкладень з теплообмінних поверхонь найчастіше застосовуються слабкі розчини кислот. Хоча мінеральні кислоти мають більшу здатність руйнувати відкладення, їх краще використовувати тільки в крайніх випадках і з великою обережністю. Мінеральні кислоти, такі як соляна (HCl), азотна (HNO3 ), сірчана (H2SO4), фосфорна (H3PO4) викликають корозію нержавіючої сталі та міді, що може спричинити поломку теплообмінника або різко скоротити термін його служби. Для апаратів паяних міддю не слід застосовувати розчини, що містять аміак. Особливо обережним потрібно бути із сірчаною, соляною та азотною кислотами. За помилкової концентрації вони здатні зруйнувати нержавіючі пластини, мідний шов за кілька хвилин.

Фосфорна кислота

Може застосовуватись для очищення теплообмінників, труб у концентрації 2% з температурою 50℃ протягом близько 5 годин. Виявляє ефекти протруювання та пасивації. Вона краще для очищення нержавіючих поверхонь, ніж соляна кислота.

Мурашина кислота

Не розчиняє оксиди заліза, тому використовується разом із лимонною та іншими кислотами. Хороший і недорогий компонент у складі рідини для промивання. Видаляється спалюванням.

Оцтова кислота

Добре усуває карбонатні відкладення, але, як і мурашина кислота, не знімає оксиди заліза. За впливом оцтова кислота слабша за мурашину і застосовується для тривалого промивання.

Також у промивний розчин додаються ПАР та стабілізатори. Вони покращують якість промивання та зменшують корозію металів.

Особливості очищення пластинчастого теплообмінника

Якість і швидкість промивання будуть вищими, якщо напрям потоку рідини, що чистить, буде протилежним потоку агента. Зазвичай чистка починається зі слабкої кислоти, наприклад 5% фосфорної або оцтової.

Перед остаточним промиванням чистою водою кислота нейтралізується слабким 1-2% розчином бікарбонату або гідрооксиду натрію. Промивку закінчують, коли показник pH на індикаторному папері при вимірі на виході з теплообмінника становить 6-9.

Для спрощення та прискорення очищення теплообмінних апаратів призначені спеціальні пристрої - установки для промивання.

Акцентуємо увагу! Промивання паяного пластинчастого теплообмінника має виконуватися в точній відповідності до інструкцій виробника.
