Один із видів класифікації пластинчастих теплообмінників - спосіб з'єднання пластин. На сьогоднішній день найбільш поширеними є розбірні, зварні та паяні теплообмінники. Для опалення та водопостачання в основному застосовуються розбірні та паяні. Далі йтиметься про особливості конструкції, призначення, переваги паяних пластинчастих теплообмінників.

Конструкція паяного теплообмінника

Паяний теплообмінник - обладнання для організації теплообміну між рідкими та/або газоподібними середовищами. Конструктивно воно являє собою набір (пакет) пластин, з'єднаних по периметру пайкою. Отвори на пластинах забезпечують почерговий рух агента, що гріє і нагрівається. Нерозбірний.

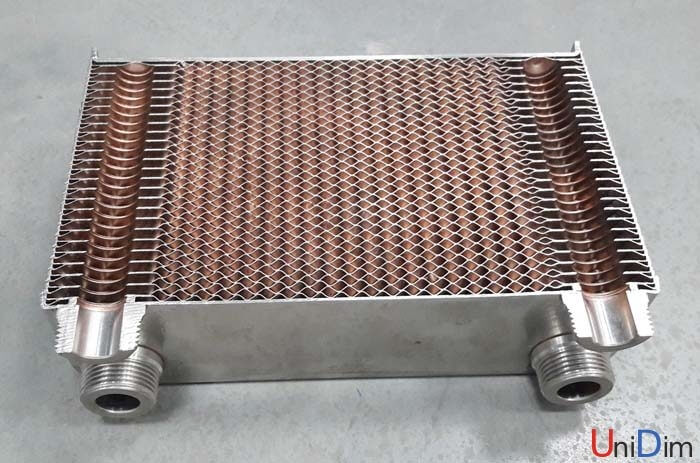

Паяний теплообмінник SECESPOL у розрізі.

Пластини паяного теплообмінника за своєю площею мають гофру (опуклості) вироблені методом штампування. Вона утворює канали по яких протікають середовища, що гріє і нагрівається. Оптимальне розташування проточних каналів забезпечує хороше співвідношення опорів витрати та ефективності теплообміну. Паяння у вакуумній печі забезпечує потрібну міцність та герметичність. Форма, напрямок та розміщення гофри має дуже важливе значення, так від неї багато в чому залежить потужність теплообмінника та його здатність до самоочищення (створення турбулентності у потоці). Для паяних теплообмінних апаратів це особливо важливо. Візерунок гофри часто є запатентованою власністю компаній-паяних виробників. пластинчастих теплообмінників.
Пайка пластин може виконуватися міддю, нікелем. У першому випадку їх називають міднопаянні, у другому - нікельпаяні. Підведення та відведення робочих агентів здійснюється через різьбові або фланцеві патрубки. На одноходових теплообмінниках 4 приєднувальні патрубки, на двоходових 6 патрубків.
Нижче наочна схема роботи одноходового паяного теплообмінника:

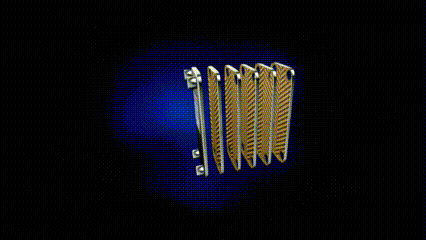

Паяний теплообмінник: схема руху робочих середовищ, анімація.

Для запобігання тепловтратам для паяного теплообмінника передбачена спеціальна теплоізоляція, яка найчастіше постачається опціонно.

Переваги паяного пластинчастого теплообмінника

Паянная конструкція - основна перевага (як і недолік) таких теплообмінників у порівнянні з розбірними. Дивлячись на які цілі їх використовувати і як експлуатувати.

Пластинчастий паяний теплообмінник вирізняється такими перевагами:

  • порівняно низька ціна порівняно з розбірним (приблизно на 20-40%);
  • монолітна конструкція - не вимагає розбирання для обслуговування;
  • апарати випускаються в широкому діапазоні потужностей, виконань - можна підібрати паяний теплообмінник для більшості завдань під потрібне поєднання температури та тиску;
  • компактні розміри;
  • тривалий термін експлуатації (при правильному обслуговуванні);

Головний недолік паяного теплообмінника - неможливість розбирання для чищення пластин. Прочищення паяного теплообмінника виконується хімічним способом – промивання спеціальними реагентами. Паяні апарати більш чутливі до забруднених середовищ та їх невідповідність заявленим параметрам може швидко вивести паяний теплообмінник з ладу або різко знизити його потужність.

Сфери застосування

Паянні теплообмінники знаходять широке застосування у багатьох сферах, у приватних будинках, квартирах, комунальному господарстві та промисловості. Зокрема це:

  • опалення та водопостачання;
  • пристрій індивідуальних теплових пунктів;
  • вентиляція та кондиціювання;
  • холодильні установки;
  • комплектація котлів, теплових насосів, станцій підігріву води, бойлерів;
  • теплообмінні процеси на виробничих підприємствах (енергетичний сектор, харчові, фармацевтичні, оздоровчі).

Класичне місце для паяного апарату – вторинний теплообмінник газового котла. Усі у когось будинку настінний газовий котел можуть побачити всередині паяний пластинчастий теплообмінник. Пристрій дуже компактний, але забезпечує нагрівання санітарної води зі швидкістю 11-13 л/хв і більше.

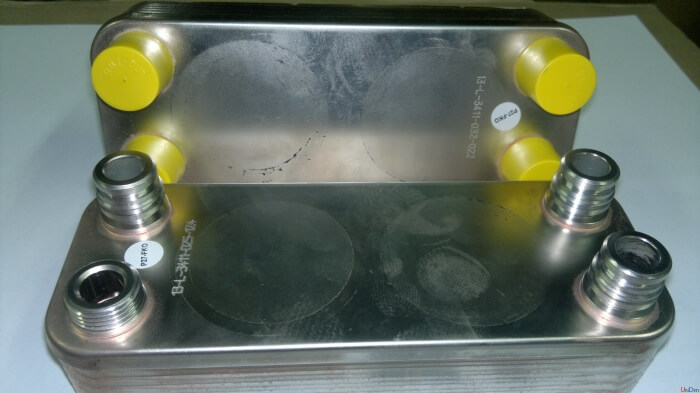

Паяний вторинний теплообмінник настінного котла VAILLANT.

Як вибрати паяний теплообмінник? Оптимальний варіант - звернутися до спеціалізованої компанії, де фахівець попросить заповнити спеціальну заявку, допоможе визначитися з параметрами та підбере апарат відповідним вимогам замовника.
