Серед складових, на яких спеціалізується наш інтернет-магазин опалення, водопостачання, кондиціювання UNIDIM - паянні пластинчасті теплообмінники. У цій статті ми розповімо про теплообмінники SECESPOL серії L-Line, які найбільш широко представлені в нашій лінійці, постійно присутні на складі та вдало поєднують високу якість виконання та хорошу ціну.

Теплообмінники SECESPOL L-Line

Основне призначення пластинчастого теплообмінного обладнання цієї серії - робота у складі стандартних охолоджувальних та нагрівальних систем. Паяння пластин виконується міддю або нікелем. Завдяки унікальній, оптимальній формі пропускних каналів, продукція серії L-Line – вдале поєднання високого коефіцієнту передачі тепла та вільного потоку. Паяння пластин робиться у вакуумній печі, що забезпечує виробам максимальну герметичність, довгий експлуатаційний термін, високу надійність. SECESPOL виробляє пластинчасті паяні теплообмінники з 2001 року. За 15 років обладнання виявило себе з дуже хорошого боку і є перевіреним рішенням для вентиляційних, охолоджувальних, опалювальних та інших систем - як у промисловості, так і на побутовому рівні. Особливості конструкції дозволяють випускати теплообмінники із підбором певних розмірів під конкретний тип теплообмінника. Для високих вимог до теплопередачі виконуються теплообмінники SECESPOL L-Line у двопотоковому виконанні.

Застосування

SECESPOL рекомендує використовувати пластинчасті теплообмінники L-Line:

  • для систем центрального опалення
  • при комплектації теплових насосів
  • у складі систем геотермального, сонячного нагріву
  • у печах та камінах з водяною сорочкою.

Опалювальні, вентиляційні, кондиціювальні, охолоджувальні системи - оптимальне місце роботи для теплообмінного обладнання L-Line.

Конструкція

Теплообмінники типу L-Line нерозбірні, проточні, протиточні. Поверхня теплообміну створюється з'єднаними в пакет за допомогою нікелевої або мідної пайки нержавійними гофрованими пластинами. Напрямок теплообмінних середовищ чергується у кожному другий канал. Підвідні і відвідні приєднувальні патрубки розташовані на кінцевих, захисних пластинах.

Матеріал пластин - нержавійна сталь

Матеріал припою - мідь або нікель.

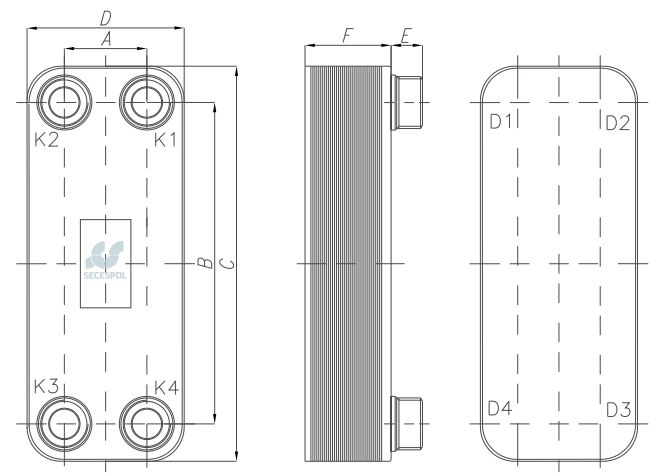

Технічне креслення

теплообмінники secespol

Позначення патрубків однопоточного пластинчастого теплообмінника SECESPOL L-Line:

К1 - вхід рідини, що нагріває(агента)

К4 - вихід рідини, що нагріває(агента)

К2 - вхід рідини, що нагрівається (агента)

К3 - вихід рідини, що нагрівається(агента)

Перелік типорозмірів, технологічні розміри, кількість пластин, маса вказані в таблиці нижче:

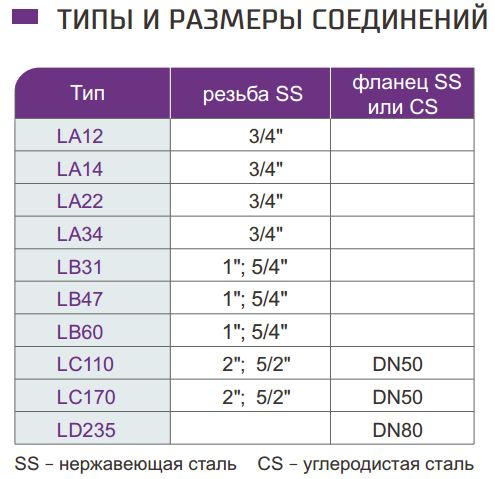

Розміри, тип (нарізь / фланець), матеріал приєднувальних патрубків:

теплообмінники secespol розміри

Типи потоків і розташування каналів

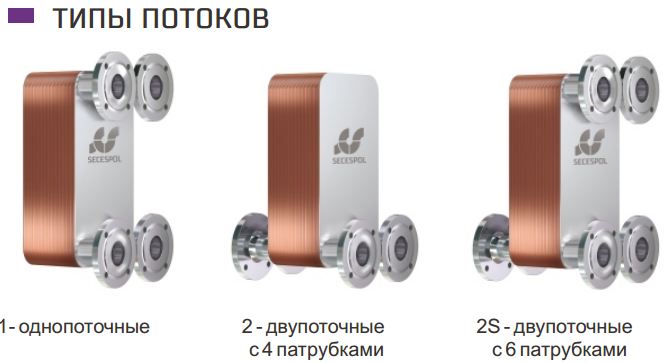

Паяні пластинчасті теплообмінники типу L-Line виготовляються:

  • однопоточними (позначення 1)
  • двопоточними з чотирма патрубками (позначення 2)
  • двопоточними з шістьма патрубками (позначення 2S)

Див. картинку нижче:

теплообмінники secespol L-line

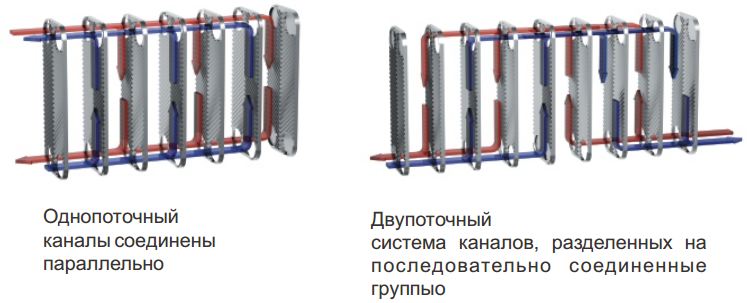

В однопоточних теплообмінниках напрямок теплообмінних каналов паралельний, в двопоточных - паралельний з розділенням на групи

теплообмінники secespol L-line

Агенти теплообмінника

Устаткування може працювати з такими агентами:

  • вода
  • повітря
  • гази та рідини, нейтральні до матеріалів теплообмінника
  • інші середовища після консультації виробника.

Теплоізоляція

Зниження теплових втрат, підвищення енергоефективності теплообмінника забезпечує застосування спеціальної теплоізоляції. Для теплообмінників типу L-Line SECESPOL пропонує ізоляцію з поліуретану з алюмінієвим покриттям. Конструктивно вона являє собою два відкриті короби зі спеціальними засувками та вирізами в потрібних місцях.

теплообмінники secespol L-line ізоляція
