Паянные пластинчатые теплообменники SECESPOL L-Line для отопления, вентиляции, охлаждения

пт, 13/05/2016 - 14:58 - unidim

Одни из комплектующих на которых специализируется наш интернет-магазин отопления, водоснабжения, кондиционирования UNIDIM - паянные пластинчатые теплообменники. В этой статье мы расскажем о теплообменниках SECESPOL серии L-Line, которые наиболее широко представлены в нашей линейке, постоянно присутствуют на складе и удачно сочетают высокое качество исполнения и хорошую цену.

Теплообменники SECESPOL L-Line

Основное назначение пластинчатого теплообменного оборудования данной серии - работа в составе стандартных охладительных и нагревательных систем. Пайка пластин производится медью или никелем. Благодаря уникальной, оптимальной форме пропускных каналов, продукция серии L-Line - удачное сочетание высокого коэффициента передачи тепла и свободного потока. Пайка пластин производится в вакуумной печи, что обеспечивает изделиям максимальную герметичность, долгий эксплуатационный срок, высокую надежность. SECESPOL производит пластинчатые паянные теплообменники с 2001 года. За 15 лет оборудование проявило себя в очень хорошей стороны и является проверенным решением для вентиляционных, охладительных, отопительных и других систем как в промышленности, так и на бытовом уровне. Особенности конструкции позволяют выпускать теплообменники с подбором определенных размеров под конкретный тип теплообменника. Для высоких требований к теплопередаче производятся теплообменники SECESPOL L-Line в двухпоточном исполнении.

Применение

SECESPOL рекомендует использовать пластинчатые теплообменники L-Line:

  • для систем центрального отопления
  • при комплектации тепловых насосов
  • в составе систем геотермального, солнечного нагрева
  • в печах и каминах в водяной рубашкой

Отопительные, вентиляционные, кондиционирования, охладительные системы - оптимальное место работы для теплообменного оборудования L-Line.

Конструкция

Теплообменники типа L-Line неразборные, проточные, противоточные. Поверхность теплообмена создается, соединенными в пакет с помощью никелевой или медной пайки, гофрированными нержавеющими пластинами. Направление теплообменных сред чередуется по направлению в каждый второй канал. Подводящие о отводящие присоединительные патрубки расположены на оконечных, защитных пластинах.

Материал пластин - нержавеющая сталь

Материал припоя - медь или никель

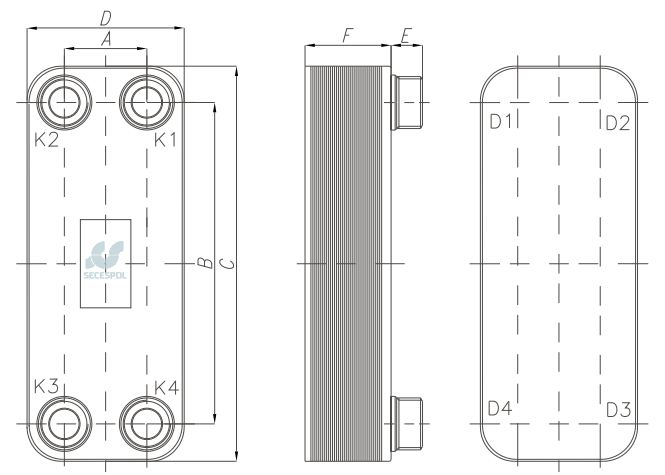

Технический чертеж



теплообменники secespol

Обозначение патрубков однопоточного пластинчатого теплообменника SECESPOL L-Line:

К1 - вход нагревающей жидкости (агента)

К4 - выход нагревающей жидкости (агента)

К2 - вход нагреваемой жидкости (агента)

К3 - выход нагреваемой жидкости (агента)

Перечень типоразмеров, технологические размеры, количество пластин, масса указаны в таблице ниже:

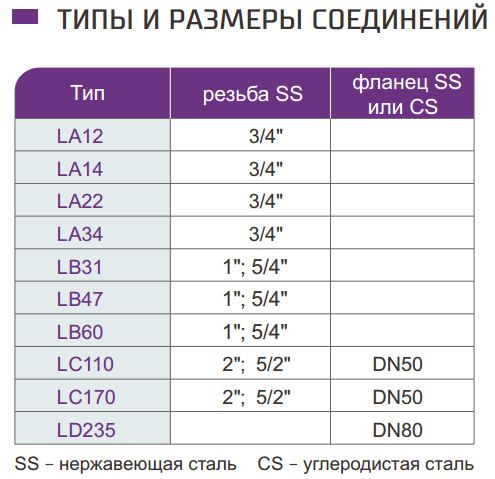

Размеры, тип (резьба / фланец), материал присоединительных патрубков:

теплообменники secespol схема



теплообменники secespol размеры

Типы потоков и расположение каналов

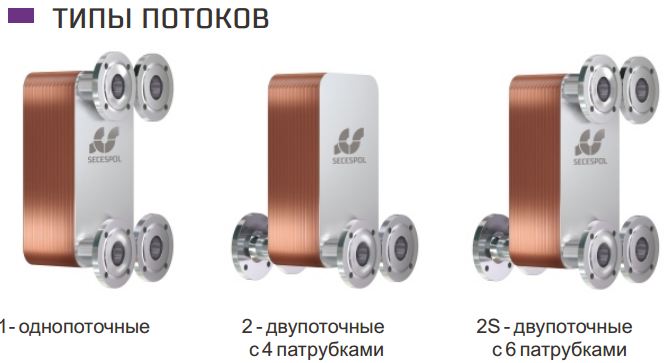

Паянные пластинчатые теплообменники типа L-Line изготавливаются:

  • однопоточными (обозначение 1)
  • двухпоточными с 4-мя патрубками (обозначение 2)
  • двухпоточными с шестью патрубками (обозначение 2S)

Смотри картинку ниже:

теплообменники secespol L-line

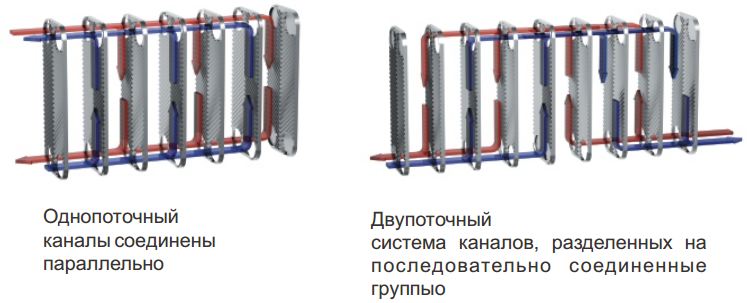

В однопоточных теплообменниках направление теплообменных каналов параллельное, в двухпоточных - параллельное с разделением на группы



теплообменники secespol L-line

Агенты теплообменника

Оборудование может работать со следующими агентами:

  • вода
  • воздух
  • газы и жидкости нейтральные к материалам теплообменника
  • другие среды после консультации производителя

Теплоизоляция

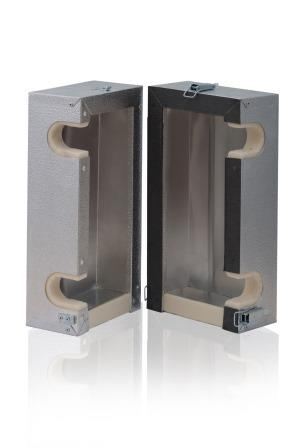

Снижение тепловых потерь, повышение энергоэффективности теплообменника обеспечивает применение специальной теплоизоляции. Для теплообменников типа L-Line SECESPOL предлагает изоляцию из полиуретана с алюминиевым покрытием. Конструктивно она представляет два открытых короба со специальными защелками и вырезами в нужных местах.



теплообменники secespol L-line изоляция
