Відомий німецький виробник складових для опалення та водопостачання компанія WATTS представила оновлену лінійку змішувальних вузлів FWR для систем поверхневого опалення.
Призначення
Нові насосно-регулювальні модулі з функцією змішування серії FWR призначені для підключення до колектора теплої підлоги та підтримання температури і витрати теплоносія в контурах на рівні, визначеному користувачем.
Конструкція

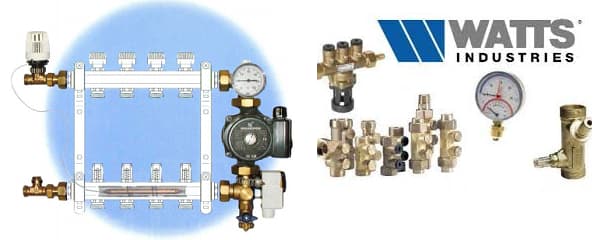

Модулі FWR складаються з наступних конструктивних елементів:
термостатичний клапан 1”
відсічний клапан з регулюванням 1”
термостатична головка з занурювальним датчиком
повітродоскидник
зливний клапан
термометр
аварійний термостат з накладним датчиком температури
приєднувальні фітинги.
Модуль може комплектуватися такими насосами: Wilo Yonos PARA 15/6, Grundfos Alpha2L 25-60, Wilo RS25/6-3.
Для захисту термостатичної головки від несанкціонованого втручання в асортименті ВАТТС є спеціальний антивандальний кожух.
Принцип роботи
Нормальна температура теплоносія в контурі теплої підлоги зазвичай не повинна перевищувати 50 град. Але на радіатори подається теплоносій з більшою температурою. Для отримання потрібної температури води шляхом змішування зворотки і подавання влаштовується змішувальний вузол.
У сучасних опалювальних системах найбільш поширені в якості точки змішування триходові клапани і, як у нашому випадку, термостатичні клапани в комплекті з термоголовкою з занурювальним датчиком.
Принцип роботи вузла підмісу FWR наступний. Капілярний датчик термостатичної головки постійно відстежує температуру теплоносія в подавальній колекторній балці.. При підвищенні температури понад встановлене значення, за допомогою розширення рідини в сильфоні термоголовки, термостатичний подавальний клапан прикривається. Завдяки цьому збільшується відбір теплоносія зі зворотки, його температура знижується і виходить на необхідний рівень. При цьому витрата теплоносія не зменшується. Такий спосіб регулювання називають пропорційним.
Для недопущення подавання до контуру теплої підлоги теплоносія з температурою, вищою за встановлену, насосно-змішувальний модуль оснащений аварійним термостатом. Прилад вимикає насос, щойно температура теплоносія перевищує встановлену на 5 град. С. Ця захисна функція дозволяє навіть за аварійних ситуацій уникнути серйозних проблем. Наприклад, розриву чи деформації стяжки тощо.
Для вибору потрібної температури на термоголовці передбачена спеціальна шкала, яка має сім положень. Температуру теплоносія можна регулювати у діапазоні 20-70 град. С. Встановлений на зворотці відсічний клапан підлягає налаштуванню за кількістю обертів. Кількість обертів на закриття залежить від опалювальної площі та необхідної теплової потужності. Параметри вказані в інструкції з монтажу.
Бренд WATTS - один з найавторитетніших серед фахівців з опалювальних та водопровідних систем. Чималою популярністю в Україні вже кілька десятиліть користуються редуктори тиску WATTS. Але асортимент компанії значно ширший і містить великий перелік компонентів інженерних систем: пластикові труби і фітинги, різноманітні клапани і крани, термоголовки, теплові пункти та безліч іншого обладнання. Нещодавно асортимент ВАТТС доповнено насосно-змішувальним модулем FWR для систем опалення підлоги.
