Як правильно підключити водяну рушникосушку в квартирі

Водяна сушарка для рушників може підключатися до різних джерел. У будинках з автономним опаленням або сучасних багатоквартирних вона приєднується до труби системи опалення та її підключення подібне до радіатора. У квартирах старого зразка ситуація дещо інша, там вона підключається до труби ГВП. Важливо правильно підключити водяну рушникосушарку до ГВП, оскільки в іншому випадку можна наробити “капостів” і собі, і іншим мешканцям, заживленим від стояка.

Старий добрий змійовик

У квартирах радянської забудови - а таких більшість - водяна сушарка для рушників виконана у формі змійовика “U”- або “М”-подібної форми і приєднується до труби гарячої води. Діаметр труби сушарки такий самий, що й в основного стояка. По суті, вона і є частиною стояка. На ній не має бути жодної запірної арматури, вільно пропускає воду, приєднана за допомогою зварювання.

Переваги такого виробу це:

• достатня пропускна спроможність (не погіршується гідравліка - усі користувачі отримують достатньо води з потрібними напором та температурою);
• проста конструкція;
• не потрібна додаткова обв'язка запірною арматурою;
• достатня теплова потужність для обігріву ванної кімнати;
• працює майже цілий рік - гарячу воду вимикають рідко.

Останнім часом чимало власників квартир міняють старий сталевий фарбований змійовик на новий з нержавіючої сталі. Це правильно. А ось наймати для встановлення некваліфікований персонал – це погано. Основні помилки, яких припускаються сантехніки під час заміни водяної рушникосушарки-змійовика такі:

• Завуження проходу на приєднаннях
  Часто приєднання виконують за допомогою труби меншого діаметру, що призводить до втрати напору на поверхах вище.
• обв'язування рушникосушарки запірною арматурою
  З встановленням нової водяної сушки для рушників "змійка" у місцях приєднання прикручують кульові крани. Робити це категорично заборонено, оскільки користувачі починають регулювати температуру. Це призводить до втрати напору у користувачів поза приладом.

Модельний ряд водяних сушок для рушників за останні десятиліття значно розширився. Дедалі більше власників квартир міняють змійовики на інші моделі. Особливою популярністю користуються нержавіючі “драбинки” та їхні модифікації.

Як правильно встановити сушарку для рушників типу “драбинка”?

Якщо сушка для рушників з труби типу “змійка” одного діаметру зі стояком забезпечує нормальну циркуляцію, то “драбинка” її не забезпечить і підключається інакше.


Підключення, як і в радіаторів, може бути бічним, діагональним або нижнім. Краще працюють бічне і діагональне, дещо гірше - нижнє.

При підключенні водяної рушникосушарки "драбинка" до стояка обов'язково має бути байпас (прямий або зміщений) - пряма труба без будь-якої арматури між точками врізання.

Аматори (а деколи й фахівці) часто вважають, що за наявності байпасу гаряча вода не циркулюватиме через сушарку для рушників. Буде просто "проскакувати" через байпас. Це не так. Спрацьовує принцип гравітаційного насосу. Теплоносій в рушникосушарці вистигає, опускається донизу і надходить в стояк (при русі гарячої води знизу догори). Так відбувається "кругообіг теплоносія в рушникосушарці"

Правильне підключення рушникосушарки передбачає дотримання наступних правил:

1. Для бічного та діагонального підключення верхнє відведення від стояка має бути вищим від приєднання до сушарки, нижнє - нижчим. Для нижнього підключення відведення на стояку мають бути нижче від приєднань до сушарки для рушників.
2. Для нормальної циркуляції потрібно дотримуватися ухилу труб за ходом руху теплоносія приблизно 5-35 мм/м. В разі відстані до приладу в межах пари метрів та встановлення труби великого діаметру (від 32 мм) можна монтувати їх без ухилу.
3. Неприпустимі значні вигини труби догори або донизу, бо вони викликають повітряні пробки та порушення руху води через рушникосушарку.
4.  Не повинно бути завужень по трубі від стояка до рушникосушарки.
5. Байпас обов'язковий. Діаметр байпасу має дорівнювати діаметру стояка. Або менше на один розмір (при циркуляції згори донизу, не більше)
6. Труби та кульові крани від стояка до сушки для рушників мають бути не меншими DN20 (PPR 25 мм), краще більше.
7. Труби від стояка до сушарки рекомендується “одягти” у спінений поліетилен чи каучук, що захистить їх від механічних пошкоджень та надмірних прогинів, зменшить тепловтрати.

Приклади правильного підключення водяних сушарок для рушників різними способами

Бокове підключення

Нижче найпоширеніший варіант правильного підключення водяної сушки для рушників до ГВП збоку:<



Можливі й інші варіанти



Для 2-го варіанта у верхній точці сушарки обов'язково має бути передбачений кран Маєвського.

Діагональне підключення

Діагональне підключення дає більш рівномірний прогрів приладу.



Нижнє підключення

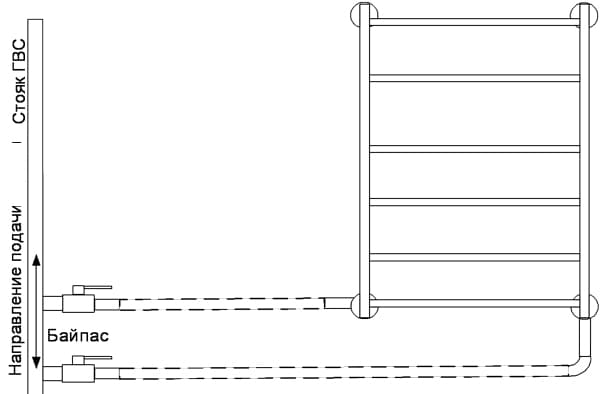

Підключення водяної сушки для рушників знизу виглядає естетичніше, дозволяє сховати труби в одній штробі. Однак воно менш ефективне, ніж, наприклад, бічне. Найбільш поширений спосіб на схемі нижче:

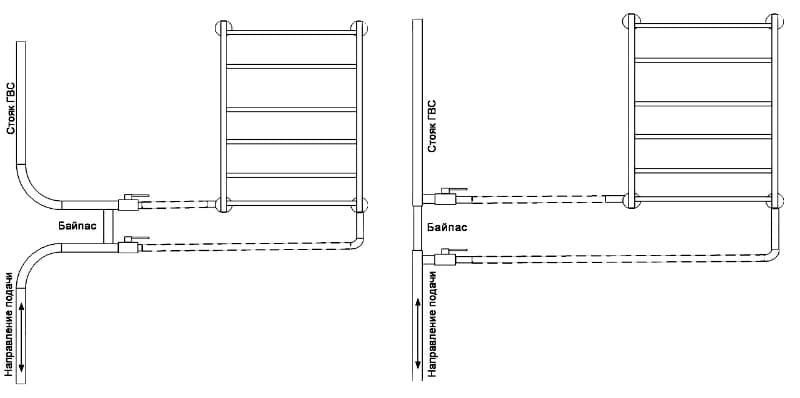

Інші варіанти нижнього підключення зі зміщенням та завуженням байпаса:



Тепер ви знаєте як правильно підключити водяну сушку для рушників типу “драбинка” чи подібні. Кваліфіковане встановлення і напору в стояку не зменшить, і циркуляцію в приладі не порушить.
