Водяной полотенцесушитель может подключаться к разным источникам. В домах с автономным отоплением или современных многоквартирных он присоединяется к трубе системы отопления и его подключение подобно радиатору. В квартирах старого образца ситуация несколько иная и он подключается к трубе ГВС. Важно правильно подключить водяной полотенцесушитель к ГВС, так как в противном случае можно наделать “пакостей” и себе, и другим жильцам, запитанным от стояка.

Старый добрый змеевик

В квартирах советской застройки, а таковых большинство, водяной полотенцесушитель выполнен в форме змеевика “U”- или “М”-образной формы и присоединяется к трубе горячей воды. Диаметр трубы сушилки такой же, как и основного стояка. По-сути он и есть частью стояка. На нем не должно быть никакой запорной арматуры, свободно пропускает воду, присоединен с помощью сварки.

Полотенцесушитель змеевик в квартире в ванной.Преимущества такого изделия это:

  • достаточная пропускная способность (не ухудшается гидравлика - все пользователи получают достаточно воды с нужными напором и температурой);
  • простая конструкция;
  • не требуется дополнительная обвязка запорной арматурой;
  • достаточная тепловая мощность для обогрева ванной комнаты;
  • работает почти круглогодично - горячую воду отключают редко.

В последнее время многие владельцы квартир меняют старый стальной крашеный змеевик на новый из нержавейки. Это правильно. А вот наем для установки неквалифицированного персонала - это плохо. Основные ошибки, которые делают сантехники при замене водяного полотенцесушителя-змеевика следующие:

  • Заужение прохода на присоединениях
    Часто присоединения выполняют с помощью трубы меньшего диаметра, что ведет к потере напора на этажах выше.
  • обвязка полотенцесушителя запорной арматурой
    С установкой нового водяного полотенцесушителя "змейка" в местах присоединения устанавливают шаровые краны. Делать это категорически запрещено, так как пользователи начинают регулировать ими температуру. Это ведет к потере напора для пользователей за прибором.

Модельный ряд водяных полотенцесушителей за последние десятилетия значительно расширился. Все больше владельцев квартир меняют змеевики на другие модели. Особой популярностью пользуются нержавеющие “лесенки” и их модификации.

Как правильно установить полотенцесушитель типа “лесенка”?

Если полотенцесушитель из трубы типа “змейка” одного диаметра со стояком обеспечивает нормальную циркуляцию, то “лесенка” ее не обеспечит и подключается по-другому.
Подключение, как и у радиаторов может быть боковым, диагональным или нижним. Лучше работают боковое и диагональное, несколько хуже - нижнее.

При подключении водяного полотенцесушителя “лесенка” к стояку обязательно должен присутствовать байпас (прямой или смещенный) - прямая труба без какой-либо арматуры между точками врезки.

Неспециалисты (а иногда и специалисты) часто считают, что при наличии байпаса горячая вода не будет циркулировать через полотенцесушитель. Будет просто "проскакивать" через байпас. Это не так. Срабатывает принцип гравитационного насоса. Теплоноситель в полотенцесушителе остывает, опускается вниз и уходит в стояк (при движении горячей воды снизу вверх). Так идет “круговорот теплоносителя в полотенцесушителе”.

Правильное подключение полотенцесушителя подразумевает соблюдение следующих правил:

  1. Для бокового и диагонального подключения верхний отвод от стояка должен быть выше присоединения к сушилке, нижний - ниже для. Для нижнего подключения - выводы на стояке должны быть ниже присоединений к полотенцесушителю.
  2. Для нормальной циркуляции нужно соблюдать уклон труб по ходу движения теплоносителя примерно 5-35 мм/м. При расстоянии до прибора в пределах пары метров и установке трубы большого диаметра (от 32 мм) можно их монтировать без уклона.
  3. Недопустимы значительные изгибы трубы вверх или вниз, так они вызывают воздушные пробки и нарушение движения воды через полотенчик.
  4. Не должно быть заужений по трубе от стояка до полотенцесушителя.
  5. Байпас обязателен. Диаметр байпаса должен равен диаметру стояка. Или меньше на один размер (при циркуляции сверху вниз, не более).
  6. Трубы и шаровые краны от стояка к полотенцесушителю должны быть не менее DN20 (PPR 25 мм), лучше больше.
  7. Трубы от стояка до сушилки рекомендуется “одеть” во вспененный полиэтилен или каучук, что защитит их от механических повреждений и избыточных прогибов, уменьшит теплопотери.

Примеры правильного подключения водяных полотенцесушителей разными способами

Боковое подключение

Ниже наиболее распространенный вариант правильного подключения водяного полотенцесушителя к ГВС сбоку:

Боковое подключение водяного полотенцесушителя.

Возможны и другие варианты

Боковое подключение полотенцесушителя - варианты.

Для 2-го варианта в верхней точке сушилки обязательно должен быть предусмотрен кран Маевского.

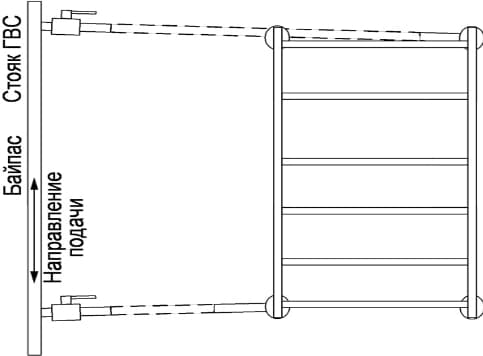

Диагональное подключение

Диагональное подключение дает более равномерный прогрев прибора.

Нижнее подключение

Подключение водяного полотенцесушителя снизу выглядит более эстетично, позволяет спрятать трубы в одной штробе. Однако оно менее эффективно, чем, например, боковое. Наиболее распространенный способ на схеме ниже:

Подключение полотенцесушителя лесенка снизу.

Другие варианты нижнего подключения со смещением и заужением байпаса.

Варианты нижнего подключения полотенцесушителя.

Теперь вы знаете как правильно подключить водяной полотенцесушитель типа “лесенка” или подобные. Квалифицированная установка и напор в стояке не уменьшит, и циркуляцию в приборе не нарушит.
