Существуют разные типы теплообменных аппаратов. Они могут быть пластинчатыми паяными или разборными, трубчатыми, кожухотрубными, элементными и другими. Один из типов - змеевиковые. О них читайте далее.

Теплообменник-змеевик — это тип теплообменного устройства, в котором тепло передаётся через трубку, свернутую в спираль. Трубка имеет змеевидную форму откуда и пошло название "змеевик", Змеевик может находиться внутри бака или располагаться отдельно, в составе систем отопления, горячего водоснабжения или охлаждения.

Устройство и принцип работы змеевика

Змеевик — это изогнутая труба. Обычно из меди, нержавеющей или углеродистой стали, черного металла с покрытием, по которой проходит теплоноситель (вода, пар, антифриз и т.п.). Теплоноситель нагревает или охлаждает среду, окружающую его. Например, воду в бойлере или баке.

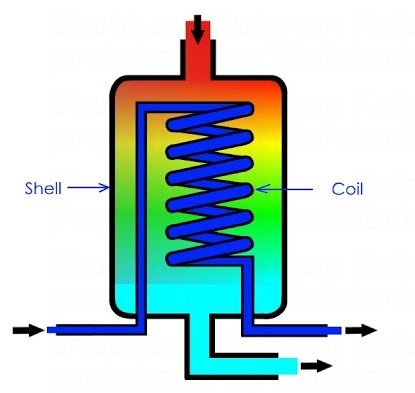

змеевик теплообменник схема

Благодаря спиралевидной форме увеличивается площадь теплообмена, что повышает эффективность теплообменного устройства.

Змеевиковые теплообменники, благодаря своей компактности, эффективности и способности работать в различных условиях, используются во множестве отраслей.

Где применяются теплообменники-змеевики

Основные сферы применения змеевиковых теплообменников следующие:

  • Горячее водоснабжение
    Широко используются для подогрева воды в жилых домах, гостиницах, больницах, стадионах и других комплексах. Котел направляет горячую воду или пар внутри змеевика, передавая тепло воде в баке. Некоторые модели бойлеров косвенного нагрева имеют встроенный змеевиковый теплообменник для нагрева воды.
  • Отопление
    В котлах и бойлерах для передачи тепла от источника нагрева к теплоносителю. Змеевики часто устанавливаются в теплоаккумуляторах. Эффективны при использовании альтернативных источников обогрева (солнечные коллекторы).

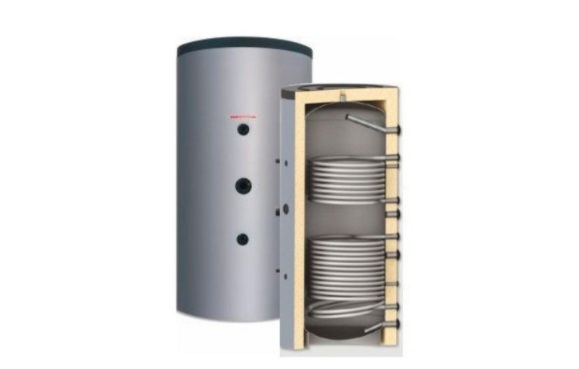

       змеевик теплообменник в теплоаккумуляторе
  • Кондиционирование и охлаждение
    Применяются как испарители или конденсаторы, где хладагент циркулирует внутри змеевика, поглощая или отдавая тепло.

Змеевики широко применяются в разных отраслях промышленности:

  • Химическая и нефтехимическая промышленность
    Для нагрева, охлаждения, конденсации и испарения различных сред, в том числе агрессивных, благодаря возможности использования коррозионностойких материалов (например, нержавеющей стали).
  • Пищевая промышленность:
    Для пастеризации, стерилизации, охлаждения и нагрева пищевых продуктов и напитков.
  • Энергетика
    В тепловых электростанциях, атомных электростанциях, котельных установках для различных процессов теплообмена.
  • Металлургия
    Для охлаждения оборудования и процессов.
  • Фармацевтика:
    Для точного контроля температуры в производстве лекарств.

Преимущества теплообменника змеевика

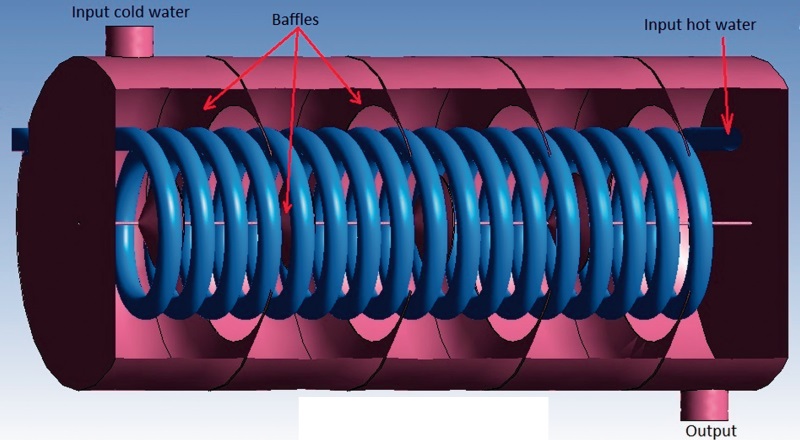

змеевик теплообменник в баке

В сравнении с другими типа аппаратов змеевики обладают рядом преимуществ.

  • Простота конструкции и надежность.
  • Эффективная теплопередача при компактных размерах.
  • Возможность использовать разные типы теплоносителей.
  • Занимают относительно мало места.
  • Хорошая передача тепла благодаря большой поверхности теплообмена.
  • Могут быть изготовлены различных форм и размеров, включая спиральные, зигзагообразные и многозаходные.
  • Устойчивость к высокому давлению и температуре: Могут работать в условиях высоких температур и давлений.
  • При использовании материалов, таких как нержавеющая сталь, они устойчивы к воздействию агрессивных сред.
  • Способны выдерживать деформации, вызванные температурными перепадами.

Змеевиковые теплообменники - универсальное и эффективное решение для множества задач по передаче тепла в самых разных сферах.
