Теплообменник фреон-вода - особенности

Теплообменник фреон-вода, или просто фреоновый, теплообменник хладагента к воде, обычно используется в процессах охлаждения, кондиционирования воздуха и нагрева в тепловых насосах и т. д. Это устройство с относительно узким спектром применения из-за обрабатываемой среды. Если вы хотите узнать, что такое теплообменник фреон-вода и где он используется, обязательно прочитайте статью ниже. Вы узнаете, как работает фреоновый теплообменник, как он устроен, в каких отраслях и для каких целей он используется.

Посмотреть каталог пластинчатых теплообменников.

Что такое теплообменник фреон-вода?

Теплообменник фреон-вода — это паяный пластинчатый теплообменник, конструкция которого позволяет ему работать с двумя средами в разных агрегатных состояниях. Одна из сред — это жидкость, чаще всего, вода или вода с гликолем, а другая — это газ, например, фреон, R404, R32, R290 или аналогичный.

Фреоновый теплообменник применяется в различных системах охлаждения и кондиционирования воздуха, где необходима эффективная передача тепла.

Испаритель или конденсатор

Теплообменник фреон-вода используется в качестве испарителя в холодильных установках, тепловых насосах и кондиционерах. При этом всегда учитывается максимальное рабочее давление, которое может возникнуть в такой установке, поскольку каждый теплообменник имеет максимально допустимое рабочее давление.
Испарители холодильных установок или испарители тепловых насосов являются ключевыми компонентами с точки зрения работы каждого из вышеперечисленных устройств. Это устройства, отвечающие за теплообмен между различными средами. В испарителе тепло из окружающей среды передается в среду хладагента. В результате подвода тепла хладагент (например, фреон) меняет свое состояние с жидкого на газообразное. Этот процесс обычно называют испарением.

Конденсатор второе применение фреонового теплообменника/ Теплообменник фреон-вода также используется в качестве конденсатора , который является вторым по значимости устройством по теплообмену в тепловых насосах, кондиционерах и холодильных установках. Конденсатор холодильного оборудования или конденсатор теплового насоса является основополагающим элементом в холодильном цикле вышеупомянутых устройств. Его задача — преобразовать газообразную среду хладагента (например, фреон) в жидкое состояние. Этот процесс происходит после того, как газообразный хладагент предварительно испарился и поглотил тепло в испарителе.

Фреоновые теплообменники имеют характерные соединения. Трубы под пайку для газовых сред (фреона). 2-й канал традиционно резьбовой и предназначен для воды. Но самая важная особенность - это устойчивость к высокому давлению, создаваемому хладагентами.

Как работает пластинчатый теплообменник фреон-вода?

Пластинчатый теплообменник хладагента — это устройство, которое позволяет осуществлять теплообмен между двумя веществами: газом — например, фреоном, и жидкостью — например, гликолем или водно-гликолевой смесью. Это возможно благодаря применению специальной конструкции, состоящей из пластин, через которые обе среды протекают без смешивания (что имеет решающее значение). Таким образом, пластинчатый теплообменник хладагента обеспечивает эффективный и быстрый теплообмен между двумя средами находящимися в разных агрегатных состояниях.

Стоит отметить, что конструкция пластинчатого теплообменника фреон-вода адаптирована для работы с газами под высоким давлением, до 4,5 МПа (или 45 бар). Это основной фактор, который позволяет использовать теплообменники и с газовыми средами, поскольку эти среды, как правило, работают при высоких давлениях. Если теплообменник не сертифицирован как минимум на 40-45 бар - его нельзя использовать в качестве агрегата для хладагента, фреона или аналогичного газа.

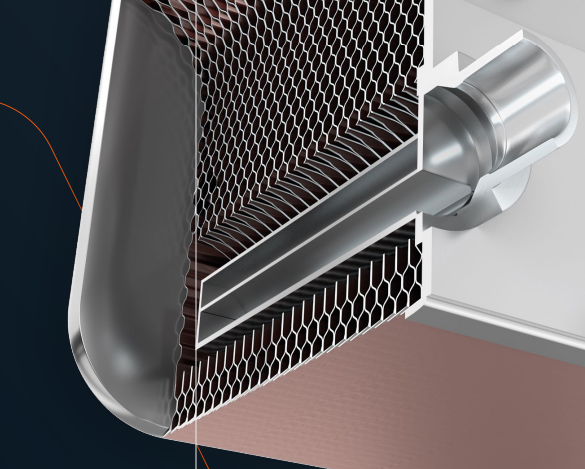

Конструкция фреонового теплообменника

Теплообменники фреон-вода состоят из ряда пластин, спаянных вместе, как типичный пластинчатый теплообменник. Пластины имеют специальные каналы, по которым текут жидкости, что обеспечивает быстрый и эффективный теплообмен. Теплообменник изготовлен из высококачественных материалов, устойчивых к коррозии и обеспечивающих долговечность устройства (нержавеющая сталь 316L, спаянная в вакууме с медью). Соединение с газовой средой имеет немного меньший диаметр, чем соединение с жидкой средой.

Благодаря своей конструкции и свойствам пластинчатый тип теплообменников широко применяется в различных отраслях, таких как химическая промышленность, энергетика или пищевая промышленность.

Разница заключается в производственном процессе, особенно в пайке, поскольку теплообменник «фреон-вода» должен быть более прочным и устойчивым к давлению.

Где используется теплообменник фреон-вода?

Теплообменник хладагента с водой используется во многих отраслях промышленности. Он часто используется в кондиционерах и холодильниках, где он служит конденсатором. Кроме того, фреоновые теплообменники также используются в холодильных устройствах, таких как охладители, морозильники и витрины, для поддержания надлежащей температуры и предотвращения порчи продуктов питания. Помимо холодильного сектора, холодильные теплообменники также можно найти в химических, фармацевтических и промышленных процессах, где требуется эффективное охлаждение или нагревание веществ для поддержания стабильных условий производства.

Теплообменники фреон-вода используются в следующих устройствах:

• тепловые насосы (в этом случае фреоновый теплообменник может выполнять функции испарителя теплового насоса и конденсатора теплового насоса ),
• кондиционеры (в отрасли вентиляции и кондиционирования фреоновый теплообменник успешно применяется в качестве испарителя и конденсатора кондиционера ),
• холодильные установки (в свою очередь, в холодильной промышленности фреоновый теплообменник используется в качестве испарителя и конденсатора холодильного агрегата ).

С какими хладагентами работают фреоновые теплообменники?

 Пластинчатые фреоновые теплообменники работают со следующими хладагентами:

• R32 - дифторметан. Этот хладагент используется в системах кондиционирования воздуха, тепловых насосах, холодильной технике - например, при перевозке продуктов питания (рефрижераторы).
• R404A - это смесь дифторметана, пентафторэтана и гексафторпропена. Этот хладагент используется в промышленном охлаждении.
• R407C - это смесь дифторметана, пентафторэтана и октафторпропана. Используется в кондиционировании воздуха и холодильной технике.
• R410A - это смесь дифторметана и пентафторэтана. В настоящее время один из самых популярных хладагентов. Используется в системах кондиционирования воздуха и тепловых насосах.
• R290 — аналогичный вышеописанному, абсолютно безопасный, набирающий популярность в последние годы хладагент.
• много других хладагентов, которые, как правило, похожи

Теплообменники фреон-вода-вода предназначены для эффективного обмена теплом между хладагентом и охлаждаемой средой. Упомянутые выше газы используются из-за их хороших термодинамических свойств и химической стабильности. Благодаря взаимодействию с этими хладагентами пластинчатые фреоновые теплообменники эффективны и надежны в кондиционировании воздуха, тепловых насосах, промышленном охлаждении или производстве льда.

Что отличает холодильные теплообменники от традиционных пластинчатых теплообменников?

Теплообменники фреон-вода отличаются от традиционных пластинчатых теплообменников жидкость-жидкость конструкцией, позволяющей работать с газами. К этим отличиям можно отнести наличие соединений для газовых сред и конструкцию, гарантирующую устойчивость теплообменника к высоким давлениям, достигающим до 45 бар (4,5 МПа). Для сравнения, пластинчатые теплообменники, предназначенные для работы с жидкостями, обычно имеют сертификацию только на 20-30 бар.

Использование традиционного пластинчатого теплообменника вместо фреонового

Некоторые убеждены, что можно спроектировать установку с хладагентами типа R32, R404, R407, R410, R290 или аналогичными - гарантируя, что параметры давления около 25-30 бар не будут превышены. Это означало бы возможность использования стандартного - более дешевого теплообменника жидкость-жидкость, сертифицированного на 30 бар. Однако, это довольно поспешные и рискованные действия:

Изменчивость давления в газовых средах по существу не контролируется, и такие среды имеют тенденцию испытывать резкие колебания давления в зависимости от изменений температуры, к которым традиционные теплообменники обычно не готовы (риск утечки). Более того, такие среды быстро достигают гораздо более высоких давлений с ростом температуры. В некоторых системах давление может превышать 25-30 бар уже при 30-35 градусах Цельсия. Это заставило бы нас эксплуатировать наш бытовой тепловой насос (профессиональный или от холодильной установки - неважно) только при экстремально низких температурах, что явно сделало бы его нефункциональным.

Последний аспект — это гарантийное покрытие производителями теплообменников. В большинстве случаев простое использование теплообменника с максимальным рабочим давлением 30 бар — с газовыми средами или хладагентом — может привести к аннулированию гарантии как к ненадлежащему использованию. Объяснять, что наша система не превышала давления выше 30 бар — по сути бессмысленно, так как любой эксперт скажет, что указанные среды, как правило, работают при значительно более высоких давлениях и, по сути, их использование по своей сути означает, что мы не сможем доказать, что наша система не превышала указанные параметры. Следы пайки или сварки на соединениях — обычно будут явным доказательством использования газовых сред. Поэтому стоит подумать, стоит ли рисковать при создании собственного теплового насоса — вероятно, лучшим решением всегда будет покупка теплообменника фреон-вода.
