Тиск в котлі опалення

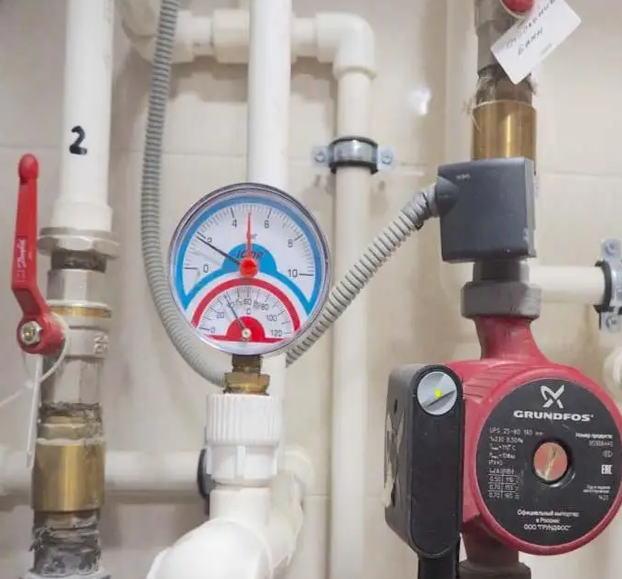

Яким має бути тиск у системі опалення

Для коректної роботи всієї системи опалення та її окремих компонентів тиск теплоносія повинен перебувати у певних межах. При цьому, для систем різних типів та поверховості тиск буде різним.

• Приватні будинки (закриті системи з котлом):
  Робочий тиск води підтримується в діапазоні 1,5-2,0 бар. При падінні нижче 1 бар котел може вимкнутись, а при перевищенні 3 бар спрацює запобіжний клапан.
• Багатоквартирні будинки (централізоване опалення):
  Тиск зазвичай 2,5–4,0 бар, оскільки система обслуговує кілька поверхів і потребує більшого натиску.
• Мінімальний тиск:
  Тиск теплоносія в закритій системі не повинен опускатися нижче 0,8-1,0 бар. Інакше циркуляція теплоносія порушується і котел може аварійно вимкнутись.
• Максимальний тиск:
  Для побутових котлів межа зазвичай 3 бар. При перевищенні відкривається запобіжний клапан, скидаючи зайву воду.

Погляньте каталог котлів твердопаливних. газових. електричних у нашому інтернет-магазині.

Нижче в таблиці зведено, яким має бути тиск у системі опалення залежно від типу та поверховості.

Чому котел піднімає тиск

Зростання тиску в котлі опалення майже завжди пов'язане з неправильною компенсацією розширення теплоносія або з порушенням циркуляції. Нижче найпоширеніші причини.

Основні причини, чому котел піднімає тиск

• Розширювальний бак
  Може бути пошкоджений або неправильно налаштований розширювальний бак. Це найчастіша причина.
• Пошкоджена мембрана в баку втратила тиск.
• Бак занадто малий для обсягу системи.
• Низький тиск у камері повітря (нижче 0,8–1,0 бар).
  При нагріванні вода розширюється, а компенсувати її нікуди. Тиск зростає до 2,5–3 бар, після чого спрацьовує запобіжний клапан.
• Запірна арматура
  Запірна арматура може бути не повністю відкрита або взагалі закрита. Якщо перекритий байпас, подача або обратка, радіатори, то насос качає і "упирається". Зростає гідроопір, піднімається тиск у котлі.
• Підживлювальний клапан
  Якщо клапан підживлення не закривається герметично, то система повільно наповнюється водою. Тиск у котлі зростає навіть на холодній системі.
• Перегрів котла
  При порушенні циркуляції (повітряні пробки, закриті радіатори, слабкий насос) котел змушений швидко нагрівати невеликий об'єм води. Тиск у котлі різко підвищується через перегрівання теплоносія.
• Теплообмінник протікає між контурами
  Актуально для двоконтурних котлів. Якщо вторинний теплообмінник пошкоджено, тиск води з водопроводу (3–6 бар) «продавлює» контур опалення (1,2–1,6 бар). Тиск зростає, навіть якщо система холодна. При вимкненні подачі холодної води на котел зростання припиняється.
• Повітря в системі
  Повітряний затор збільшує локальну температуру і викликає стрибки тиску в котлі під час нагрівання.

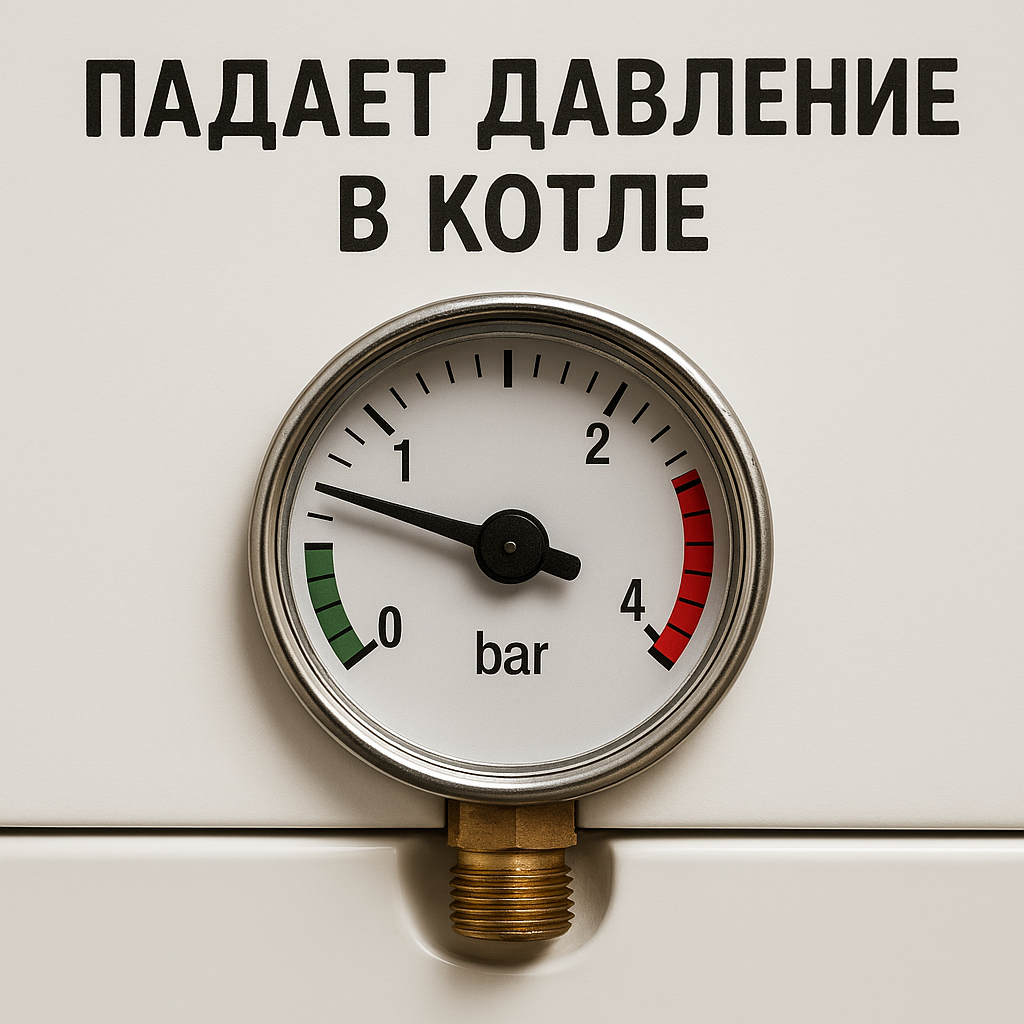

Чому котел скидає тиск

Падіння тиску в котлі (або у всій системі опалення) зазвичай означає, що вода або теплоносій тим чи іншим чином залишає замкнутий контур системи, а вона не може адекватно компенсувати нормальне теплове розширення води при нагріванні. Існує кілька ключових причин падіння тиску в опалювальному котлі..

• Виток теплоносія із системи
  Найпоширеніша і, мабуть, найбільш очевидна причина падіння тиску — це наявність фізичного витоку води де-небудь у системі.
  Вигляд витоку легко виявити. Уважно перегляньте всі батареї, фітинги, вентилі, крани, корпус котла. Вологі плями, розлучення іржі, патьоки або вологий ковролін/підлогове покриття сигналізують про витік.
  Приховані витоки завдають найбільше клопоту. Приховані витоки можуть бути в трубах, замурованих у стіни або підлогу. Волога може повільно просочуватися і випаровуватися, не залишаючи видимих ​​слідів усередині приміщення, але неухильно знижуючи тиск у котлі. Якщо ви регулярно підживлюєте систему, але ніде не бачите води, швидше за все, у вас є прихований витік.
• Несправність розширювального бака
  Розширювальний бак (експанзомат) - це ключовий компонент закритої системи опалення, який компенсує збільшення об'єму води під час її нагрівання. Усередині бака зазвичай знаходиться гнучка мембрана, по один бік якої знаходиться повітря або інертний газ під тиском, а іншу — вода із системи.
  З часом повітря з повітряної камери бака може поступово йти (наприклад, через несправний ніпель). В результаті при нагріванні бак не може належним чином стискати повітря та поглинати надлишок води. Тиск у котлі різко зростає, надлишки води скидаються через запобіжний клапан. Коли система остигає, тиск падає нижче за норму. Якщо мембрана всередині бака порвалася, вода заповнює всю ємність, і компенсація розширення стає неможливою. При нагріванні тиск знову зростатиме до критичного рівня і скидатиметься через клапан, а при охолодженні котла знижуватиметься нижче за норму.

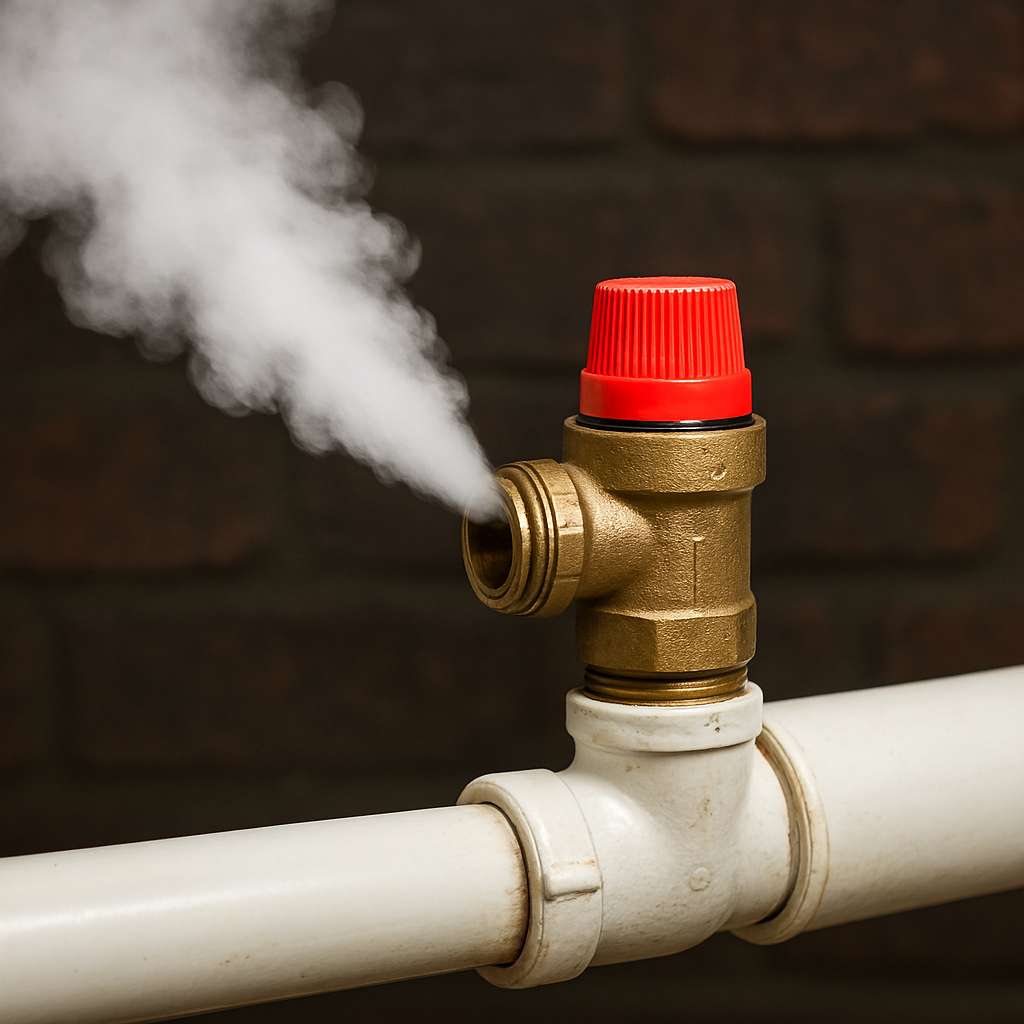

• Несправність запобіжного клапана
  Запобіжний клапан призначений для аварійного скидання води, якщо тиск у котлі перевищить безпечний рівень (зазвичай близько 3 бар). Дрібні частинки сміття або накипу можуть потрапити під його сідло після спрацьовування та не дають йому щільно закритися. В результаті клапан починає постійно "труїти" воду, навіть за нормального робочого тиску, що призводить до його поступового падіння.
• Повітря в системі опалення
  Наявність повітря в трубах та радіаторах може викликати коливання тиску. Під час випуску повітря із системи тиск неминуче знижується і його необхідно відновити шляхом підживлення котла.
• Несправність підживлювального контуру
  У кожного котла є спеціальний кран для додавання води до системи та підвищення тиску.
• Незакритий кран підживлення: Після додавання води в систему дуже важливо повністю і щільно закрити обидва вентилі на підживлювальній петлі. Якщо один з них залишиться трохи відкритим, вода може постійно, хоч і повільно, перетікати або з водопроводу в систему опалення (що викликає зростання тиску), або навпаки (що викликає падіння тиску).
• Несправний зворотний клапан: Навіть якщо крани закриті, внутрішній зворотний клапан у підживлювальній петлі може вийти з ладу, допускаючи небажаний рух води.

Питання про те, "чому котел скидає або піднімає тиск", "яким має бути тиск у системі опалення" є одними з найпоширеніших і, безумовно, критичних для розуміння правильної та безпечної роботи будь-якої системи опалення. Хоч у приватному будинку, хоч у квартирі з автономним опаленням. Стрибки тиску в котлі це не просто технічний збій. Це сигнал від вашої системи про те, що десь відбувається порушення гідравлічного балансу, надлишковий тиск активно шукає вихід. Розуміння основних причин цього явища допоможе вам не тільки оперативно усунути проблему, а й, можливо, уникнути серйозніших і найдорожчих поломок у майбутньому.
