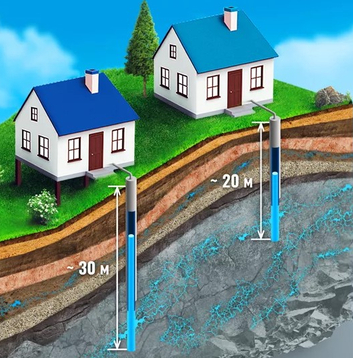

насос в скеле

Коли влаштовується водопостачання від свердловини до забудовника, обов'язково виникне питання: «Як вибрати насос?». В Україні досить часто водоносні пласти з водою, придатною для водопостачання, залягають на глибині близько 50 метрів. Тому багато господарів задаються питанням «Який насос вибрати для свердловини глибиною 50 метрів?» Далі мова пыде про водопостачання приватного будинку, невеликого підприємства чи організації.

Діаметр свердловини

Ще на етапі проектування необхідно визначитися з діаметром свердловини, оскільки це вплине на вибір насосного обладнання. Зазвичай бурильники вже знають рівень водоносних шарів на місцевості, типи ґрунту, і, відповідно, можуть запропонувати оптимальний варіант типу і діаметра обсадної труби. Більшість фахівців рекомендують свердловини діаметром від 125 мм. Найпопулярніші свердловинні насоси випускаються діаметром 4" і їх можна опустити в свердловину діаметром 125 мм.

Свердловина глибиною 50 метрів - як підібрати насос

Вибір свердловинного насоса проводиться після закінчення бурових робіт і отримання паспорта свердловини. Цей документ видається організацією, яка виконувала бурові роботи. В ньому повинні бути вказані такі параметри:

  • дебіт (продуктивність свердловин в м3/год)
  • статичний рівень води
  • динамічний рівень води
  • глибина свердловини
  • розміри та глибина фільтрувальноїі частини
  • діаметр свердловини

Маючи ці дані, а також виходячи з необхідної витрати і напору, підбирається насосне обладнання.

Попередньо слід перевірити свердловину на відповідність гідравлічних характеристик необхідному дебіту. Максимальна витрата не повинна перевищувати дебіт свердловини. Бажано, щоб дебіт не менше ніж на 10-15% перевищував максимальну витрату. У протилежному варіанті динамічний рівень води може опускатися нижче всмоктувальної частини насоса. Через це насос часто буде відключатися захистом «на сухий хід», що призводить до перебоїв у подачі води, підвищує ризик зносу та поломки насосного агрегату. Також за рахунок зниження динамічного рівня води в свердловині нижче зони всмоктування насоса прискорюється вимивання порід в зоні фільтрації, фільтр швидко забивається.

Приклад підбору насоса для свердловини 50 метрів

Вибір насоса визначається витратою та напором. Розмір витрати залежить від кількості споживачів, підключених до гідросистеми, і прораховується фахівцем. Ми, наприклад, візьмемо середні показники для приватного будинку: 2-3 м.куб./год; напір - 1,5-3 бар.

Витрата

Приймаємо для приватного будинку для комфортного водопостачання значення витрати Q=2,4 м.куб./год.

Напір

Напір розраховується за формулою нижче:

Напір: H[м] = p x10,2 + H1 + H2

p — необхідний тиск у точці водорозбору (1,5-3 бар);
H1 — різниця по висоті між мінімальним рівнем води у свердловині та максимальним рівнем точки водорозбору в будинку;
H2 — втрати напору в трубопроводі, рукавах, фітингах (див. таблицю нижче).

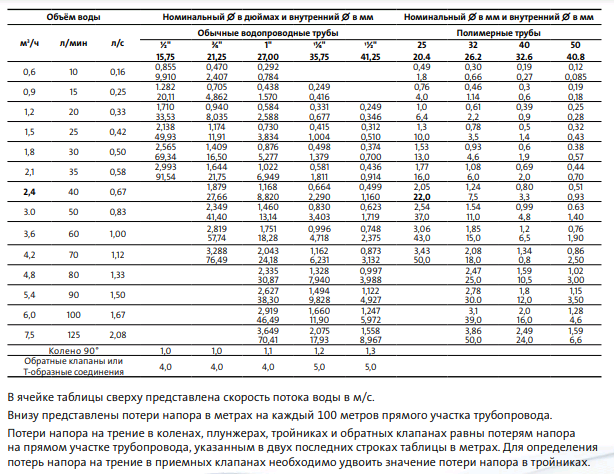

таблиця опорів труб різного діаметру для розрахунку насоса

Приймаємо напір у точці водорозбору p=3 бар.

H1 = 50 м + 6 м = 56 м, де
50 метрів - глибина від рівня землі до мінімального динамічного рівня води в свердловині,
6 метрів - висота від рівня землі до найвищої точки водорозбору (крана, змішувача, лійки тощо).

схема розташування насоса в свердловині

Для трубопроводу використовується полімерна труба діаметром 25 мм. Довжина 66 метрів.

H2 = 0,22 * 66 м = 14,5 м, де
0,22 - втрати напору за таблицею (для витрати 2,4 м.куб./год. і труба полімерна 25 мм),
66 м - загальна довжина трубопроводу, визначена звичайним виміром.

Потрібний для вибору насоса напір:

H[м] = 3 x10,2 + 56 + 14,5 ≈ 100 м

Вихідні дані для вибору

Витрата Q=2,4 м.куб./год

Напір H=100 м

Вибір насоса здійснюється за робочими графіками моделей насосів свердловин. З лінійки інтернет-магазину UniDim в даному випадку можна вибрати такі моделі насосів для свердловини 50 метрів, які відповідають потрібним характеристикам: PEDROLLO 4SR2/20 або SPERONI SPM 50-20.
