Компанія HERZ, авторитетний постачальник опалювального обладнання та комплектуючих, наш надійний партнер, зважаючи на підвищений попит на триходові термостатичні змішувальні клапани TeploMIX, інформує про їх правильне використання.

Триходові термозмішувальні клапани TeploMIX фото.

>

Асортимент

Триходові термозмішувальні клапани TeploMIX пропонуються компанією HERZ у 4-х типорозмірах:

  • код 7766 (номер замовлення 1 7766 03) - TeploMIX DN25, термозмішувальний триходовий клапан з термовставкою, з байпасом, що не відключається
  • код 7766 (номер замовлення 1 7766 04) - TeploMIX DN32, те ж
  • код 7766 RD (номер замовлення 1 7766 13) - TeploMIX DN25, термозмішувальний триходовий клапан з термовставкою, з байпасом, що замикається
  • код 7766 RD (номер замовлення 1 7766 14) - TeploMIX DN32, те ж

Клапан призначений для змішування двох потоків із температурою на виході близько 61℃. Заводське налаштування. На клапані є заглушка діаметром ⅜ дюйма для дренажу клапана, техобслуговування, очищення шламу. Виріб не має покриття з плоским ущільненням.

Призначення

Термостатичний триходовий клапан TeploMIX HERZ призначений для підвищення температури зворотного теплоносія твердопаливного, газового, рідкопаливного котла. Для чого це потрібно? Якщо температура опалення для твердопаливного котла буде менше 61℃ (для газового менше 54℃, для рідкопаливного менше 58℃) на стінках теплообмінника утворюватиметься конденсат, що включає невеликий відсоток сірчаної кислоти. Проблеми, що виникають при конденсатоутворенні на стінках теплообмінника котла:

  • прискорена корозія теплообмінника (термін служби теплообмінника може не перевищити 1 рік!)
  • багато вологовиділення призводить до падіння крапель води на паливо, що може призвести до загасання твердопаливного котла
  • суміш вологи з попелом збільшує осадження смоли на теплообміннику (особливо актуально для твердопаливних котлів) та димоході, що значно знижує ККД котла та пожежну безпеку
  • на електрозалежних котлах волога може потрапити на електричні частини і викликати поломку дорогих електричних частин

Принцип роботи TeploMIX HERZ

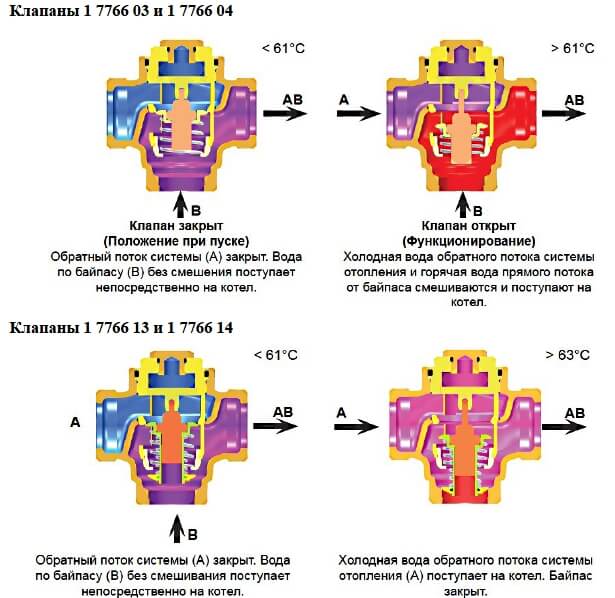

Принцип роботи термостатичних клапанів змішувачів TeploMIX HERZ можна подивитися на малюнку нижче.

Як працюють змішувальні клапани TeploMIX HERZ.

Загалом сенс роботи TeploMIX HERZ наступний. Доки на зворотній лінії температура нижче 61℃ повернення теплоносія від споживачів тепла перекрито і він надходить на повернення через байпас. При досягненні температури понад 61℃ на клапанах 1 7766 03 та 1 7766 04 клапан зворотного ходу від споживачів відкривається, потоки з байпасу та від споживачів змішуються у потрібних пропорціях для підтримки температури понад 61℃. На клапанах 1 7766 13 та 1 7766 14 байпас перекривається повністю і на котел йде лише вода з обратки без підмішування.

Типова схема установки клапанів TeploMIX HERZ

Нижче на малюнку типова схема встановлення та обв'язування термостатичного клапана TeploMIX HERZ. Важливо, що в ряді рішень (у тому числі і в типовій схемі) на байпасі встановлюється балансувальний вентиль, що обмежує витрату теплоносія через байпас.

Схема монтажу триходового термостатичного змішувального клапана TeploMIX,

Докладніше дізнатися про роботу TeploMIX DN25 і DN32 можна зі спеціальної брошури HERZ, а купити змішувальні клапани HERZ можна в нашому інтернет-магазині.
