Необхідність врізатися в існуючу каналізацію виникає досить часто. Вона може виникнути через додавання водоспоживачів у приватному будинку чи квартирі. У багатоповерхових будинках потреба врізання в каналізаційний стояк виникає при заміні старого чавунного стояка на новий пластиковий. Зважаючи на все більшу поширеність, ми розглянемо приклади врізання з використанням пластикових труб і фітингів.

Інтернет-магазин UniDim реалізує пластикову поліпропіленову каналізацію. Труби та фітинги дивіться тут.

Для врізання в існуючий трубопровід виробниками випускаються спеціальні фітинги:

  • муфта насувна (ремонтна)
  • муфта довга (також назв. “компенсаційний патрубок”)
  • сідлова вставка під клейку

Врізання в каналізацію за допомогою насувних муфт

Для встановлення додаткових елементів (трійник, хрестовина, ревізія) у вже існуючий трубопровід застосовуються насувні (ремонтні) муфти. Фітинг є короткий відрізок з розтрубами з обох сторін. На відміну від подвійної муфти, у насувній на внутрішній стінці немає обмежуючого виступу і вона може ковзати по трубі. Виріжте ділянку труби (довжина фітинга + близько 2d). Зробіть фаски на кінцях труб та встановіть фітинг. Одягніть насувні муфти на труби. Ділянка, що залишилася, на трубопроводі замикається відрізком труби, який з'єднується з трубопроводом насувними муфтами. Схематично врізання в каналізацію за допомогою насувних муфт дивіться нижче.

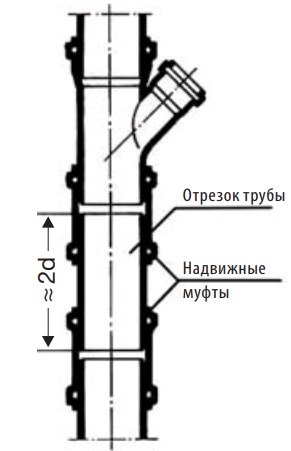

Врізання насувними муфтами.< /p>


Врізання в каналізацію за допомогою компенсаційного патрубка та насувної муфти

Виріжте ділянку труби рівну довжині фітинга плюс глибина вставки в розтруб. Надягніть компенсаційний патрубок на трубу до упору та на інший кінець труби насувну муфту. Закріпіть фітинг, що вставляється, насувною муфтою. Потім гладкий кінець компенсаційного патрубка засуньте в розтруб трійника. Схему монтажу див. нижче.

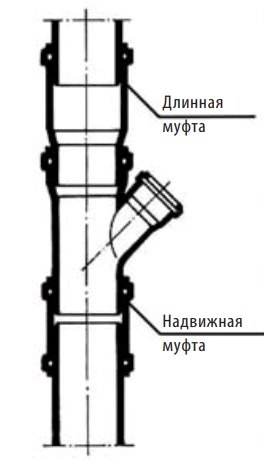

Врізання компенсаційним патрубком.< /p>

Врізання в каналізацію за допомогою клейової сідлової вставки

Для встановлення сідлової вставки потрібно вирізати у трубі круглий отвір відповідного діаметра. Потім зачистіть краї отвору. Очистіть склеювані поверхні засобом для чищення і після сушіння нанесіть клей. Застосовуйте клей та засоби для чищення тільки рекомендовані виробником пластикової каналізації. Встановіть елемент, що приклеюється, після нанесення клею з вказаним в інструкції часом витримки. Для міцного склеювання тимчасово встановіть затискачі або стягуючі хомути. Схему монтажу клейової сідлової вставки для каналізації дивіться нижче.

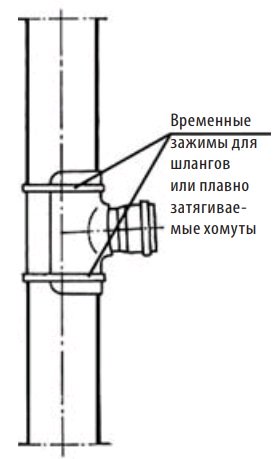

Врізання сідловими вставками.

У статті використані матеріали з інструкції з монтажу внутрішньої каналізації компанії OSTENDORF.
