Трехходовой клапан с электроприводом - исполнительное устройство по распределению потоков сред в системах отопления, водо- и холодоснабжения, вентиляции, кондиционирования. Обычно 3-ходовой клапан и электропривод это два отдельных изделия, которые подбираются исходя из требований к работе системы.

Посмотреть каталог запорной арматуры можно здесь >>.

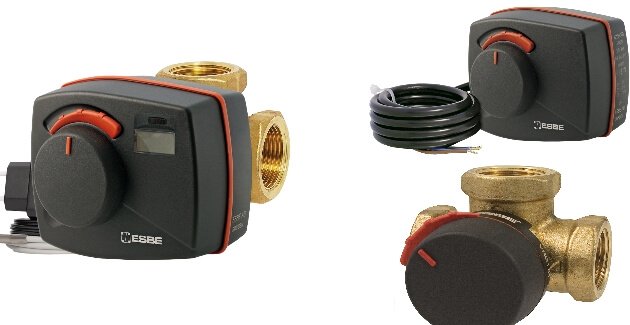

Трехходовой клапан с электроприводом фото. Отдельно клапан и электропривод.

Управление может осуществляться через главный контроллер или через встроенный регулятор с датчиком.

Конструкция

Трехходовой клапан с электроприводом может быть смесительным или разделительным. В смесительном два патрубка для входа и один для выхода, в разделительном - один вход и два выхода.

Основными элементами арматуры являются:

  • корпус
  • запорно-регулирующий элемент
  • шток
  • уплотнения

Корпуса арматуры изготавливают из латуни, чугуна, нержавеющей стали. Для бытовых отопительных систем чаще всего используют латунные с резьбовым присоединением, реже чугунные, фланцевые. В качестве запорно-регулирующего элемента может выступать поворотная полусфера (пластина), шар или круглая пластина с уплотнителем (в седельных клапанах). В поворотных клапанах движение вала вращательное, в седельных - поступательное.
Электропривод клапана - электродвигатель способный развивать определенное поворотное усилие для передачи на вал. Они бывают на 220 В и 24 В.

Трехходовые клапаны с электроприводом: примеры установки

В современных системах отопления, кондиционирования, водоснабжения они устанавливаются достаточно часто и решают задачи регулирования в автоматическом режиме. Во-первых, это удобно для владельца дома, во-вторых - значительно экономится расход топлива. Рассмотрим наиболее типичные сферы применения трехходовых клапанов с электроприводом на примерах крупнейшего производителя такой продукции шведской компании ESBE.

Защита твердотопливного котла и эффективное заполнение теплоаккумулятора

Трехходовой клапан с электроприводом устанавливается на обратном трубопроводе между твердотопливным котлом и теплоаккумулятором. Управление осуществляется по температуре на обратке перед котлом. В линейке ESBE интересной комбинацией для этого будет трехходовой клапан + контроллер с приводом (VRG130 + CRA110). При старте котла горячий теплоноситель пойдет по малому кругу через байпас на обратку. Это предотвращает конденсатообразование, которое вызывает коррозию теплообменника и труб. По мере выхода твердотопливного котла на рабочий режим температура в обратке будет подниматься и контроллер будет давать команды на прикрывание байпаса - горячий теплоноситель пойдет в теплоаккумулятор.

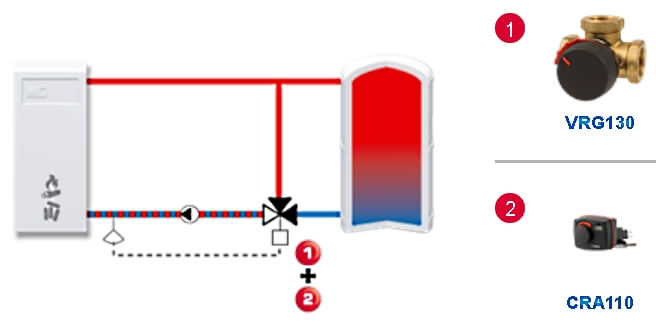

Схема трехходового клапана с электроприводом между твердотопливным котлом и теплоаккумулятором.

Регулирование температуры в одиночном контуре теплого пола

Трехходовой смесительный клапан с электроприводом устанавливается на подаче в контур теплого пола перед циркуляционным насосом. Температура на выходе из клапана регулируется с помощью датчика, установленного за насосом. Чем выше температура теплоносителя от котла, тем больше подмешивается холодного теплоносителя из обратки теплого пола. Температура теплоносителя в трубе теплого пола не должна превышать температуру 35-45 град. С. Иначе у жильцов будет возникать дискомфорт в ногах, а при сильном перегреве может произойти и разрушение стяжки.

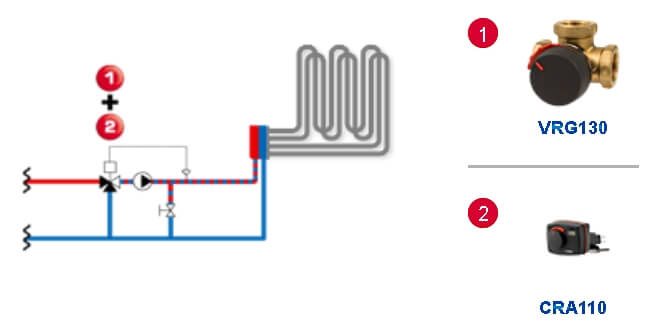

Теплый пол с трехходовым клапаном и электроприводом.

Регулирование температуры греющей среды на теплообменнике ГВС

В системе горячего косвенного водоснабжения перед пластинчатым теплообменником устанавливается 3-ходовой клапан с электроприводом. Измерительный датчик устанавливается за теплообменником на трубу подачи горячей воды к водопотребителям. В зависимости от температуры ГВС клапан с приводом будет регулировать соотношение теплоносителя от теплогенератора и обратного от пластинчатого теплообменника.

Трехходовой клапан и электропривод в системе ГВС.

Размер 3-ходового клапана подбирается по показателю его пропускной способности Kvs. Электропривод должен подходить к клапану, удовлетворять по скорости регулирования и мощности. Обычно в инструкциях производителей указано какую арматуру следует использовать в том или ином случае, а также совместимость клапанов и электроприводов.

В интернет-магазине UniDim большой выбор двух-, трех-, четырехходовых клапанов и приводов к ним. Представленные бренды: ESBE, MUT, WATTS, HERZ, AFRISO, RBM.

Ниже на видео показано как с помощью программы ESBE можно подобрать 3-ходовой клапан :
