Одноходовой и двухходовой пластинчатый теплообменник. В чем разница?

пн, 19/03/2018 - 20:09 - unidim

Одно из конструктивных различий пластинчатых теплообменников - количество ходов по которым перемещаются греющий и нагреваемый агенты. Как и следует из названия, пластинчатые теплообменники могут быть одноходовые и двухходовые (многоходовые). В чем между ними разница?

Одноходовой

Пластинчатый теплообменник, в котором каждый из агентов перемещается по параллельным протокам  в одном направлении по всей длине пакета пластин  и агенты двигаются навстречу друг другу (в противотоке), является одноходовым. Другое название - одноконтурный теплообменник. Применительно к холодильному оборудованию например, в теплообменнике-конденсаторе фреон движется вниз, хладоноситель верх, в испарителе - фреон вверх, а хладоноситель вниз.

Отличительная характеристика одноходового теплообменника - движение агентов в противотоке по всем каналам.

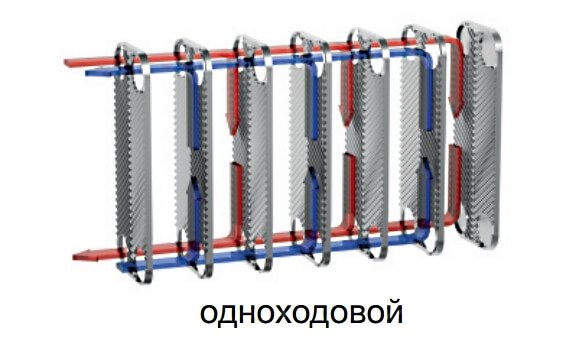

Ниже на рисунке типовая схема движения теплоносителей в одноходовом пластинчатом теплообменнике:

Схема одноходового теплообменника.

Видео как работает одноходовой теплообменник:

Двухходовой

Конструктивно двухходовой теплообменник представляет собой два последовательно соединенных одноходовых. Их часто также называют двухконтурными. В середине пакета располагаются пластины особой конструкции с 2-мя заглушенными отверстиями, которые перенаправляют поток каждого из агентов в обратном направлении.

Двухходовые теплообменники рекомендуется использовать:

  • при малой разности температур между теплообменными средами;
  • для систем с предварительным нагревом / охлаждением;
  • в системах ГВС;
  • в системах горячего водоснабжения с рециркуляцией воды.

Двухходовые пластинчатые теплообменники могут  изготавливаться с 4-мя присоединительными патрубками - нагрев / охлаждение от одного источника, с 6-ю присоединительными патрубками - возможен нагрев / охлаждение от разных источников.

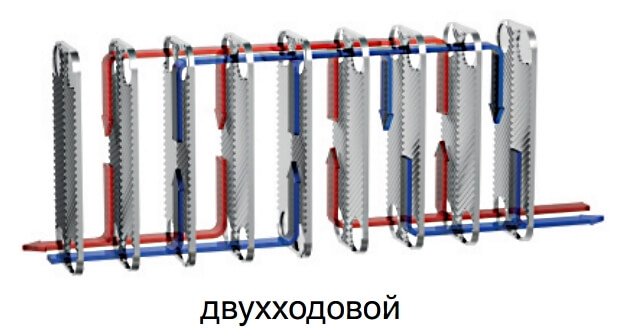

Ниже на рисунке типовая схема движения теплоносителей в двухходовом пластинчатом теплообменнике:

Видео как работает двухходовой теплообменник:

Многоходые теплообменники по конструкции подобны двухходовым, только разделены на большее количество контуров - трехходовые, четырехходовые, пятиходовые.
