Подключение твердотопливного котла к теплоаккумулятору позволяет максимально повысить эффективность работы системы отопления за счет хранения избыточного тепла. Такое решение дает возможность котлу работать на оптимальной мощности мощности без перегрева дома. Обвязка твердотопливного котла с буферной емкостью может выполняться по разным схемам. Возможно подключение дополнительных источников нагрева, добавление элементов системы ГВС. Далее мы приведем пример базовой минимальной обвязки включающей только твердотопливный котел и теплоаккумулятор.

В интернет-магазине UniDim постоянно в наличии твердотопливные котлы TATRAMET и теплоаккумуляторы (буферные емкости) KHT, а также все необходимые элементы для обвязки.

Система отопления с твердотопливным котлом и теплоаккумулятором состоит из первичного контура между котлом и баком и вторичного контура между баком и системой отопления.

Котел подает горячую воду в верхнюю часть бака, а более холодная вода забирается снизу. Это обеспечивает расслоение.

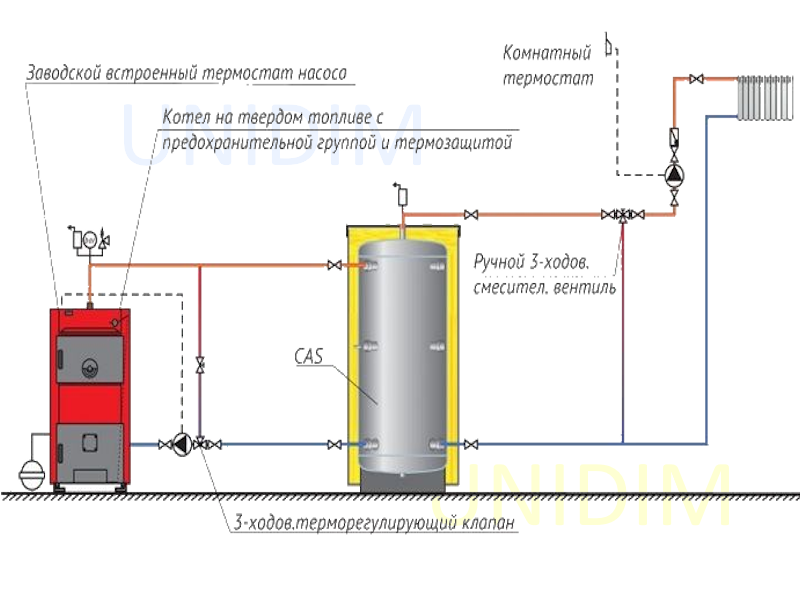

обвязка твердотопливного котла с буферной емкостью

Основные компоненты обвязки твердотопливного котла с буферной емкостью

  • Группа безопасности
    Устанавливается в самой верхней точке выходного патрубка котла для предотвращения перегрева и закипания. Включает в себя предохранительный клапан, манометр и воздухоотводчик.
  • Трехходовой терморегулирующий (термосмесительный) клапан
    В обвязке имеет решающее значение для защиты котла. Смешивает горячую воду на выходе с холодной обратной водой, обеспечивая температуру обратной воды выше 60–65 °C. Предотвращает образование смол, коррозию теплообменника и труб в котле.
  • Циркуляционный насос первичного контура
    Обычно устанавливается на обратной трубе между тепловым аккумулятором и котлом, часто управляется термостатом. Обеспечивает циркуляцию теплоносителя между котлом и теплоаккумулятором.
  • Циркуляционный насос вторичного контура
    Обеспечивает подачу теплоносителя на радиаторы, конвекторы, водяные теплые полы.
  • Расширительный бак
    Необходим для отвода избытка расширяющейся жидкости, устанавливается на обратной линии.
  • Ручной трехходовой смесительный клапан
    Позволяет контролировать температуру воды, подаваемой в радиаторы.
  • Комнатный термостат
    Контролирует температуру в помещении и управляет циркуляционным насосом вторичного контура, обеспечивая эффективное отопление.

Как видно, обвязка твердотопливного котла с теплоаккумулятором относительно не сложная и такая система дает много преимуществ. Котел работает при оптимальной нагрузке, снижается расход топлива. Система может обеспечивать тепло еще долго после того, как огонь погаснет. Трехходовой клапан в обвязке предотвращает низкотемпературную коррозию и образование конденсата в котле.
