Теплый пол - популярное решение в современных системах отопления. Практически каждый владелец дома, квартиры во время строительства или реконструкции планирует в большей или меньшей степени оснастить свое жилище напольным подогревом.

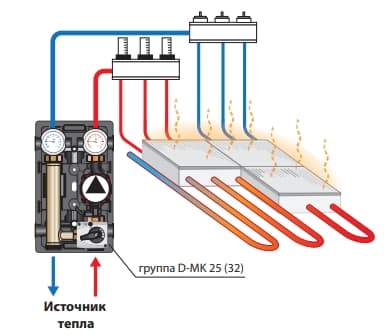

Схематичное изображение теплого пола.Если это одна петля небольшой площади (например, ванная), то циркуляцию теплоносителя может обеспечить котловой циркуляционный насос и можно просто обойтись устройством типа “мультибокс”. Для более сложных систем потребуется делать принудительную циркуляцию теплоносителя в контурах отдельным насосным агрегатом.

Какой циркуляционный насос выбрать для теплого пола?

При системном подходе, для вновь строящихся зданий марку циркуляционного насоса указывает проектировщик. Но в частном доме, квартире часто устраивают теплый пол без помощи проектной организации. Как поступить в таком случае?

Циркуляционный насос для теплого пола можно подобрать самостоятельно при соблюдении определенных условий. Как утверждает компания Meibes, такой способ подбора подойдет для 90% случаев.

Итак, вот перечень условий, которые нужно соблюсти при выборе циркуляционного насоса теплого пола по этому способу:

  1. Труба теплого пола - металлопластик или “сшитый полиэтилен” диаметром 14, 16, 18 мм.
  2. Шаг укладки 150 мм. (Такой шаг наиболее часто используется при укладке, так как хорошо сочетает равномерный прогрев стяжки при умеренном расходе материала).
  3. Длина трубы в одном контуре не более 75-90 метров.
  4. Площадь одного контура до 12 м.кв.
  5. Толщина стяжки с 80-95 мм.
  6. Под стяжкой уложен утеплитель необходимой толщины.
  7. Напольное покрытие - керамическое (не дерево, не ковер).
  8. Средняя теплоотдача 1 кв. метра 75 Вт/м.кв.
  9. Разница температур между подачей и обраткой 8-10℃ (например, температурный график 40℃/30℃).
  10. Температура теплого пола около 26℃.
  11. Трубы запитаны через распределительный коллектор теплого пола с расходомерами и термостатическими клапанами.

Если поверхностное отопление соответствует перечисленным условиям, вы можете подобрать циркуляционный насос по таблице ниже.

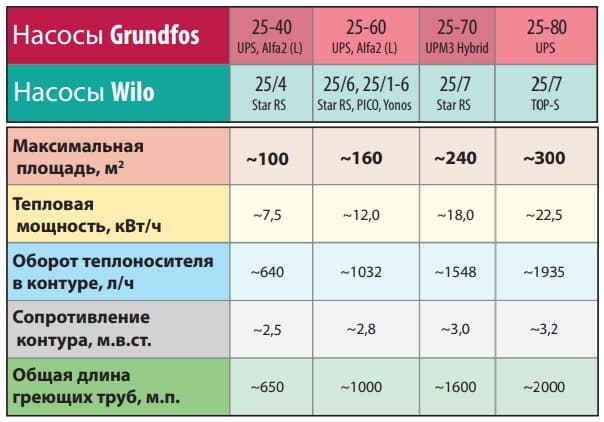

Таблица подбора циркуляционного насоса для теплого пола.

В таблице приведены "циркуляционники"WILO и GRUNDFOS, но можно купить и любого другого бренда с аналогичными характеристиками. Компания Meibes рекомендует использовать для оснащения теплого пола насосно-смесительные группы D-MK Ду 25/32 мм.

По представленной таблице вы можете подобрать насос зная площадь, длину трубы, мощность. Вот несколько примеров.

  • Общая площадь теплого пола 150 м.кв.
    Подойдет насос WILO STAR RS 25/6
  • Общая длина труб в стяжке 850 метров, шаг 150 мм
    Приблизительная площадь поверхностного обогрева 850х0,15 ≈ 125 м.кв. Можно применить циркуляционный насос GRUNDFOS UPS 25-60
  • Мощность “пирога” теплого пола 15 кВт
    Теплоотдача при такой укладке трубы от 1 м.кв 75 Вт (или 0,075 кВт/м.кв). Общая площадь 15/0,075=200 м.кв. Можно выбрать насос для теплого пола Wilo RS 25/7.
