Гидравлическая настройка системы отопления. Балансировочные клапаны

пт, 19/06/2015 - 16:01 - unidim

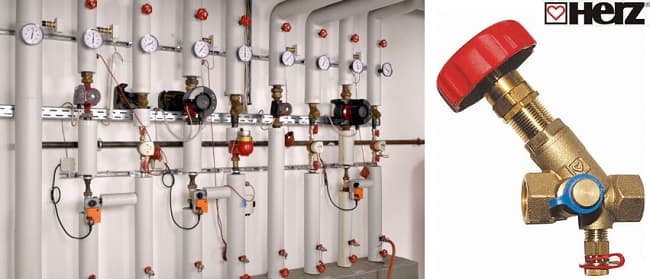

herz



Появление все большего числа отопительных систем с принудительной циркуляцией теплоносителя, повышение требований потребителей к температурному комфорту вызвало определенные проблемы при регулировании таких разрастающихся систем.

Гидравлическая настройка системы отопления

В то время как в квартирах расположенных ближе к насосному оборудованию тепло, в квартирах расположенных на большем удалении холодно. Вода идет по пути наименьшего сопротивления, поэтому сильный нагрев отопительных приборов в начале и недогрев  в конце - естественный процесс, требующий человеческого вмешательства. Решение такой задачи было найдено с последовательной  установкой гидравлических сопротивлений - купить балансировочный клапан и установить его в соответствии в проектом. Выяснилось, что искусственно установленные сопротивления вблизи насоса и уменьшающиеся по мере удаления, делают расход жидкости равномерным для каждого потребителя.

В 70-х годах, когда в Европе был пик энергетического кризиса, гидравлическая настройка с применением регулирующих клапанов показала высокую эффективность, повысила экономичность систем.

Главная задача, которую преследует гидравлическая настройка системы отопления или охлаждения, установить равномерные расходы в пользование каждого потребителя. В процессе работы системы расход теплоносителя и перепад давления по всем контурам не должен меняться. Существует несколько способов организации схем гидравлической обвязки. Основным элементом в таких схемах является балансировочный клапан.

Балансировочный клапан (вентиль)

Балансировочный клапан (вентиль) - вид регулирующей арматуры предназначенной для регулирования расхода жидкости путем изменения проходного сечения. В отличие от запорной арматуры, балансировочный клапан позволяет проводить точную настройку и имеет специальные штуцеры для проведения измерений. Конструктивно балансировочный клапан подобен запорной арматуре, но имеет ряд особенностей:

  • на нем есть индикатор положения затвора

  • он имеет более точные настроечные характеристики

  • особая форма затвора, устанавливает зависимость между оборотами штока и расходом жидкости

  • возможность провести запирание трубопровода с сохранением настроек

Ранее для выполнения гидравлической настройки в системах отопления использовалась дроссельная диафрагма.



Балансировочные клапаны можно классифицировать по следующим основным признакам:

  • принципу функционирования - ручные и автоматические
    Ручные балансировочные клапаны устанавливаются в системы со статических гидравлическим режимом и позволяют вручную установить требуемый расход. Не рекомендуется применять в системах с оборудованием, изменяющим расход или давление.
    Автоматические (динамические) балансировочные клапаны устанавливаются в системах отопления с изменяющимися показателями расхода и давления. Все современные системы оснащенные термоголовками на радиаторах являются динамическими.

  • тип инженерной системы - отопление, водоснабжение, кондиционирование
    Выпускаются балансировочные клапаны предназначенные как для какого-либо конкретного типа, так и комбинированные.

  • тип присоединения - муфтовый (резьбовой), фланцевый, приварной

  • вид запирающе-регулирующего рабочего органа - клапан или шар
    Большее распространение получили балансировочные клапаны седельного типа. Шаровые, ввиду особенностей конструкции, имеют меньшую точность настройки и больше подходят для транспортировки вязких сред.

  • регулируемому параметру. Балансировочный клапан может регулировать расход, температуру, давление или комбинацию параметров



Где купить балансировочный клапан?

Высокой популярностью в Украине пользуется продукция австрийского производителя комплектующих для систем отопления и водоснабжения, компании HERZ ARMATUREN. В интернет-магазине UNIDIM можно выбрать и купить балансировочный клапан ШТРЕМАКС по хорошей цене с доставкой в любой украинский город транспортными службами.

Ниже видео работы балансировочных клапанов, смоделированное на выставочном стенде для многоквартирного дома.
