Буферная емкость с ТЭНом — это теплоаккумулятор, который сглаживает циклы работы системы отопления и служит дополнительным источником тепла. Он использует электрический элемент для обеспечения резервного тепла, эффективного использования электроэнергии по низкому тарифу, накопления тепловой энергии от солнечных панелей.

Каталог буферных емкостей
Каталог ТЭНов

Как это работает

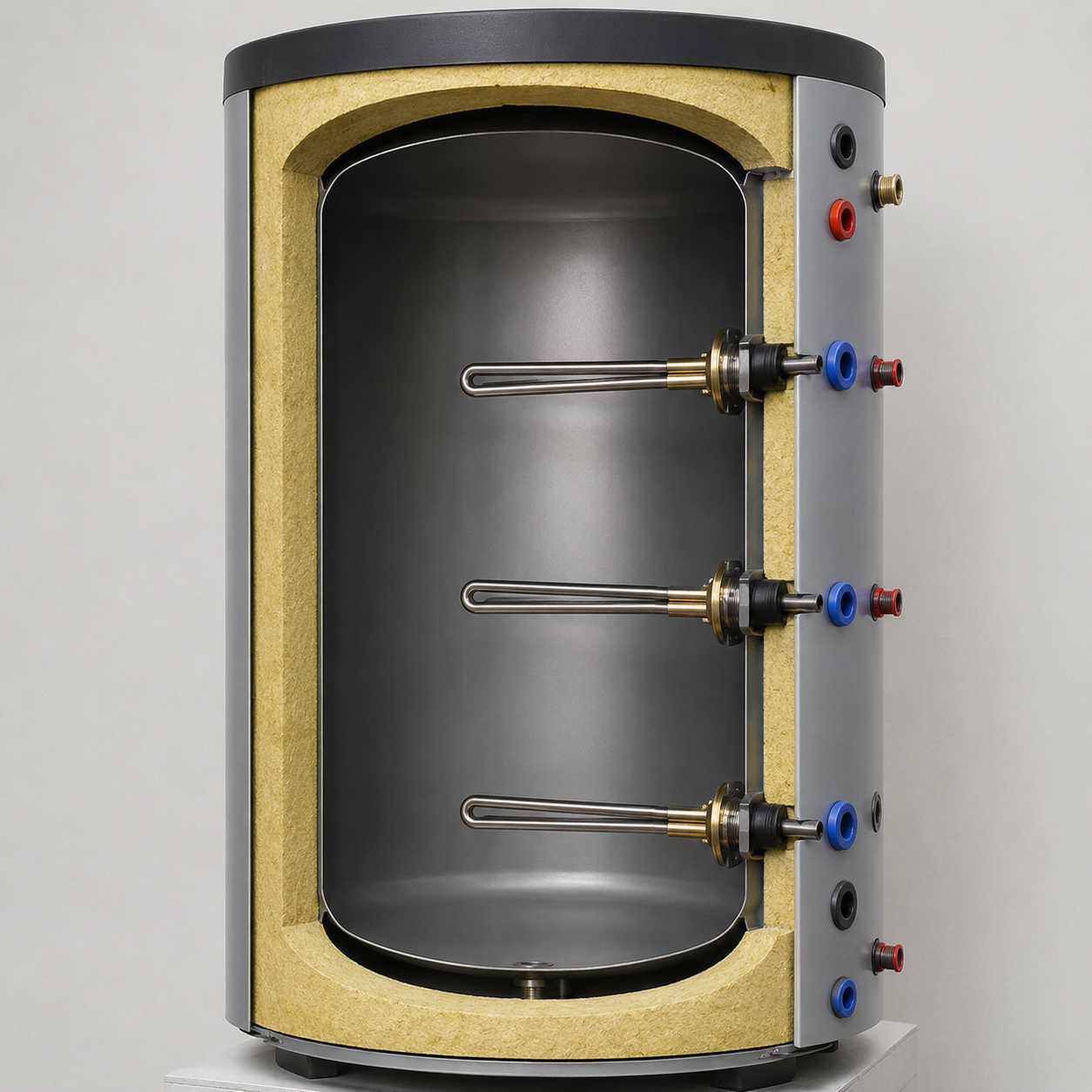

буферная емкость с тенами в разрезе

Функция буферной емкости

Буферная емкость соединяет ваш основной источник тепла (например, тепловой насос, твердотопливный котел или солнечный коллектор) с сетью радиаторов и теплых полов. Это увеличивает объем системы отопления, что предотвращает короткие циклы работы, позволяет накапливать и хранить тепловую энергию в виде горячего теплоносителя. А потреблять ее по мере необходимости. Некоторые модели теплоаккумуляторов позволяют организовать ГВС.

Функция ТЭН

Трубчатый электрический погружной нагреватель (ТЭН) крепится непосредственно в боковую или верхнюю часть бака. Обычно его основное назначение - нагрев теплоносителя в баке в аварийном режиме или в периоды пикового потребления: Если ваш основной котел или тепловой насос выходит из строя или с трудом справляется с потребностями в отоплении в очень холодные дни, нагревательный элемент включается, чтобы поддерживать тепло в вашем доме.

Часто также ТЭН интегрируется в систему для экономии. Нагревательный элемент может быть подключен к многотарифному счетчику или солнечному инвертору для сброса избыточной или дешевой электроэнергии в воду в виде тепла. Это снижает общие затраты на электроэнергию.

Для тепловых насосов буферная емкость содержит достаточный объем воды, чтобы система могла безопасно разморозить свой наружный блок, не забирая тепло из вашего дома.

Несколько важных моментов

Буферные емкости для частных домов и небольших производств обычно имеют объем от 50 литров до более 2000 литров в зависимости от площади и мощности основного теплогенератора.

Мощность нагревателей обычно составляет от 3 кВт до 15 кВт в зависимости от необходимой резервной мощности и планируемой скорости нагрева.

Контроллер отопления или термостат настраивается таким образом, чтобы отдавать приоритет основному источнику тепла, активируя погружной нагревательный элемент только при необходимости.

Для агрессивной воды лучше брать ТЭНы из нержавеющей стали, для жёсткой или смягчённой — медь.

В теплоаккумуляторах от 500 литров выгоднее ставить блоки нагревателей (например, три по 3 кВт). Это позволяет регулировать мощность ступенчато.

До 3 кВт можно подключать к стандартной сети 220 В. Для мощности 4–15 кВт необходима трёхфазная сеть 380 В. Также проверьте, позволяет ли договор с РЭС использовать ТЭН одновременно с освещением и бытовыми приборами.

Как подобрать мощность ТЭНа для буферной емкости

При выборе мощности ТЭНа в буферной емкости важно определить его основное назначение.

Назначение ТЭН

Варианты применения ТЭНа:

  • Компенсация теплопотерь
    Мощность нагревателя должна быть равна теплопотерям дома (обычно 50–100 Вт/м²).
  • Антизамерзание
    Требуется поддерживать воду тёплой с минимальным расходом энергии.
  • Полный нагрев с нуля
    Удобно для зарядки теплоаккумулятора ночью по льготному тарифу.

Ориентировочно для компенсации теплопотерь и поддержания тепла после остановки котла достаточно 1,5–2 кВт на каждые 100 литров объема емкости.

Для обеспечения работы системы отопления в режиме “антизамерзания” обычно достаточно мощности 0,5–1 кВт на 100 литров.

Для быстрого нагрева воды потребуется мощность от 3 до 9 кВт и выше в зависимости от начальной температуры и объема бака.

Формула расчёта времени нагрева
