Триходові клапани

Триходові клапани ESBE, HERZ, WATTS

У сучасних системах опалення, гарячого водопостачання, холодопостачання триходові клапани грають дуже важливу роль. Виконуючи функції змішування та розділення потоків, такі пристрої дозволяють вирішити ряд важливих завдань в організації якісних і економічних інженерних систем. В даний час багато компаній, як європейських так і ні, пропонують такі вироби в широкому асортименті, так що купити триходовий клапан не складе труднощів. Набагато важливіше зробити правильний підбір клапана. За призначенням, пропускною здатністю, розміром приєднань. і т. п.

Де використовуються триходові клапани

На прикладі триходових клапанів з виробничої лінійки компанії HERZ ARMATUREN (Австрія) можна розглянути найбільш часто виникаючі проблеми і способи їх вирішення.

Пристрій терморегулювання радіаторів в однотрубній системі опалення

Традиційні комплекти складаються з термоголовки і двох вентилів (термостатичного і відсічного) не підійдуть для обв'язки радіатора в однотрубній системі через відсутність байпасу і малу пропускну здатність. З асортименту HERZ для цього доцільно підібрати триходові клапани серії CALIS-TS з розмірами ½ або ¾ дюйма. Підбір клапана повинен здійснюватися проектувальником на основі заздалегідь обчислених даних. Особливу увагу слід звернути на установку термоголовки. Для запобігання впливу непрямих джерел тепла вона повинна встановлюватися в горизонтальному положенні, або потрібно купити термоголовку з виносним датчиком.

Запобігання низькотемпературній корозії котла на твердому паливі

Встановлений на магістралі подачі, триходовий змішувальний клапан поділяє теплоносій і направляє частину його в обратку на підігрів теплообмінника. Таке рішення значно збільшить і продовжить термін служби твердопаливного котла.

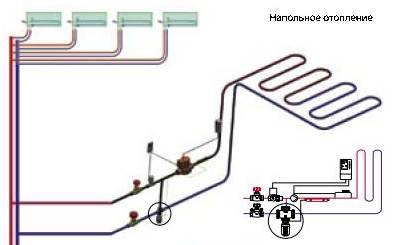

Забезпечення низькотемпературного теплоносія в системі "тепла підлога"

На водяну теплу підлогу не повинен подаватися теплоносій з температурою понад 55 град. С. Встановивши на обратці колектора теплої підлоги триходовий клапан HERZ CALIS-TS або CALIS-RD необхідних діаметрів завдання вирішується. За даними виносного датчика, клапан буде підмішувати через байпас в трубопровід подачі теплоносій з обратки. Встановивши термоголовку клапана в потрібну позицію власник самостійно вибирає найбільш комфортну температуру в приміщенні.

Підігрів води в накопичувальному бойлері

Установка триходових клапанів серії CALIS-RD на вході в бойлер забезпечить нагрів води до необхідної температури і не більше. Якщо нагрів бойлера не потрібний, теплоносій через байпас буде скидатися в обратку.

Регулювання подачі теплоносія в системах повітряного обігріву

Встановлений на лінії подачі в системах повітряного обігріву, триходовий термостатичний клапан забезпечить якісне функціонування, створить комфорт і захистить зовнішні елементи від замерзання. З лінійки ГЕРЦ для цих цілей рекомендується застосування триходових клапанів CALIS-TS-RD.

Підбір триходового клапана

3-ходовий клапан зазвичай підбирається фахівцем-теплотехніком на підставі вихідних даних. В залежності від необхідної функціональності він може бути змішувальним або розділовим (відвідним). Перші застосовуються найчастіше для підготовки води в системах теплої підлоги, для оптимізації роботи котла, другі - при розподілі в системах ГВП, кондиціонерних установках.
Основним середовищем під яку розраховані триходові клапани є вода. Можна їх застосовувати і для систем з незамерзаючими сумішами, але тоді слід вибирати арматуру на один розмір більше від розрахункового.

Основним параметром, від якого відштовхуються при підборі розміру клапана є KVS. KVS - максимальна пропускна здатність триходового клапана при перепаді тиску в 1 Бар. Знаючи необхідну потужність і Δt можна підібрати 3-ходовий клапан за спеціальними номограмами.
