Теплообмінники пластинчасті
Пластинчастий теплообмінник - це пристрій для обміну тепловою енергією між двома рідкими або газоподібними середовищами з різною температурою. Теплообмін відбувається через стінки гофрованих штампованих пластин з нержавіючої сталі, титану, інших металів (сплавів) без змішування. Звідси походить і назва виробу - теплообмінник пластинчастий.
У нашому інтернет-магазині UniDim можна пластинчастий теплообмінник купити з кількістю пластин від 10 до 150 шт. Можлива поставка виробів під замовлення і в іншому виконанні (розбірні, з більшою площею теплообміну, з підвищеною корозійною стійкістю).

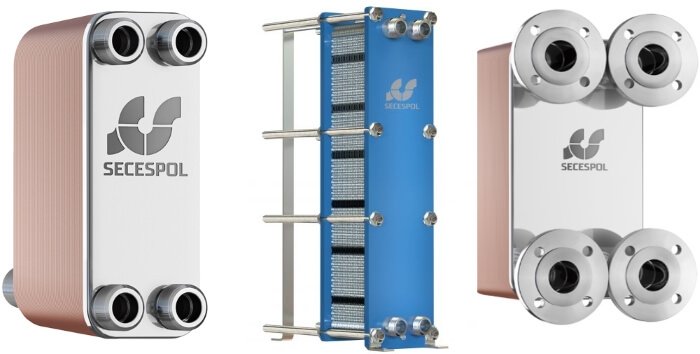

Класифікація пластинчастих теплообмінників
Основні критерії, за якими прийнято класифікувати паяні пластинчасті теплообмінники:
конструкція
- паяний
- розбірний
кількість ходів
- одноходові
- багатоходові
кількість контурів
- одноконтурні
- багатоконтурні
Конструкція
Пластинчастий
теплообмінник являє собою набір гофрованих пластин з отворами, зібраних
в один пакет. Типовий матеріал пластин це нержавіюча сталь AISI 316,
AISI 304, але можливо виготовлення і з інших матеріалів.
В розбірному
пристрої пластини збираються в пакет способом стиснення між двома
сталевими плитами. Герметичність забезпечується розміщенням по периметру
і навколо отворів ущільнювальних прокладок з гуми або полімеру
(наприклад, EPDM, NBR, VITON, BUTYL).
В паяному пластинчастому теплообміннику пластини збираються методом мідної, нікелевої або іншим металом пайки.
Приєднання
до трубопроводів з агентами здійснюється за допомогою різьбових
патрубків, фланців або зварюванням. Для транспортування, монтажу на
апарати великої потужності встановлюють ніжки, вантажні скоби.
Теплообмінники малих потужностей монтуються безпосередньо на трубах або
за допомогою спеціальних кронштейнів. Для запобігання тепловтрат і
підвищення ефективності проводять їх теплоізоляцію.
Переваги і недоліки
На відміну від інших типів (кожухотрубних, "труба в трубі"), пластинчасті теплообмінники позитивно виділяються найбільш високим коефіцієнтом теплопередачі
приблизно в 3-5 разів більше, компактністю. При ідентичній
продуктивності вони приблизно в 5-6 разів менше займають місця. Незважаючи на
невеликі габарити такі теплообмінні апарати пропонують найбільші площі
теплообміну. Оригінальна конструкція гофри забезпечує не тільки
максимальну теплопередачу, але і схильні до самоочищення. До речі, форма
гофрування пластин у багатьох виробників теплообмінників предмет
авторського права.
До недоліків пластинчастих теплообмінників
належать більш низька швидкість протоку в порівнянні з кожухотрубним або
"труба в трубі". Пластинчасті апарати вимогливі до своєчасного
обслуговування, схильні до відкладів навіть при незначному відхиленні
характеристик агентів від заявлених. Вони вимагають регулярного чищення
згідно з інструкцією виробника, зазвичай раз на 12-18 місяців.
Застосування
Типовими сферами застосування пластинчастих теплообмінників є:
- житлово-комунальне господарство;
- ІТП (індивідуальні теплові пункти);
- приготування гарячої води (двоконтурні газові котли, нагрівання води для бойлера непрямого нагріву);
- в системах опалення "тепла підлога";
- теплові насоси, сонячні колектори, печі / каміни з водяною сорочкою;
- на харчових підприємствах в процесах пастеризації, нагрівання, охолодження.
Широке застосування пластинчасті теплообмінники знайшли також на підприємствах нафтохімічної, фармацевтичної, металургійної, енергетичної галузей у складі технологічних процесів виробництва
Порівняння розбірного і паяного пластинчастого теплообмінників
При подібної функціональності розбірної і паяний теплообмінні апарати мають ряд значних відмінностей. Паяний пластинчастий теплообмінник,
ціна якого за аналогічної потужності менше, ніж у розбірного,
обійдеться дешевше. У конструкції паяного апарату відсутні різьбові
стяжки і гумові прокладки. В цілому, протягом експлуатаційного строку
при дотриманні заданих параметрів робочих середовищ надійність паяного
апарату вище. Перевагами паяного теплообмінника вважають також меншу
вагу, простий і швидкий монтаж, більш компактні розміри.
Головна
перевага розбірного теплообмінника - висока ремонтопридатність. При
протіканні, необхідності механічного чищення, заміни пластини або
прокладки його можна розібрати і виконати необхідну операцію. Паяний
апарат в такому випадку доведеться міняти. Недоліки це висока ціна
розбірного пластинчастого теплообмінника і високі вимоги до кваліфікації
слюсаря з обслуговування.
Підбір
Оптимальний спосіб підібрати теплообмінник - надати фахівцям UniDim вихідні дані для розрахунку. За допомогою програми SECESPOL CAIRO PRO ми підберемо один чи кілька варіантів, що задовольняють вашим вимогам.
Скачати опитувальний лист можна на нашому сайті.
Подивитися як визначити вихідні дані для розрахунку апарата можна з допомогою нашого менеджера. Бренд SECESPOL - пластинчасті теплообмінники, ціна яких часто нижче інших виробників і ми можемо підібрати аналог.
Асортимент
У нас зі складу можна купити паяні пластинчасті теплообмінники SECESPOL моделей LA14, LA22, LA34, LB31, LB47, LB60, LC110, серія L-Line.
На відео можна подивитися демонстраційний стенд:
5 частих питань з пластинчастим теплообмінникам
Які пластинчасті теплообмінники можна купити в UniDim?
Основа нашого асортименту - паяні пластинчасті теплообмінники SECESPOL. Ми пропонуємо серії:
- L-line - апарати паяні міддю для систем опалення, охолодження
- R-line - апарати паяні міддю для роботи в якості випарників та конденсаторів
- SafePLATE - швидке візуальне виявлення витоку
- LUNA - повністю нержавіючий теплообмінник, підвищена гігієна і надійність
Хто виробник?
У продажу паяні пластинчасті теплообмінники виробництва польської компанії SECESPOL.
Які ціни на пластинчасті теплообмінники?
Вартість апарату залежить від його виконання, потужності кількості пластин. Діапазон цін від 88 USD до 1700 USD.
У вас є доставка?
Так, ми відправляємо товар по Україні перевізниками Нова Пошта, Ін-Тайм. Доставка в Дніпро, Київ, Львів, Харків, Одесу, Запоріжжя та інші населені пункти, де є відділення перевізників.
Яка форма оплати?
Інтернет-магазин UniDim реалізує паяні пластинчасті теплообмінники за готівковий і безготівковий розрахунок. Можлива оплата картою, розстрочка.
