Укладка водяного теплого пола пошагово

Водяной теплый пол набирает все большую популярность. Сегодня при строительстве нового или реконструкции старого жилья его укладывают практически всегда. В зависимости от предпочтений и возможностей владельца либо частично (в первую очередь ванная, кухня, детская), либо во всем доме. В этой статье мы рассмотрим пошаговую укладку водяного теплого пола своими руками.
В составе пирога теплых полов есть следующие слои:

• основание
• гидроизоляция

• утеплитель
• ПЭ пленка
• сетка из стальной проволоки
• стяжка
• трубы (в стяжке)
• выравнивающий слой
• чистовой пол

Для устройства водяных теплых полов выполните следующие шаги:

1. Проведите предварительные расчеты
   Перед тем как начинать работы нужно выполнить предварительные расчеты. А именно:
• рассчитайте необходимую  длину труб и закупите ее;
• приобретите необходимое количество металлических сеток исходя из площади вашего помещения и размера сетки;
• просчитайте высоту высоту пирога теплого пола с учетом толщины изоляции, высоты стяжки и чистового пола, соотнесите ее с уровнем пола на который нужно выйти;
• рассчитайте необходимое количество пластиковых стяжек для трубы (примерно 3 стяжки на 1 метр).
• закупите необходимое количество утеплителя, песка, цемента и других стройматериалов (далее подробнее).
2. Очистите помещение
   Перед укладкой водяных теплых полов из помещения нужно вынести всю мебель и другую домашнюю утварь. Не стоит думать, что удастся что-то передвинуть. Не получится. Под устройство теплых полов помещение должно быть полностью пустым.
3. Демонтируйте старый пол
   Это актуально для реконструируемых помещений.
4. Устройте песчаное основание
   Насыпая слой песка, вы должны выйти на уровень на который будете укладывать теплоизоляционные плиты. После засыпки песка его нужно утрамбовать и только затем выполнять замеры уровня.
   Если, например, вы будете укладывать теплоизоляцию толщиной 5 см и линолеум на чистый пол, то высота от уровня основания (песка) до уровня пола будет 5 см (теплоизоляция) + 4-5 см (стяжка) + 0,5 см. В пределах 10-10,5 см.






5. Сделайте гидроизоляцию
   Уложите на песок полиэтиленовую пленку - она будет выполнять функцию гидроизоляции. Она предотвратит намокание утеплителя, чем обеспечит ему нужные теплопроводные характеристики и продлит срок эксплуатации.

6. Уложите утеплитель и демпферную ленту
   Качественное утепление - залог эффективной работы водяного теплого пола. Это ключевой элемент такой системы. По поводу того, какой утеплитель использовать и нужна ли фольга мнения специалистов разные. Оптимальным решением на сегодня можно считать экструдированный пенополистирол XPS. От обычного пенопласта он отличается большей жесткостью и прочностью. Чуть меньше у него и теплопроводность. Для устройства теплого пола на первом этаже, когда основание - грунт, на толщине утеплителя лучше не экономить. Специалисты рекомендуют использовать для водяного теплого пола в таком варианте пенополистирол XPS не менее 5 см.
   По периметру вдоль стены помещения размещается демпферная лента. Это полоса из вспененного полиэтилена, которая при нагрева и расширении “пирога теплого пола” сжимается и не допускает возникновения в стяжке разрушающих нагрузок. Фартук демпферной ленты выводится на утеплитель, чтобы не допустить затекания раствора между утеплителем и стеной.





7. Накройте утеплитель пленкой
   Поверх утеплителя укладывается полиэтиленовая пленка. Ее края вдоль стены которой поднимаются выше уровня чистового пола - потом отрежутся. По стыкам она заделывается скотчем. Пленка обеспечивает удержание слоя стяжки, предотвращает его обезвоживание.
   Лучше выбрать строительную пленку большой толщины и максимальной ширины. Оптимально 200 мкм. Чем меньше будет стыков, тем лучше.
8. Уложите на пленку металлическую сетку
   Сетка выполняет две основных функции. К ней крепятся трубы теплого пола и повышает прочность стяжки (работает как арматура). Оптимальной будет сетка с ячейкой 10х10 см из прутков 1,2-1,5 мм. Шаг ячейки не обязательно должен совпадать с шагом трубы. Крепление труб производится как к продольным, так и поперечным пруткам.
9. Раскатайте трубу теплого пола
   На рынке есть широкий выбор труб для водяного теплого пола: медные, стальные гофрированные, полиэтиленовые, полипропиленовые. Оптимальным решением с позиции цена/качество на сегодня являются полиэтиленовые трубы PEX и PERT с антикислородным слоем. Они недорого стоят, поставляются в бухтах около 200 метров, хорошо гнутся, термоустойчивы при температурах теплых полов. Собственно, водяной теплый пол это их назначение.
   Чаще всего используют трубу диаметром 16 мм. Это универсальный вариант. Намного реже диаметром 12 мм и 14 мм. При повышенных требованиях к теплопроизводительности теплого пола возможно потребуется труба 20 мм.
   Начинайте раскатывать от того места куда должны выйти концы труб. Отступите от стены 5-10 см. Логика укладки такая  - изначально труба ложится по спирали с двойным шагом. Дойдя до центра делается разворот и труба возвращается.
   Для укладки трубы водяного теплого пола своими руками нужно 2 человека. Один закрепляет стяжками трубу к сеткам, второй держит и разматывает трубу. Удобно фиксировать стяжки на пересечениях сетки. В этом случае труба не сдвинется.
   Выполнять укладку нужно аккуратно, в обуви без шипов, чтобы не проткнуть пленку. Также аккуратно нужно работать с трубой, не допускать на ней царапин, заломов. Она заделывается в стяжку и провести в последующем ремонт без разбивки стяжки невозможно. А это очень хлопотно и затратно.

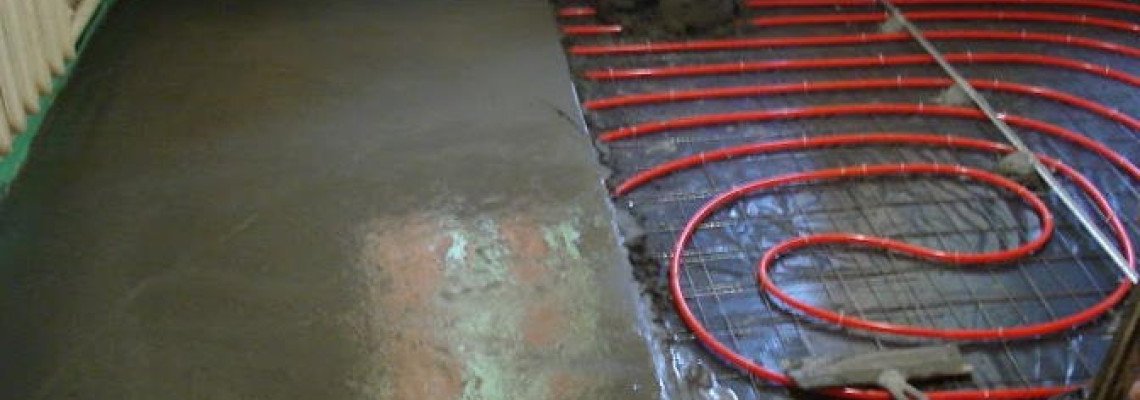

10. Залейте стяжку пола
    Следующий этап - заливка стяжки. Классический вариант - цементно-песчаная смесь затворенная водой с добавлением пластификатора и фиброволокна. Для устройства стяжки в доме, квартире лучше использовать цемент марки повыше. Например, М-500. Рекомендуемое соотношение песок-цемент 3:1. На три ведра песка одно ведро цемента. Для приготовления раствора следует использовать бетономешалку. Так вы получите однородную, качественную смесь. Пластификатор и фиброволокно добавлять обязательно, в соответствии с рекомендациями производителя.
    Выполнять заливку водяного теплого пола следует очень аккуратно, чтобы не повредить трубы и не продавить утеплитель.
    После заливки стяжку нужно укрыть полиэтиленовой пленкой, чтобы предотвратить быстрое испарение влаги. Помещение со свежей стяжкой нужно защитить от сквозняков и прямых солнечных лучей. На следующий день (и так в в течении нескольких дней) нужно подорвать пленку и оросить стяжку водой. Это предотвратит трещинообразование, обеспечит ей высокую прочность.
    Полное высыхание стяжки, когда на нее можно укладывать чистовой пол, наступает примерно через месяц.



11. Нанесите выравнивающий слой
    После заливки стяжки, примерно через два-три дня, ее нужно зачистить. Зачистку можно выполнять с помощью шпателя или наждака. Затем с помощью плиточного клея или самовыравнивающей смеси нужно провести окончательное выравнивание под чистовой пол (линолеум, ламинат, паркет и т. п)

Укладка водяного теплого пола процесс достаточно сложный. Но если подойти к делу системно, предварительно изучить этапы, правильно рассчитать количество материалов - своими руками сделать его вполне реально. Данная статья не претендует на полноценное осветление всего процесса, но дает понимание в какими трудностями придется столкнуться владельцу.

Ниже на видео можно посмотреть схематически как применяется специальный клапан - мультибокс для теплого пола:
