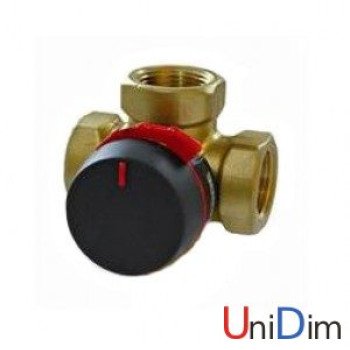

Трехходовой смесительный клапан ESBE VRG 131-25-10 1"

Трехходовой смесительный клапан ESBE VRG 131-25-10 1"
Трехходовой смесительный клапан ESBE VRG 131-25-10 1"

Трехходовой смесительный клапан ESBE VRG131-25-10, внутренняя резьба 1" (арт. 11601100). Ротационный, используется совместно с приводами ESBE. Номинальный диаметр DN25.

Назначение ESBE VRG 131-25-10 1"

Клапан ESBE VRG 131-25-10 1" предназначен для:
  • отопления
  • охлаждения
  • питьевого водоснабжения
  • систем водяного теплого пола
  • нагрева жидкости от гелиосистем
  • вентиляции
  • зональных систем отопления

Описание

Трехходовые клапаны ESBE VRG130, являются группой компактных смесительных клапанов, имеющих низкую утечку. Благодаря использованию латуни DZR клапаны могут устанавливаться в системах ГВС. Основное управление с помощью привода. Возможно ручное управление. Оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Совместно с приводами серии ESBE ARA600, клапаны VRG130, легко оборудовать автоматическим управлением. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.

Клапан имеет небольшие габариты. Узкая и компактная конструкция обеспечивает лёгкий доступ инструмента при сборке и разборке. Имеется ремонтный комплект для основных компонентов.

Возможная установка дополнительного уплотнения вала без слива жидкости из системы и демонтажа клапана.  Символы маркировки ные на отверстиях клапана (■●▲)  обеспечивают правильную установку устройства.

Приводы для трехходового клапана ESBE VRG 131-25-10 1" ESBE VRG131-50-40

Клапаны серии VRG130 совместимы с сервоприводами ESBE следующих серий:
  • ARA600
  • 90 (дополнительно нужен комплект адаптьеров)
  • 90C
  • 90K

В интернет-магазине UniDim привлекательные цены на клапаны и приводы ESBE. Вы можете купить комплектующие с доставкой в любой город Украины.

Характеристики
Kvs смесительного клапана 10 м.куб/час

Написать отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!
Плохо Хорошо
  • Характеристики
  • Документация
  • Технические характеристики

    • DN 25
    • Kvs 10,0
    • Присоединение Rp 1
    • Максимальное давление, бар. 10
    • Материал корпуса латунь
    • Момент силы, Нм 5
    • Уплотнение EPDM
    • Класс давления: PN 10
    • Температура теплоносителя: макс. (постоянно) +110.C
    • макс. (временно) +130.C
    • мин. -10.C
    • Крутящий момент (при номинальном давлении): < 5 Нм
    • Утечка через закрытый клапан, % от потока*:
    • Смесительный, < 0.05%
    • Отводной, < 0.02%
    • Рабочее давление: 1 МПа (10 бар)
    • Макс. дифференциальное падение давления:
    • Смесительный, 100 кПа (1 бар)
    • Отводной, 200 кПа (2 бар)
    • Давление блокировки: 200 кПа (2 бар)
    • Диапазон регулирования Kv/Kvмин, A-AB: 100
    • Подсоединения: Внутренняя резьба, ISO 7/1
    • Внешняя резьба, ISO 228/1
    • Дифференциальное давление 100 кПа (1 бар)

    Материалы

    • Корпус клапана и золотник: Латунь DZR, CW 602N
    • Шток и втулка: PPS композит
    • Уплотнительные прокладки: EPDM (PED 97/23/EC, статья 3.3)
    • Наличие: В наличии
    • Модель: 11888

    Технические характеристики

    • DN 25
    • Kvs 10,0
    • Присоединение Rp 1
    • Максимальное давление, бар. 10
    • Материал корпуса латунь
    • Момент силы, Нм 5
    • Уплотнение EPDM
    • Класс давления: PN 10
    • Температура теплоносителя: макс. (постоянно) +110.C
    • макс. (временно) +130.C
    • мин. -10.C
    • Крутящий момент (при номинальном давлении): < 5 Нм
    • Утечка через закрытый клапан, % от потока*:
    • Смесительный, < 0.05%
    • Отводной, < 0.02%
    • Рабочее давление: 1 МПа (10 бар)
    • Макс. дифференциальное падение давления:
    • Смесительный, 100 кПа (1 бар)
    • Отводной, 200 кПа (2 бар)
    • Давление блокировки: 200 кПа (2 бар)
    • Диапазон регулирования Kv/Kvмин, A-AB: 100
    • Подсоединения: Внутренняя резьба, ISO 7/1
    • Внешняя резьба, ISO 228/1
    • Дифференциальное давление 100 кПа (1 бар)

    Материалы

    • Корпус клапана и золотник: Латунь DZR, CW 602N
    • Шток и втулка: PPS композит
    • Уплотнительные прокладки: EPDM (PED 97/23/EC, статья 3.3)
