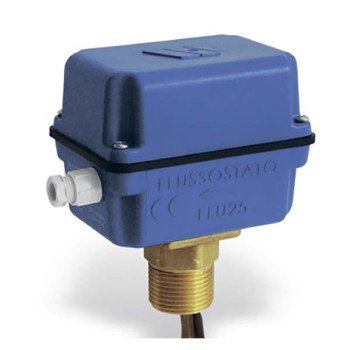

Реле протока Watts FLU25 для монтажа на трубопроводах

Реле протока WATTS FLU25 (арт. 10022079) используется в системах отопления и водоснабжения с принудительной циркуляцией для защиты насоса от сухого хода и перегрузок.

Реле может устанавливаться на трубопроводах от DN 25 до DN200.

Технические характеристики реле протока

• Реле10 (5) A - 230В~ 50/60Гц
• Максимальное рабочее давление10 бар
• Максимальная температура теплоносителя110°C
• Максимальная температура окружающей среды60°C
• Класс защитыIP 64
• Резьбовое подключение1"НР
• Вес,79 кг

Монтаж

Закрепите на реле одну из 4 входящих в комплект поставки пластин (34мм, 57мм, 88мм, 167мм), выбрав длину пластины в соответствии с диаметром трубопровода (см. таблицу в разделе «Документация»).

Для обеспечения бесперебойной работы реле протока необходимо:

• Реле протока WATTS FLU25PL должно устанавливаться на горизонтальном трубопроводе, чтобы пластина была вертикально.
• Реле протока должно быть ориентировано так, чтобы направление стрелки на корпусе соответствовало направлению протока в трубопроводе.
• Расстояние между трубой и корпусом реле протока должно составлять не менее 55 мм.
• Расстояние до арматуры, отводов или фитингов на трубе должно составлять не меньше 5xDN.
• В системах отопления рекомендуется устанавливать реле протока на обратном трубопроводе
