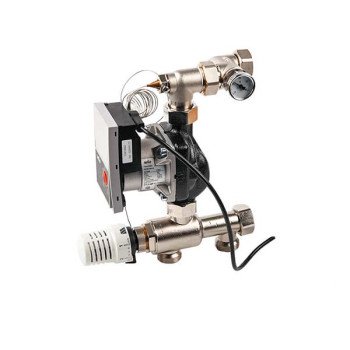

Насосно-смесительный модуль WATTS ISOMIX-F для коллекторов из нержавеющей стали

Насосно-смесительный модуль WATTS ISOMIX-F (арт. 10082390) применяется для поддержания постоянной температуры подачи в системах низкотемпературного отопления (напр. водяной теплый пол).

Используемый циркуляционный насос - Wilo Para SCU/6, без накладного термостата.

Описание насосно-смесительного модуля WATTS ISOMIX-F

Температура подачи устанавливается бесступенчато при помощи термоголовки в диапазоне 20 -70 °C c возможностью фиксации пределов регулирования температуры. Встроенный термометр показывает текущее значение температуры подачи.

Регулирующий модуль ISOMIX-F применяется в комбинированных системах отопления или охлаждения, т.е. в системах содержащих контур высокотемпературного отопления (напр. радиаторы, конвекторы) и контуры низкотемпературного отопления (напр. теплые полы).

В режиме охлаждения термостатическая головка открывает трехходовой смесительный клапан и одновременно закрывает байпас. Температура потока контролируется извне, например, с помощью охладителя или реверсивного теплового насоса.

Регулирующий модуль ISOMIX-F может быть подключен к коллекторной группе с боковым подключением 1" НР , межосевым расстоянием между подающим и обратным коллектором 210мм с левой или с правой стороны посредством накидных гаек. Для подключения модуля к коллекторам Watts из профильной трубы производитель предлагает набор переходников. Регулирующий модуль ISOMIX-F должен монтироваться в сухом месте и предназначен для отопления жилых и производственных помещений. Компактные размеры модуля позволяют установить его в коллекторном шкафе.

Принцип работы

Регулирующим элементом насосной группы для тоеплого пола WATTS ISOMIX-F является термостатический смеситель, работающий по принципу пропорционального регулятора. Установленная на термоголовке температура подачи отслеживается при помощи капиллярного датчика. Отклонения от заданной температуры компенсируются моментально за счет впрыска большего или меньшего количества теплоносителя из первичного контура. Теплоноситель из подающего трубопровода первичного контура смешивается перед всасывающим патрубком циркуляционного насоса с водой из обратного трубопровода теплых полов (вторичного контура) в нужной пропорции для поддержания выставленной на термоголвке температуре подачи

Технические характеристики

• Макс. давление: 10 бар
• Температура окр. среды: 2-40 °C
• Макс. температура рабочей среды: 80 °C
• Пропускная способность kvs: 3,2
• Макс. перепад давления: 500 мбар
