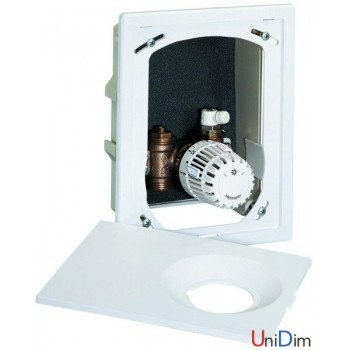

Комплект HEIMEIER Multibox RTL для теплого пола

Комплект HEIMEIER Multibox RTL для теплого пола
Комплект HEIMEIER Multibox RTL для теплого пола

Комплект HEIMEIER Multibox RTL (9304-00.800) предназначен для индивидуального контроля температуры помещений с обогревающим полом.  HEIMEIER Multibox RTL - ограничитель температуры на возврате из контура теплого пола. Комплект хорошо подходит для автоматического регулирования систем теплого пола площадью до 20 м.кв. Устройство HEIMEIER Multibox RTL полностью укомплектовано - его нужно только смонтировать в стене и присоединить к трубам. Необходимо обратить внимание, чтобы заданная температура не было больше, чем температура в системе, иначе клапан будет постоянно открыт.

Конструкция HEIMEIER Multibox RTL

Комплект управления теплым полом включает:

  1. Монтажный короб
  2. Клапан для выпуска воздуха
  3. Панель кopoба
  4. Декоративная крышка
  5. Крепежная планка
  6. Корпус клапана из коррозионно-устойчивой бронзы
  7. Запорно-регулирующий шток
  8. Ограничитель температуры  обратного потока (RTL)

Multibox RTL применяется для ограничения максимальной температуры обратки, например, в комбинированных системах напольного и радиаторного отопления, регулирования температуры теплого пола. Регулируется исключительно температура обратного потока. С помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.

Соединение со стороны трубы - G3/4”. Можно использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металлопластиковым трубам

Принцип работы

Ограничитель температуры обратного потока, встроенный в блок Multibox RTL, является непрерывно действующим пропорциональным регулятором, не требующим подключения к электроэнергии. Изменение температуры теплоносителя (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная) и передается на датчик посредством теплопроводности. Любое повышение температуры обратного потока, например, вызванное снижением теплоотдачи от поверхности пола к воздуху, температура которого повышается под воздействием внешних источников тепла, приводит к расширению жидкости в температурном датчике. Жидкость воздействует на поршень мембранного типа, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур теплого пола. При снижении температуры теплоносителя клапан открывается, если температура теплоносителя опускается ниже пограничного значения.

Невысокая цена на мультибокс для теплого пола HEIMEIER RTL с доставкой в любой город Украины.

Написать отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!
Плохо Хорошо
  • Характеристики
  • Документация
  • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Наименование комплект MULTIBOX RTL
    Производитель HEIMEIER
    Назначение контроль температуры на обратной трубе контура теплого пола
    Исполнение в коробке
    Присоединения к трубе G3/4”
    Максимальная температура 90 °C
    Максимальное давление 10 Бар



    1524
    • Наличие: В наличии
    • Модель: 2917

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Наименование комплект MULTIBOX RTL
    Производитель HEIMEIER
    Назначение контроль температуры на обратной трубе контура теплого пола
    Исполнение в коробке
    Присоединения к трубе G3/4”
    Максимальная температура 90 °C
    Максимальное давление 10 Бар
