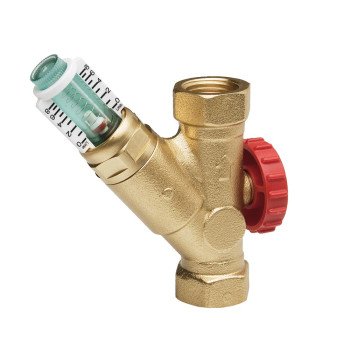

Клапан балансировочный WATTS SRVOL-AG 3/4" ВР DN20

Балансировочный клапан WATTS SRVOL-AG 3/4" ВР со встроенным расходомером предназначен для регулирования расхода протекаемой жидкости с визуальной индикацией текущего значения расхода. Эти балансировочные клапаны предназначены для гидравлической балансировки отдельных контуров систем отопления вентиляции и кондиционирования, систем водоснабжения, в том числе с использованием солнечных батарей и тепловых насосов.

Обеспечивает простой экономный и точный способ выравнивания значений расхода теплоносителя в различных трубопроводах системы, существенно улучшая её эффективность.

Монтаж балансировочного клапана WATTS SRVOL-AG 3/4" ВР

Клапан может устанавливаться в произвольном положении в соответствии с направлением потока, обозначенным стрелкой на латунном корпусе клапана. Нет необходимости в минимальном прямом участке трубопровода до клапана.

Момент затяжки для компрессионных фитингов 30 ... 50 Нм, для накидных гаек 50... 80 Нм. Шкалу расходомера, размеченную в литрах в минуту, можно вращать вокруг собственной оси для удобного и точного считывания его показаний. Шкала расходомера не контактирует непосредственно с теплоносителем, она предохранена от попадания грязи и остается прозрачной в течении долгого времени.

Настройка расхода

Расход балансировочного клапана осуществляется при помощи входящей в комплект поставки красной крышки-ключа, закрепленной на корпусе клапана. Установите крышку на расходомер, как показано на рисунке, и настройте расход вращением крышки. Затем снова закрепите крышку на корпусе.

В интернет-магазине UniDim вы можете купить статический балансировочный клапан WATTS SRVOL-AG 3/4" ВР с доставкой по Украине.
