Расширительные баки для солнечных коллекторов

Расширительные баки для гелиосистем фото.Гелиосистемы набирают все большую популярность среди застройщиков - энергия солнца бесплатная. Одна из проблем эксплуатации солнечного коллектора это вероятность закипания теплоносителя, остановки системы или, как часто называют такой процесс, стагнация. Для решения проблемы увеличения объема теплоносителя предназначено специальное емкостное оборудование - расширительный бак. В нашем интернет-магазине UniDim вы можете купить расширительный бак для гелиосистемы по привлекательной цене с доставкой в любой город Украины. В нашем магазине представлены бренды IMERA, AQUASYSTEM, VAREM, Насосы плюс Оборудование и другие.

Особенности бака для гелиосистемы

Если для гидроаккумуляторов систем холодного водоснабжения требуется рабочая температура до 70 ℃, для систем отопления, ГВС- 90-100℃, то для солнечных коллекторов этот показатель должен быть не менее 130-140℃. Основное отличие расширительных баков для солнечных систем - устойчивость мембраны к высокой температуре. Например, мембраны моделей VS и VSV производства AQUASYSTEM изготовлены из резины EPDM-HT HIGH TEMPERATURE с рабочим диапазоном темпеартур от -10 до +140℃.

Стагнация системы чаще всего наступает летом, в периоды максимальной солнечной инсоляции и минимальной потребности в тепле и горячей воде. При этом в солнечных коллекторах происходит ряд процессов вплоть до закипания теплоносителя.

Назначение расширительного бака - компенсация излишнего объема теплоносителя, возникающего вследствие его нагрева. Расширительный бак защищает от повреждений и разрушений дорогостоящее оборудование: солнечные коллектора, теплообменники, циркуляционный насос, запорную арматуру.

Конструкция и принцип действия

Расширительный бачок для гелиосистемы представляет собой стальной бак с размещенной внутри резиновой мембраной (грушей). Мембрана является съемной и при необходимости ее можно заменить. Она фиксируется внутри бачка посредством зажима краев отверстия с помощью фланца. Также на фланце размещен присоединительный резьбовой патрубок. Для закачки и контроля давления между баком и мембраной на нем предусмотрен ниппель.

Обычно расширительные бачки объемом до 35 литров изготавливаются без ножек и крепятся к стене с помощью кронштейна или непосредственно на трубопровод (в зависимости от объема). Баки от 50 литров включительно оснащаются ножками для установки на пол. Наружная поверхность стального бака для защиты от коррозии и придания ему эстетичного вида проходит порошковую покраску. Большинство производителей красят расширительные баки для гелиосистем в белый цвет.

Принцип работы расширительного бака следующий. В нормальном состоянии мембрана пустая по воздействием накачанного в бак давления. При нагреве теплоносителя его объем увеличивается, давление в системе превышает накачанное в бак и он перемещается в мембрану. После остывания, под воздействием упругости мембраны и за счет накачанного в бак давления, теплоноситель возвращается обратно в систему.

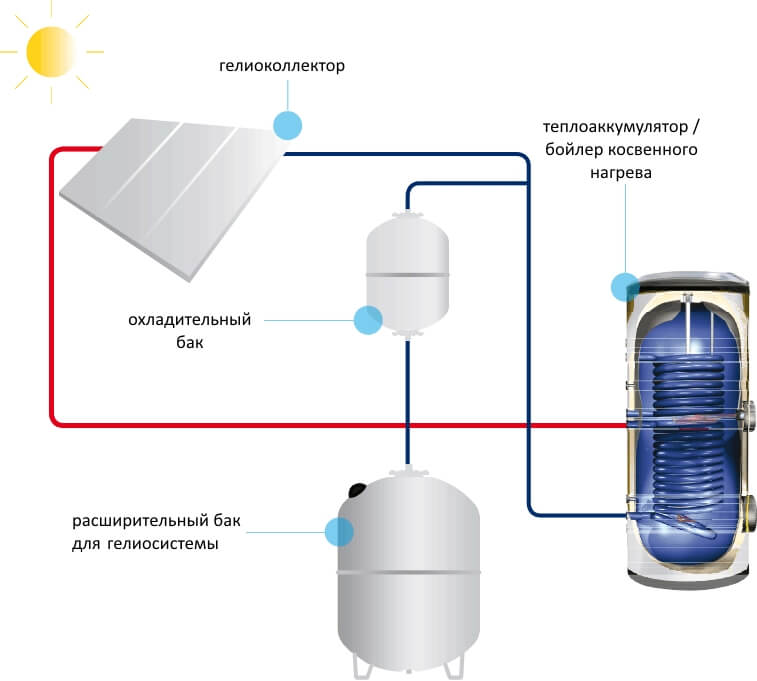

Расширительный бак в солнечной системе схема.

Если возможно на входе в расширительный бак превышение рабочей температуры, то перед ним устанавливается специальный промежуточный бак или теплообменник.

Расчет расширительного бака для гелиосистемы

Правильный расчет расширительного бака обеспечивает полную компенсацию избыточного объема теплоносителя при закипании системы.

Рассчитать объем расширительного бака можно по следующей формуле:

Vрб= ΔV/[Pпр*(1/Pмин - 1/Pмакс)]

ΔV - избыточный объем жидкости в системе при нагревании, м3

Дополнительный объем  теплоносителя в гелиосистеме при нагревании можно выразить через коэффициент объемного расширения:

ΔV= β*Δt*Vс, где Δt - разница между минимальным и максимальным значениями температур в системе, °C, Δt = tмакс - tмин
Среднее значение коэффициента объемного расширения воды 0,0006 1/°C. Для составов с гликолем коэффициент объемного расширения определяется по специальному графику в зависимости от концентрации.

В холодном состоянии в солнечном коллекторе избыточное давление поддерживается не менее 1 бар. Например, при статической высоте 7 м давление в системе будет 1,7 бар. Давление в расширительном баке примерно на 0,3 бар ниже давления установки.

С ростом температуры давление установки увеличивается примерно на 1-2 бара и может достигать 5 бар. Давление настроенное на предохранительном клапане обычно 6 бар. Чтобы при парообразовании (стагнации) из предохранительного клапана не уходил теплоноситель, расширительный бак следует рассчитать с запасом, позволяющими принять содержимое коллекторов при образовании пара.

В нашем магазине невысокие цены на расширительные баки для гелиосистемы (солнечных коллекторов). Наши менеджеры могут помочь правильно рассчитать объем расширительного, выбрать и купить нужную модель.
